Jak dobrać przekrój przewodów w instalacji elektrycznej

Dobór odpowiedniego przekroju przewodów to fundamentalna kwestia w każdej instalacji elektrycznej — wpływa na bezpieczeństwo, trwałość i niezawodność zasilania. Błędny dobór prowadzi do przegrzewania, awarii, a nawet pożaru. W artykule wyjaśniamy, jak dobrać przekrój zgodnie z normami i praktyką, na co zwracać uwagę i jakich błędów unikać.

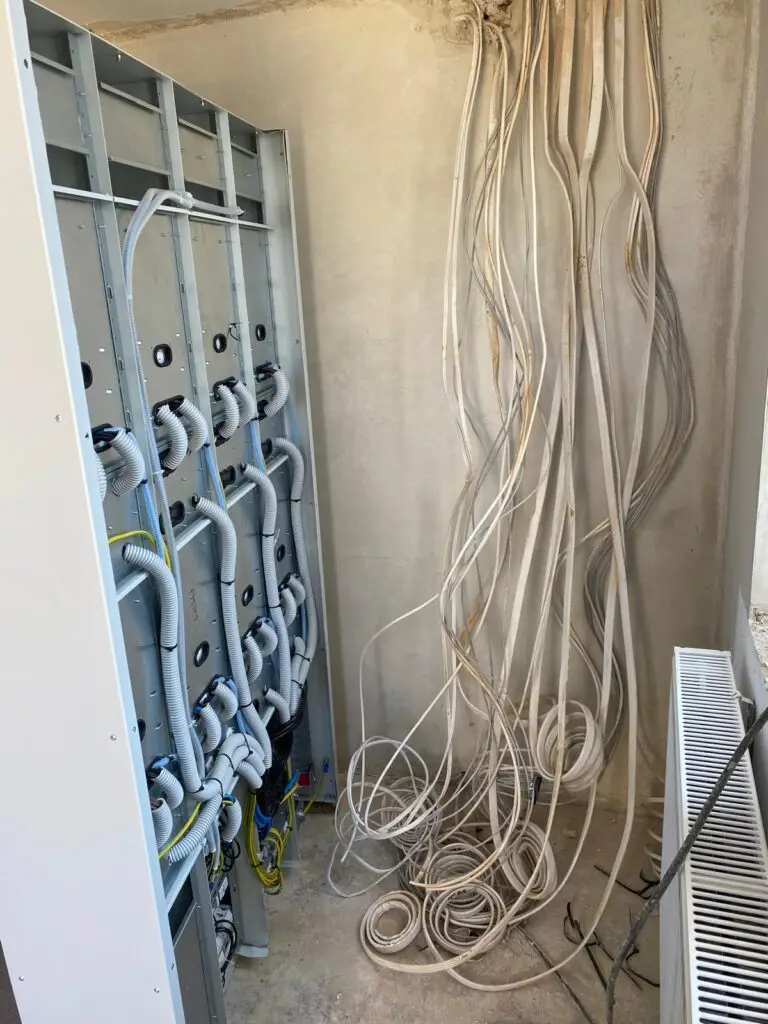

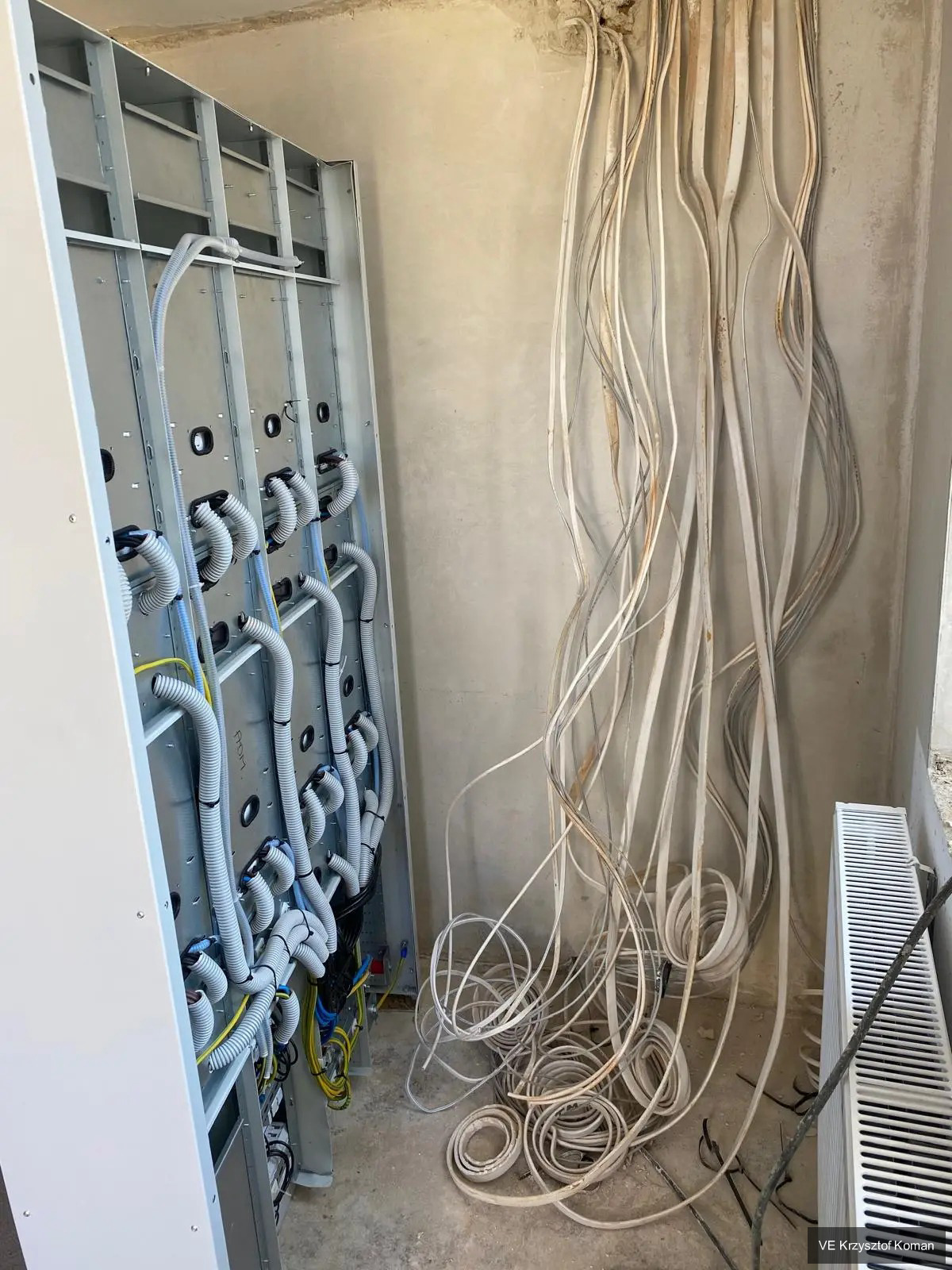

Wprowadzenie do tematu

Przewody elektryczne stanowią krwioobieg każdego budynku. Ich przekrój musi zapewniać bezpieczne przesyłanie prądu, ograniczać spadki napięcia oraz odpowiadać warunkom, w jakich dany przewód pracuje. W praktyce oznacza to nie tylko sięgnięcie po tabelę z katalogu, ale również uwzględnienie obciążenia, długości trasy, sposobu prowadzenia przewodów, temperatury otoczenia czy specyfiki odbiorników.

W polskich warunkach obowiązują konkretne normy i przepisy, a inwestorzy i wykonawcy są zobowiązani uwzględnić je już na etapie projektu i realizacji. Dobrze wykonana instalacja to inwestycja na lata, zaś źle dobrany przewód szybko ujawnia swoje wady: nagrzewanie się, nieprawidłowe działanie zabezpieczeń czy pogorszenie pracy urządzeń końcowych.

Najważniejsze zasady i wymagania techniczne

Czynniki wpływające na dobór przekroju

Obciążalność prądowa przewodu – musi być wyższa od spodziewanego prądu roboczego. Określa ją tabela obciążalności długotrwałej, ale należy ją modyfikować współczynnikami korekcyjnymi (temperatura, grupowanie przewodów, rodzaj materiału).
Długość trasy przewodu i spadek napięcia – im dłuższy kabel, tym większy spadek napięcia. W instalacji oświetleniowej nie przekraczamy 3%, w instalacji ogółem – 5% (zgodnie z normą PN-HD 60364).
Warunki środowiskowe – wysoka temperatura, wilgoć, agresywne środowiska wymagają zwiększenia przekroju lub przewodów o specjalnej budowie.
Sposób ułożenia przewodów – przewody prowadzone w peszlach, korytach czy w ziemi mają inną obciążalność niż swobodnie na ścianie; każdy katalog przewodów podaje stosowne tabele.
Wytrzymałość mechaniczna – szczególnie ważna przy przewodach narażonych na uszkodzenia, na zewnątrz czy w halach przemysłowych.
Rodzaj przewodu – przewody miedziane i aluminiowe mają różną obciążalność i wytrzymałość mechaniczną. Aluminium stosuje się obecnie głównie w instalacjach siłowych i zasilających, nie przy węższych przekrojach.

Minimalne przekroje w praktyce

Obwody oświetleniowe i sterownicze (Cu): min. 1,5 mm²
Obwody gniazd wtykowych (Cu): min. 2,5 mm²
Obwody siłowe (Cu): min. od 4 mm² w górę – zależnie od obciążenia
Przewody aluminiowe: przekroje o jeden stopień większe niż odpowiednie miedziane

Warto pamiętać, że to minima wynikające z polskich przepisów – przekrój w praktyce może okazać się wyższy! W starych instalacjach aluminiowych występują niższe przekroje (np. 2,5 mm²) – dziś nie wolno takich stosować w nowych instalacjach!

Jak wygląda to w praktyce

Krok 1: Określenie prądu obciążenia

Wyliczamy przewidywany pobór prądu urządzeń, sumujemy moce odbiorników i wyliczamy prąd stosując wzór:

Dla instalacji jednofazowej: I = P / (U × cosφ)
Dla instalacji trójfazowej: I = P / (√3 × U × cosφ)

Przykład: Gniazdo siłowe trójfazowe do podłączenia maszyny o mocy 7,5 kW (cosφ = 0,9, U = 400 V):

I = 7500 W / (1,732 × 400 V × 0,9) ≈ 12 A

Krok 2: Wybór przewodu z tabeli obciążalności

Tablice obciążalności długotrwałej przewodów zależne są od materiału żyły, sposobu ułożenia, ilości przewodów w trasie, temperatury otoczenia. Przykładowo, przewód miedziany 2,5 mm² ułożony na tynku (w izolacji PVC), wg tabeli PN-HD 60364-5-52, może być obciążany prądem ok. 20–24 A, a w rurce w ścianie już tylko ok. 16–20 A.
Każda tabela zawiera współczynniki korekcyjne – jeśli przewodów biegnie wiele równolegle lub temperatura przekracza 30°C, obciążalność spada.

Krok 3: Obliczenie spadku napięcia

Spadek napięcia wyliczamy ze wzoru:

ΔU = (2 × L × I × ρ) / S

gdzie:
ΔU – spadek napięcia [V]
L – długość trasy przewodu [m]
I – prąd obciążenia [A]
ρ – rezystywność przewodnika [Ω·mm²/m]: miedź = 0,0175; aluminium = 0,028
S – przekrój przewodu [mm²]

Przykład: Przy długości 30 m, prądzie 12 A i przekroju 2,5 mm², dla miedzi:

ΔU = (2 × 30 × 12 × 0,0175) / 2,5 ≈ 5,0 V
Przy napięciu 230 V, spadek stanowi 5/230 ≈ 2,2% – rezultat akceptowalny dla oświetlenia.

Gdyby kabel był dłuższy, lub prąd większy, trzeba zastosować większy przekrój.

Krok 4: Weryfikacja minimalnych przekrojów

Zawsze sprawdzamy, czy wybrany przekrój spełnia minimalne wymagania norm i przepisów. Dla przewodów ochronnych i wyrównawczych są osobne kryteria – nie mogą być za cienkie, bo nie wytrzymają prądu zwarciowego!

Krok 5: Dostosowanie do warunków nietypowych

Wysoka temperatura: przewód 2,5 mm² przy 40°C ma mniejszą obciążalność niż przy 25°C. Używamy stosownych współczynników z tabeli!
Trasy wieloprzewodowe: gdy kilka obwodów biegnie razem, współczynnik grupowania obniża obciążalność. Wszystkie te dane znajdują się zwykle na końcu katalogów producentów oraz w normie PN-HD 60364-5-52.
Przewody na zewnątrz/w ziemi: wybieramy przewody o odpowiedniej izolacji, np. YKY, i stosujemy podwyższone przekroje.

Jak korzystać z tabel producentów

Każdy szanujący się producent przewodów publikuje tabele obciążalności – należy je weryfikować z aktualnymi przepisami. Nie można ślepo ufać starym broszurom lub katalogom – normy się zmieniają! Najlepiej bazować na najnowszej normie PN-HD 60364-5-52 oraz jej powiązaniach, katalogach producentów i aktualnych wytycznych krajowych (np. SEP, PTPiREE).

Najczęstsze błędy

Automatyczne przyjmowanie „tradycyjnych” przekrojów (np. zawsze 2,5 mm² na gniazda) bez sprawdzenia realnych obciążeń i długości trasy.
Pomijanie spadków napięcia – szczególnie w instalacjach rozległych, gospodarczych oraz w budownictwie jednorodzinnym (długie kable do garażu, bramy, pompy ogrodowej).
Niedostosowanie przekroju do liczby torów/przewodów w trasie – w rurkach, kanałach czy korytach, zwłaszcza jeśli dochodzi do grupowania kilku obwodów.
Niezwracanie uwagi na warunki środowiskowe i ułożenie przewodów (wysoka temperatura, gruba warstwa izolacji, przewody w ziemi).
Brak uwzględnienia wszystkich odbiorników i zabezpieczeń – pod obwód przypisywany jest tylko jeden odbiornik, a później podłączane są kolejne.
Brak weryfikacji normowych minimalnych przekrojów – szczególnie przy modernizacji starszych instalacji.
Stosowanie przewodów aluminiowych o za niskim przekroju – dziś do gniazd i oświetlenia nie stosuje się Al poniżej 4 mm².

Bezpieczeństwo instalacji

Przegrzewanie przewodów: zbyt mały przekrój to ryzyko wzrostu temperatury, stopienia izolacji, a w konsekwencji pożaru.
Porażenie prądem: przewody o zbyt małej średnicy żyły ochronnej mogą nie zdążyć odprowadzić prądu zwarciowego, przez co zabezpieczenia nie zadziałają właściwie (brak selektywności).
Nieprawidłowe działanie zabezpieczeń: zbyt duży spadek napięcia lub awaryjne wyłączanie się zabezpieczeń nadmiarowoprądowych.
Ryzyko uszkodzenia odbiorników: spadki napięcia poniżej wymagań urządzeń i podwyższona awaryjność sprzętu.
Brak możliwości rozbudowy: pominięcie zapasu obciążalności przewodu utrudnia późniejszą modernizację instalacji.

Dobry elektryk zawsze pamięta, że przewód ma być bezpieczny nie tylko podczas normalnej pracy, ale również w przypadku awarii.

Wymagania norm i przepisów

Norma PN-HD 60364-5-52 – podstawowy dokument dotyczący doboru przewodów i zabezpieczeń w instalacjach niskiego napięcia. Określa metody obliczeń, tabele obciążalności, współczynniki korekcyjne i minimalne przekroje żył.
Rozporządzenie Ministra Infrastruktury ws. warunków technicznych budynków – określa minimalne przekroje przewodów w różnych zastosowaniach oraz wymagania co do bezpieczeństwa eksploatacji.
Prawo budowlane, Ustawa – Prawo energetyczne – ogólne wymogi dotyczące bezpieczeństwa użytkowania i projektowania instalacji.
Wytyczne producentów przewodów – powinny być zgodne z powyższymi normami i przepisami.

Szczególnie ważne jest, aby przed przystąpieniem do prac zawsze aktualizować wiedzę i konfrontować ją z najnowszymi wydaniami norm. Przy modernizacji instalacji konieczne jest sprawdzenie, czy zaprojektowane przewody odpowiadają aktualnym, a nie archiwalnym wymaganiom norm.

Podsumowanie

Prawidłowy dobór przekroju przewodów wymaga połączenia wiedzy technicznej, praktycznego doświadczenia i znajomości aktualnych norm i przepisów. To nie jest miejsce na rutynowe działania — źle dobrany przewód to realne zagrożenie dla życia, mienia i prawidłowej pracy instalacji. Zawsze analizujemy realne obciążenia, długość trasy, specyficzne warunki środowiskowe i przyszłe plany rozbudowy. W razie wątpliwości warto skonsultować się z projektantem lub doświadczonym elektrykiem. Dokumentujemy wszelkie decyzje doborowe i opieramy się na aktualnych tabelach oraz wytycznych producentów przewodów.

FAQ

Jak dobrać przekrój przewodu do długości kabla i obciążenia?

Najpierw określamy szacunkowy prąd obciążenia, a następnie wybieramy przekrój z tabeli obciążalności przewodów, uwzględniając warunki ułożenia i korekty środowiskowe. Obliczamy także spadek napięcia – nie powinien przekraczać 3% dla oświetlenia i 5% dla całości instalacji. Dla długich tras zwykle konieczny jest większy przekrój niż „typowy”.

Czy zawsze można stosować przewody aluminiowe zamiast miedzianych?

Nie. Przewody aluminiowe mają niższą obciążalność i gorszą wytrzymałość mechaniczną przy tym samym przekroju. Minimalny przekrój dla przewodów aluminiowych zwykle wynosi 4 mm², a stosowanie Al jest zalecane raczej w liniach zasilających, nie w instalacjach wewnątrzbudynkowych.

Jakie są praktyczne limity spadków napięcia w instalacjach domowych?

Dla obwodów oświetleniowych spadek napięcia nie powinien przekroczyć 3% napięcia znamionowego, a dla całej instalacji – 5%. Odpowiednie wartości wyliczamy ze wzoru uwzględniającego długość przewodu, przekrój, prąd oraz rodzaj materiału.

Czy tabele producentów są wystarczające do doboru przekroju?

Są dobrym punktem wyjścia, ale muszą być zawsze weryfikowane z aktualnymi normami (PN-HD 60364-5-52) oraz przepisami krajowymi. Zaleca się korzystanie z nowych katalogów lub danych zleconych przez producentów bezpośrednio instalacjom w Polsce.

Jak dobrać przekrój przewodu na zewnątrz budynku lub w wysokiej temperaturze?

Należy uwzględnić obniżoną obciążalność przewodu w podwyższonej temperaturze (np. dach, ciepłe poddasze, ziemia w nasłonecznionym terenie) oraz wybrać przewód o odpornej izolacji. Zaleca się stosowanie przewodów z większym zapasem przekroju, najlepiej w powłoce odpornej na promieniowanie UV i wilgoć.

Co zrobić, gdy projektowana instalacja jest przebudowywana?

W pierwszej kolejności analizujemy stan istniejącej instalacji i typ zastosowanych przewodów. Przy zmianie obciążeń, długości tras lub przeznaczenia obwodu zawsze wykonujemy nowe obliczenia – nie opieramy się na przekrojach z lat 70-90., bo wymagania wtedy bywały znacznie niższe niż dziś.
