Porządek w rozdzielnicy – jak układać przewody, by ułatwić serwis?

Estetyczna i przejrzysta rozdzielnica to nie tylko wizytówka instalatora, ale przede wszystkim gwarancja łatwego serwisu i bezpiecznej eksploatacji. W artykule zebraliśmy dobre praktyki prowadzenia przewodów, zgodność z normami oraz konkretne zalecenia dla elektryków i zarządców instalacji.

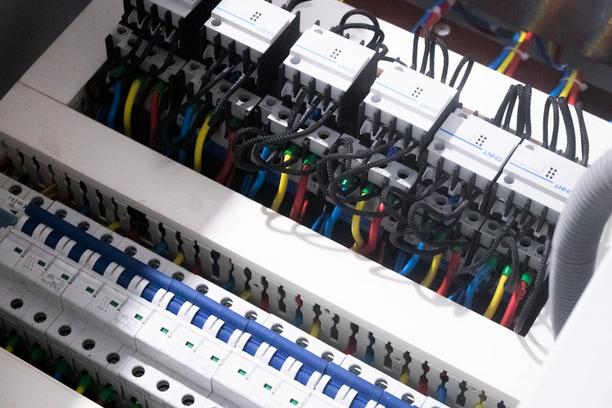

Co mówią przepisy i normy

Kluczowe akty prawne i normy dotyczące prowadzenia przewodów w rozdzielnicach to:

• PN-HD 60364-5-52 – określa zasady doboru i prowadzenia oprzewodowania w instalacjach NN, w tym zachowanie odstępów między przewodami różnych systemów.
• PN-EN 61439-1 – odnosi się do ogólnych wymagań dla budowy i organizacji rozdzielnic i sterownic.
• Rozporządzenie Ministra Infrastruktury (§184) – nakazuje wykonanie instalacji elektrycznej w sposób bezpieczny oraz umożliwiający konserwację i remonty.

Zakres przeglądu – co się sprawdza

Podczas przeglądów i porządkowania rozdzielnicy warto zwrócić uwagę na:

• prowadzenie przewodów w liniach prostych, bez zbędnego krzyżowania,
• czytelne oznaczenia (numeryczne lub alfanumeryczne) zgodne z dokumentacją,
• stosowanie opasek zaciskowych do grupowania przewodów,
• wydzielenie przewodów mocy od sterujących z zachowaniem odstępów,
• dobór odpowiedniej długości przewodów (lekki zapas, ale bez nadmiaru),
• kolorowe oznaczenia zgodne z funkcją żyły (np. N – niebieski, PE – zielono-żółty),
• niezasłanianie zacisków i aparatury,
• dostępność i aktualność planu okablowania w dokumentacji technicznej.

Obowiązek prawny vs zalecenie praktyczne

• OBOWIĄZEK: Zapewnienie bezpieczeństwa użytkowania oraz możliwości konserwacji zgodnie z §184 Rozporządzenia Ministra Infrastruktury.
• ZALECENIE: Grupowanie przewodów i stosowanie organizerów kablowych w celu zwiększenia estetyki i ułatwienia serwisu.

Checklist dla zarządcy

1. Czy przewody prowadzone są równolegle, bez niepotrzebnego krzyżowania?
2. Czy wszystkie obwody są opisane i oznaczone zgodnie z dokumentacją projektową?
3. Czy stosowane są opaski lub organizery grupujące przewody funkcjonalnie?
4. Czy zachowane są odstępy między przewodami różnych systemów?
5. Czy w rozdzielnicy dostępne są aktualne plany okablowania?
6. Czy przewody nie zasłaniają aparatury zabezpieczającej ani elementów regulacyjnych?
7. Czy oznaczenia kolorystyczne odpowiadają funkcjom żył?
8. Czy prace były prowadzone przez osobę z aktualnymi kwalifikacjami SEP oraz uprawnieniami do wykonywania pomiarów?

Najczęstsze błędy

• Zbyt duży zapas przewodów – skutkuje plątaniną i trudnością serwisową.
• Brak oznaczeń obwodów – wymusza ręczną identyfikację podczas przeglądu.
• Krzyżowanie przewodów mocy ze sterującymi bez ekranowania.
• Nieaktualna lub brakująca dokumentacja techniczna.
• Zasłanianie ochronników i wyłączników przewodami – utrudniony dostęp i diagnostyka.

Co zależy od obiektu / wymaga weryfikacji

Niektóre wymagania zależą od specyfiki obiektu i należy je każdorazowo zweryfikować:

• Minimalne odstępy między kablami przy braku ekranowania (zalecane 5 cm) – zależne od rodzaju przewodów i warunków elektromagnetycznych.
• Typ rozdzielnicy (natynkowa/podtynkowa), rok budowy instalacji i rodzaj sieci (TN, TT, IT) – wpływają na układ i możliwe rozwiązania organizacji przewodów.
• Typ izolacji oraz przekroje przewodów – mogą wymagać innych akcesoriów i odstępów montażowych.

Wnioski praktyczne dla odbiorcy

Dobrze ułożona rozdzielnica to mniej błędów, szybsze serwisy i większe bezpieczeństwo. Warto od początku stosować zasadę „porządek to standard”, korzystać z organizerów, oznaczeń i dokumentacji technicznej. Należy też pamiętać, że przemyślany układ przewodów to nie tylko estetyka, ale realne ułatwienie prac serwisowych i diagnostycznych w przyszłości.
