Jak sprawdzić czy instalacja elektryczna jest bezpieczna
Bezpieczna instalacja elektryczna to podstawa ochrony życia, zdrowia i majątku – lekceważenie tego tematu kończy się najczęściej kosztownymi awariami, a w najgorszym przypadku tragedią. Prawidłowa i regularna kontrola instalacji jest obowiązkiem każdego inwestora, właściciela i użytkownika nieruchomości. Jak rzetelnie ocenić bezpieczeństwo instalacji? Oto praktyczny przewodnik oparty na polskich normach i doświadczeniu zawodowym.
Wprowadzenie do tematu
Każda instalacja elektryczna z biegiem czasu się starzeje, a jej elementy podlegają zużyciu. Formalnie, zgodnie z prawem budowlanym, obowiązek okresowego sprawdzania stanu technicznego spoczywa na właścicielu lub zarządcy budynku. Przegląd ma za zadanie wykryć zarówno ukryte usterki, jak i zagrożenia wynikające ze zmian użytkowania, nieautoryzowanych przeróbek czy po prostu wadliwie wykonanych połączeń.
Bezpieczeństwo instalacji nie ogranicza się tylko do przeglądu, ale również do prawidłowej eksploatacji i reagowania na niepokojące sygnały, takie jak migające światła, wybijające zabezpieczenia czy charakterystyczny zapach spalenizny w gniazdkach.
Najważniejsze zasady i wymagania techniczne
Czy instalacja elektryczna jest bezpieczna, ocenia się na podstawie szeregu kryteriów technicznych i formalnych:
- Stan przewodów: brak uszkodzeń mechanicznych, izolacja bez pęknięć oraz zgodność przekrojów z obciążeniami. W starych instalacjach przewody często są już utlenione, z pokruszoną izolacją (szczególnie „drut aluminiowy”), co stanowi poważne zagrożenie.
- Zabezpieczenia (bezpieczniki, wyłączniki nadprądowe): odpowiednie dobrane do przekroju przewodów i charakteru obciążenia. Należy bezwzględnie unikać tzw. „wataowania” bezpieczników, czyli obchodzenia ich wkładkami z drutu.
- Wyłączniki różnicowoprądowe (RCD): instalowane obowiązkowo w nowych instalacjach, w istniejących są wymagane przy każdej większej modernizacji. Czas zadziałania dla RCD 30 mA nie może przekraczać 300 ms.
- Połączenia elektryczne: muszą być trwałe, bez widocznych śladów korozji, luźnych śrub, przegrzanych zacisków czy śladów łuków (czarne osmalenia, zapach).
- Ochrona przeciwporażeniowa: sprawność połączeń PE/PEN/N, skuteczność uziemienia (najczęściej rezystancja poniżej 30 Ω), ciągłość przewodów ochronnych.
- Pomiary i badania: rezystancja izolacji (wynik ≥ 1 MΩ), skuteczność zerowania i impedancja pętli zwarcia (zgodna z normami), sprawność wyłączników różnicowoprądowych, pomiar rezystancji uziomu.
Wszystkie te punkty muszą być poddawane kontroli podczas przeglądu okresowego lub każdorazowo przy modernizacji instalacji.
Jak wygląda to w praktyce
Przygotowanie do przeglądu
- Zgromadź posiadaną dokumentację instalacji, protokoły z poprzednich przeglądów i ewentualnych modernizacji oraz schematy rozdzielnic (jeśli są dostępne).
- Zapewnij fizyczny dostęp do rozdzielnicy głównej i podrozdzielnic, gniazdek, puszek rozgałęźnych oraz głównych punktów zasilania.
- Usuń zbędne przeszkody, zorganizuj odpowiednio oświetlone miejsce pracy i pamiętaj o stosowaniu narzędzi z izolacją i środków ochrony osobistej.
Przebieg przeglądu krok po kroku

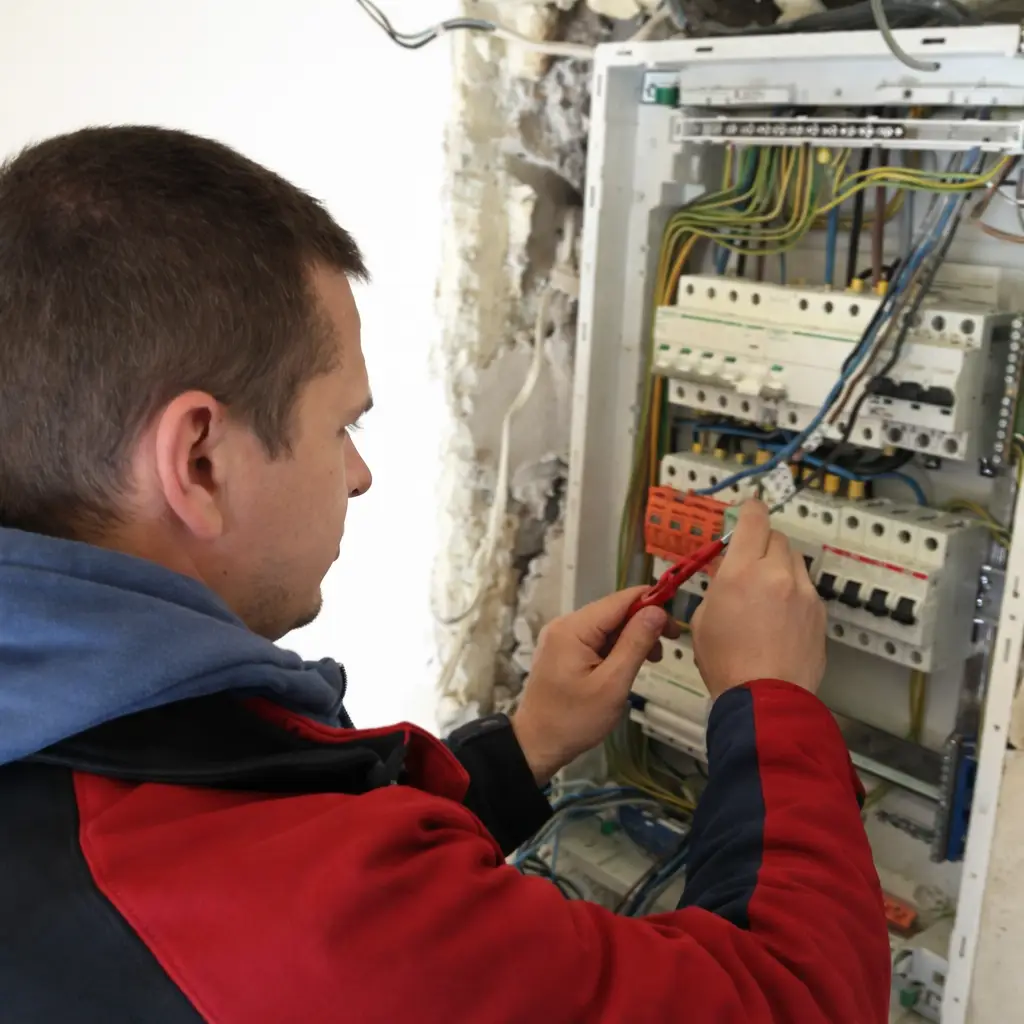

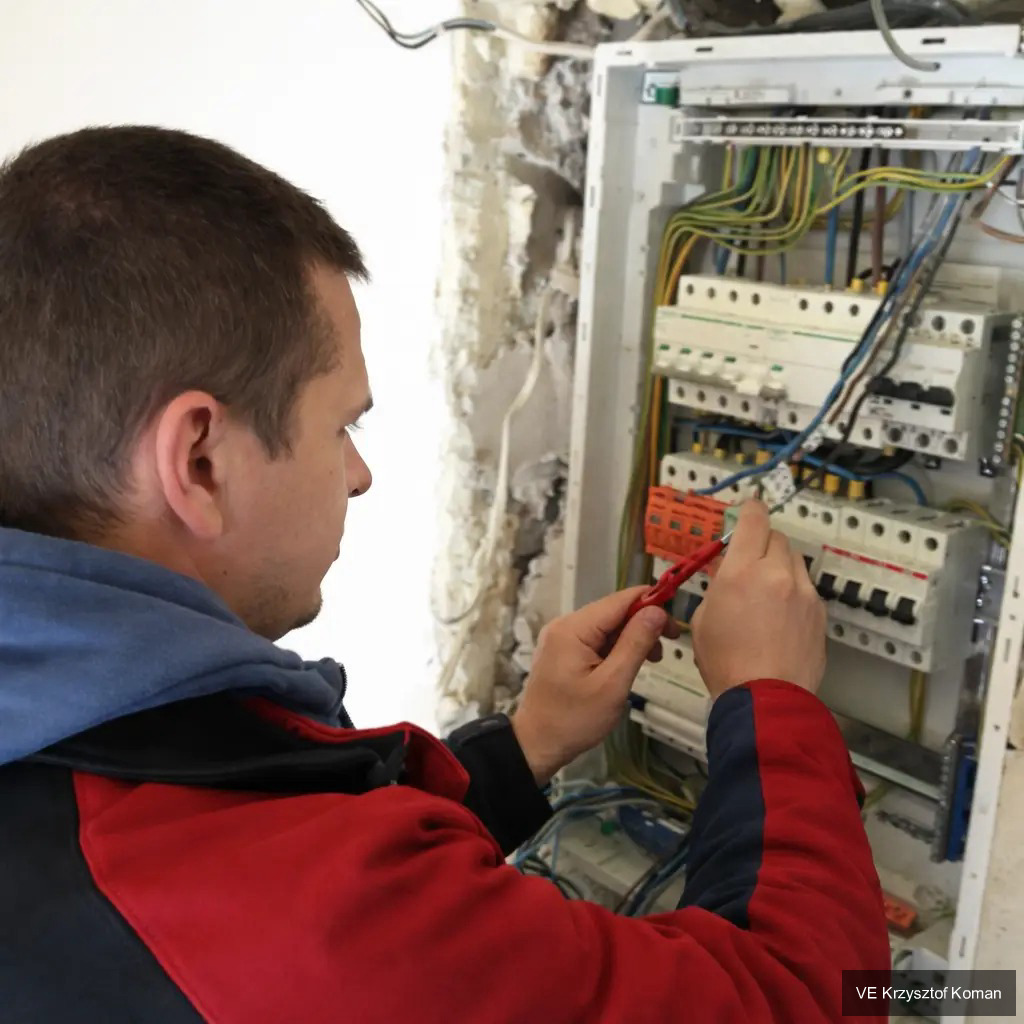

- Oględziny: Wyłącz zasilanie, otwórz rozdzielnicę, sprawdź wzrokowo stan przewodów, aparatów, zacisków. Szukaj śladów przypaleń, korozji, puszek z luzującymi się przewodami.
- Sprawdzanie ciągłości przewodów ochronnych: Przeprowadź pomiar ciągłości przewodów PE i PEN od rozdzielnicy do najdalszego punktu instalacji. Brak ciągłości grozi realnym zagrożeniem życia.
- Pomiary rezystancji izolacji: Przy użyciu miernika mierzymy izolację przewodów fazowych względem przewodu ochronnego i międzyfazowo (w instalacjach trójfazowych). Wynik poniżej 1 MΩ najczęściej świadczy o pogorszeniu izolacji – wymagana jest interwencja.
- Pomiar impedancji pętli zwarcia: Pozwala zweryfikować czy zabezpieczenie zadziała odpowiednio szybko w przypadku zwarcia. Wynik porównuje się z tabelami dopuszczalnych wartości – zbyt wysoka impedancja oznacza, że może nie dojść do szybkiego wyłączenia wadliwego obwodu.
- Test wyłączników różnicowoprądowych: Za pomocą miernika lub przycisku test sprawdź, czy RCD wyłącza obwód poprawnie (czas zadziałania ≤300 ms). RCD, który nie zadziała, należy natychmiast wymienić.
- Ocena stanu połączeń: Sprawdź siłę dokręcenia zacisków, szukaj oznak przegrzania, utlenienia oraz luzów (nawet minimalnych). W puszkach często spotyka się przewody skręcane bez tulejek zaciskowych – to poważny błąd.
- Analiza wyników: Każdy pomiar porównujemy z aktualnymi normami i wytycznymi producentów aparatury oraz przewodów. Wyniki niezgodne z normą wymagają natychmiastowej reakcji – od usunięcia pojedynczej usterki po generalny remont instalacji.
Kto może przeprowadzić przegląd elektryczny?
- Przegląd, pomiary i opinie może przeprowadzić wyłącznie osoba posiadająca aktualne uprawnienia SEP do eksploatacji i dozoru (grupa 1, „E” i „D”).
- Jeśli chodzi o pomiary oraz wystawianie oficjalnych protokołów, wymagane są uprawnienia eksploatacyjne/ dozorowe oraz znajomość norm dot. pomiarów (m.in. PN-EN 61557).
Dokumentowanie prac
- Protokoły z oględzin i pomiarów powinny być wykonane w formie pisemnej i zawierać wszystkie wyniki badań oraz wykryte nieprawidłowości.
- Do dokumentacji załącza się schematy obwodów, miejsce wykonania pomiarów, zestawienie wyników oraz zalecenia pokontrolne.
- W przypadku stwierdzenia zagrożenia porażeniowego lub pożarowego, należy wydać zalecenie natychmiastowej naprawy i jeśli to możliwe – odciąć zasilanie do czasu usunięcia usterki.
Najczęstsze błędy
- Brak wyłączników różnicowoprądowych (RCD) – mimo obowiązku w nowych/modernizowanych instalacjach, wciąż spotyka się całe budynki pozbawione tej podstawowej ochrony.
- Używanie przewodów o zbyt małym przekroju – szczególnie przy wymianie pojedynczych fragmentów lub robieniu „przedłużek” na skrętki.
- Prowizoryczne przeróbki – łączenie przewodów „na skrętkę”, watowanie bezpieczników, stosowanie nielegalnych obejść lub „dorabianie” obwodów bez zachowania ciągłości przewodu ochronnego.
- Brak właściwej ochrony przeciwporażeniowej – naruszenie ciągłości przewodu PE/PEN, błędne rozdzielenie układu TN-C, TN-S, nieprawidłowe uziemienia.
- Niestabilne połączenia w puszkach i rozdzielnicach – luźne zaciski (często efektem używania śrubokrętów bez momentu kontroli), utlenienia, korozja przy wilgotnych ścianach lub w piwnicach.
- Nieuzgadnianie zmian w obciążeniu instalacji – doinstalowanie pieca elektrycznego czy ładowarki samochodu bez uprzedniego sprawdzenia zabezpieczeń i przekrojów przewodów często prowadzi do przegrzewania instalacji.
Bezpieczeństwo instalacji
- Wyłącz zasilanie przed otwarciem rozdzielnicy czy puszek – zawsze sprawdź napięcie miernikiem!
- Stosuj narzędzia z izolacją (atestowane do pracy pod napięciem) oraz środki ochrony osobistej: rękawice dielektryczne, okulary ochronne, maty izolacyjne.
- Nie wykonuj żadnych prac przy instalacji bez odpowiednich uprawnień SEP.
- Ostrożnie w przypadku „samodzielnych napraw” – elektryka to nie jest miejsce na prowizorki. Napotykane nagminnie „domorosłe” naprawy powodowały już pożary i wypadki śmiertelne.
Zawsze pracuj zgodnie z przepisami BHP i procedurami pomiarowymi – każdy błąd może mieć poważne konsekwencje.
Wymagania norm i przepisów
- Prawo budowlane (Art. 62): obowiązek przeglądu instalacji elektrycznej co najmniej raz na 5 lat (częściej w obiektach użyteczności publicznej lub o podwyższonym ryzyku pożaru).
- Normy PN-HD 60364 – określają zasady prowadzenia instalacji niskonapięciowych i ochronę przeciwporażeniową.
- PN-EN 61557 – normy sprzętu pomiarowego i trybu prowadzenia badań.
- Rozporządzenie Ministra Infrastruktury ws. warunków technicznych budynków – reguluje kwestie wymaganych zabezpieczeń, przekrojów przewodów itp.
- Minimalne uprawnienia SEP wymagane do prowadzenia pomiarów, oceny oraz sporządzania protokołów pomiarowych.
- Kluczowe wartości techniczne:
- Rezystancja izolacji przewodów: ≥ 1 MΩ (najczęściej przy napięciu probierczym 500 V).
- Czas zadziałania RCD (30 mA): ≤ 300 ms.
- Rezystancja uziemienia: ≤ 30 Ω (dla ochrony przeciwporażeniowej zgodnie z WT).
- Impedancja pętli zwarcia: zgodna z zapisami w normach i kartach katalogowych zabezpieczeń nadprądowych.
Podsumowanie
Prawidłowy stan instalacji elektrycznej gwarantuje bezpieczeństwo użytkowników, ogranicza ryzyko pożaru i porażenia oraz zapewnia sprawność i trwałość urządzeń elektrycznych. Przeglądy wykonywane przez wykwalifikowanych elektryków, poparte rzetelną dokumentacją i pomiarami, stanowią jedyną skuteczną metodę wykrycia ukrytych zagrożeń. Jeżeli potrzebujesz profesjonalnego przeglądu lub pomiarów instalacji elektrycznej, możesz skorzystać z usług sprawdzonego elektryka wykonującego pomiary instalacji elektrycznych w regionie – więcej informacji znajdziesz tutaj. Wszelkie niepokojące objawy – od migoczących świateł po wybijające co chwilę bezpieczniki – zawsze wymagają natychmiastowej reakcji i diagnozy specjalisty.
Na koniec: miej świadomość, że nawet „najprostsze” naprawy czy przeróbki, gdy wykonane bez znajomości zasad i poza kontrolą pomiarową, mogą stanowić śmiertelne zagrożenie. Instalacja elektryczna to nie jest miejsce na kompromisy.
FAQ
Co ile trzeba sprawdzać instalację w domu jednorodzinnym?
Zgodnie z prawem budowlanym przegląd instalacji elektrycznej należy przeprowadzać minimum raz na 5 lat. Częściej zaleca się przeglądy po poważnych remontach, zalaniach, pożarze lub przed zakupem/sprzedażą nieruchomości.
Jakie są objawy niebezpiecznej instalacji?
Migające lub przygasające światła, regularnie wybijane bezpieczniki, odczuwalne „kopnięcia” przy dotyku metalowych obudów, gorące gniazda i wtyczki, zapach spalenizny w rozdzielni – każde takie zjawisko to sygnał alarmowy.
Czy można samodzielnie sprawdzić bezpieczeństwo instalacji?
Podstawowe oględziny (czy nie ma wyraźnych uszkodzeń, czy rozdzielnica nie grzeje się, czy przewody są nieuszkodzone) możesz wykonać sam, ale wszelkie pomiary i ocenę parametrów instalacji musi przeprowadzić elektryk z uprawnieniami SEP, mający odpowiedni sprzęt pomiarowy.
Kto powinien wykonać przegląd i jakie uprawnienia powinien mieć elektryk?
Przeglądy i pomiary instalacji powinien wykonywać elektryk z ważnymi uprawnieniami SEP (grupa 1, „E” eksploatacja i najlepiej dodatkowo „D” dozór). Osoby bez tych uprawnień nie mają prawa prowadzić pomiarów i wystawiać oficjalnych protokołów.
Jak interpretować wyniki pomiarów?
Wszystkie wyniki muszą być zgodne z normami: rezystancja izolacji przewodów powyżej 1 MΩ, rezystancja uziemienia najczęściej nie większa niż 30 Ω, czas zadziałania RCD (przy prądzie 30 mA) nie przekracza 300 ms. Jeżeli wyniki są gorsze – należy bezzwłocznie podjąć działania naprawcze.
Co grozi za brak przeglądu instalacji elektrycznej?
Poza ewidentnym ryzykiem pożaru i zagrożenia życia, właściciel naraża się na mandat, poważne konsekwencje ubezpieczeniowe, a w razie wypadku – odpowiedzialność cywilną i karną.
