Jak działa wyłącznik różnicowoprądowy i przed czym naprawdę chroni?
Wyłącznik różnicowoprądowy to jeden z ważniejszych aparatów ochronnych w instalacji elektrycznej — ale nie chroni przed wszystkim i nie zastępuje innych zabezpieczeń. Źle dobrana lub źle podłączona różnicówka może robić więcej problemów, niż się wydaje. Poniżej wyjaśniam, jak działa RCD, czego nie robi i dlaczego czasem wyłącza bez widocznego powodu.
- RCD porównuje prąd wpływający i wracający przez aparat — gdy pojawia się różnica, wyłącza obwód.
- Nie zastępuje bezpiecznika nadprądowego — przed zwarciami i przeciążeniami chronią inne aparaty.
- Nie wykrywa zwykłego zwarcia między przewodem fazowym a neutralnym.
- Dobór czułości i typu zależy od charakteru instalacji i podłączonych odbiorników.
- W starej instalacji TN-C samo dołożenie RCD nie jest prawidłową modernizacją ochrony.
Jak działa wyłącznik różnicowoprądowy
Prąd elektryczny wpływa do urządzenia przewodem fazowym i powinien w całości wrócić przewodem neutralnym. Wyłącznik różnicowoprądowy mierzy obie te wartości jednocześnie — przez transformator sumacyjny, który reaguje na różnicę. Gdy prąd wpływający i wracający są równe, aparat jest spokojny. Gdy pojawiła się różnica, oznacza to, że część prądu odpłynęła inną drogą — na przykład przez ciało człowieka lub uszkodzoną izolację do ziemi.
Jeśli ta różnica przekroczy wartość progową — najczęściej 30 mA w obwodach końcowych — aparat zadziała i wyłączy obwód. Czas reakcji jest bardzo krótki, co jest kluczowe przy porażeniu prądem.
Ważne: RCD reaguje na prąd różnicowy, nie na wartość napięcia ani na przeciążenie przewodu. Dlatego nie zastępuje żadnego innego zabezpieczenia — każde z nich robi coś innego.
Czego różnicówka nie robi
To ważna kwestia, bo wiele osób traktuje RCD jak „aparat od wszystkiego”. Tak nie jest.
Różnicówka nie chroni przewodu przed przeciążeniem. Jeśli podłączysz do obwodu zbyt dużo odbiorników, przewód będzie się grzał — a RCD tego nie zarejestruje i nie zareaguje. Od przeciążenia chroni wyłącznik nadprądowy (MCB).
Różnicówka nie wykrywa zwarcia fazowo-neutralnego. Jeśli dojdzie do zwarcia między L a N — prąd wpływa i wraca tą samą drogą, tylko bardzo duży. RCD nie widzi różnicy, więc nie zadziała. Zadziała bezpiecznik.
Różnicówka nie naprawia złej instalacji. Brak przewodu ochronnego PE, źle wykonane połączenia, przegrzany WLZ — żadnego z tych problemów RCD nie rozwiąże. To wymaga naprawy instalacji.
Różnicówka nie zwalnia z obowiązku robienia pomiarów. Naciśnięcie przycisku TEST i zadziałanie aparatu nie zastępuje sprawdzenia instalacji przez elektryka z odpowiednim sprzętem.
RCD, RCCB i RCBO — czym się różnią
Terminy te bywają używane zamiennie, co prowadzi do nieporozumień.
RCD to skrót ogólny — Residual Current Device. Oznacza każdy aparat ochrony różnicowoprądowej, niezależnie od budowy i dodatkowych funkcji.
RCCB (Residual Current Circuit Breaker) to wyłącznik różnicowoprądowy bez członu nadprądowego. Sam aparat nie chroni przed przeciążeniem ani zwarciem — do jego ochrony potrzebny jest osobny bezpiecznik lub MCB po stronie zasilania.
RCBO (Residual Current Circuit Breaker with Overcurrent protection) łączy oba aparaty w jednej obudowie — jest i różnicówką, i wyłącznikiem nadprądowym. Jeden aparat na jeden obwód. Przy awarii wyłącza tylko ten jeden obwód, a reszta instalacji działa dalej. To ważna zaleta przy diagnostyce: od razu wiadomo, który obwód jest uszkodzony.
Kiedy RCBO bywa lepszym wyborem niż RCCB? Przede wszystkim przy instalacjach, gdzie łatwa diagnostyka i brak rozległych wyłączeń są istotne — np. w budynkach z wieloma niezależnymi obwodami lub gdy jeden RCCB chroniłby kilka grup naraz.
Typy różnicówek: AC, A, F, B
Nie każda różnicówka wykrywa wszystkie rodzaje prądów różnicowych. Typ aparatu trzeba dopasować do charakteru odbiorników.
Typ AC reaguje wyłącznie na sinusoidalny prąd przemienny. To najstarszy typ. W instalacjach z nowoczesną elektroniką — zasilaczami impulsowymi, falownikami, ładowarkami — może nie wykryć prądu różnicowego o innym kształcie. Coraz rzadziej pasuje do współczesnych instalacji domowych.
Typ A wykrywa prąd sinusoidalny i prąd pulsujący jednostronnie, który może pojawiać się przy urządzeniach z elektroniką. To obecnie najczęściej wybierany typ w wielu domowych obwodach — tam, gdzie pracują pralki, zmywarki, piekarniki, zasilacze i zwykła elektronika użytkowa.
Typ F obejmuje zakres typu A i dodatkowo jest przeznaczony do niektórych urządzeń z regulacją prędkości obrotowej oraz elektroniką, która może powodować bardziej złożone prądy upływowe. Nie dobiera się go „na zapas” do wszystkiego — powinien wynikać z rodzaju odbiornika i dokumentacji urządzenia.
Typ B to najszerszy zakres detekcji — obejmuje prąd stały i wysokoczęstotliwościowy. Stosowany przy specjalnych odbiornikach, ładowarkach, falownikach fotowoltaicznych, niektórych stacjach ładowania pojazdów elektrycznych. Jednak dobór typu B zależy zawsze od dokumentacji konkretnego urządzenia i tego, czy ma ono wbudowaną detekcję prądu DC — nie ma jednej zasady „wallbox zawsze typ B”.
Czułość 30 mA, 100 mA, 300 mA — co oznacza w praktyce
Czułość różnicówki to wartość prądu różnicowego, przy którym aparat zadziała. Mniejsza wartość oznacza wcześniejszą reakcję.
30 mA to czułość najczęściej kojarzona z ochroną dodatkową przed porażeniem w obwodach końcowych — gniazdkowych, oświetleniowych, łazienkowych. Przy porażeniu człowieka prądem o takiej wartości różnica jest jeszcze na granicy bezpiecznej, a aparat ma szansę wyłączyć zasilanie zanim dojdzie do niebezpiecznych skutków.
100 mA i 300 mA to wartości stosowane w innych funkcjach i układach — np. jako pierwsza selektywna warstwa ochrony w rozdzielnicy głównej, przed grupą RCCB 30 mA, lub w specyficznych aplikacjach przemysłowych. Nie zastępują one ochrony 30 mA tam, gdzie jest ona wymagana — każda warstwa ma swoje miejsce.
Nie ma prostej zasady w stylu „100 mA = ochrona pożarowa”. Dobór czułości zależy od projektu instalacji, wymagań selektywności i charakteru odbiorników. Jeśli nie masz projektu — koniecznie skonsultuj dobór z elektrykiem.
Dlaczego jedna różnicówka na cały dom to zły pomysł
Jeden RCCB obejmujący cały budynek to rozwiązanie, które w przypadku awarii wyłączy wszystko naraz. W nocy, gdy zadziała różnicówka od jednej pralki — nie ma prądu nigdzie. Trudno też szybko zlokalizować winowajcę, bo nie wiadomo, który z kilkunastu obwodów powoduje problem.

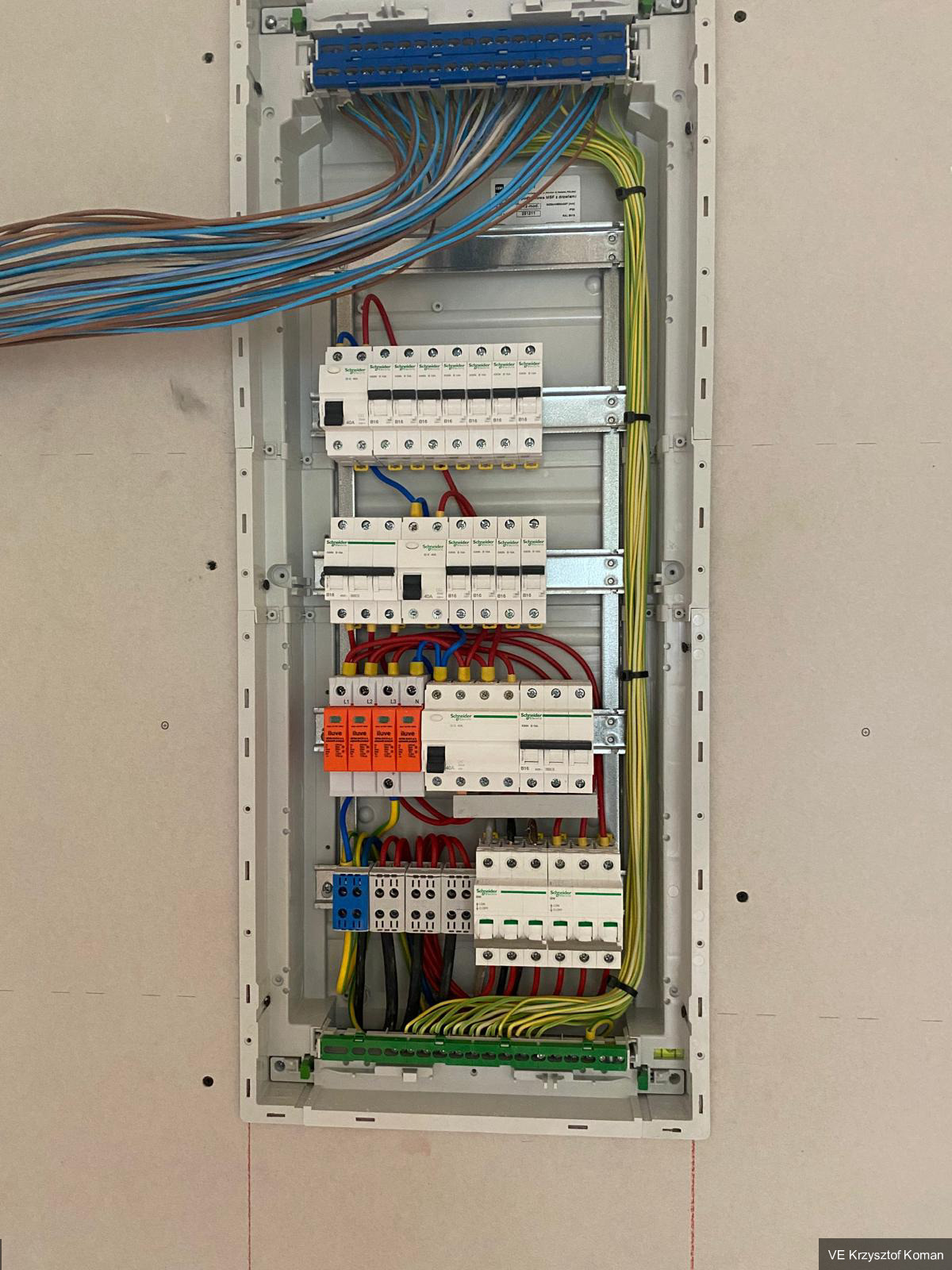

Lepszym podejściem jest podział instalacji na kilka grup, każda z własną ochroną różnicowoprądową. Awaria jednego obwodu nie wyłącza reszty. Diagnostyka jest prosta — po zadziałaniu wiadomo, która grupa ma problem.
Alternatywnie — RCBO na każdy obwód osobno. Droższe rozwiązanie rozdzielnicowe, ale bardzo czytelne i wygodne w eksploatacji.
Kiedy ktoś mówi „wybija mi różnicówkę”, rzadko kiedy problem leży w samym aparacie. Najczęstsze przyczyny: wilgoć w urządzeniu lub gnieździe, uszkodzona grzałka, suma prądów upływowych z wielu urządzeń elektronicznych na tym samym obwodzie albo błąd podłączenia przewodu neutralnego. O tym piszę szczegółowo poniżej.
Dlaczego różnicówka wyzwala bez widocznego powodu
To jeden z najczęstszych problemów, z którymi zgłaszają się użytkownicy. Aparat zadziałał, ale po włączeniu z powrotem — wszystko działa normalnie. Co to oznacza?
Wilgoć. Pralka, zmywarka, piekarnik, łazienkowe gniazdo — gdy woda dostanie się do urządzenia lub gniazda, część prądu może odpłynąć przez wilgoć do ziemi. RCD to wykryje. Po wyschnięciu — aparat działa normalnie.
Uszkodzone urządzenie. Grzałka z przetartą izolacją, silnik z uszkodzonymi uzwojeniami — te usterki mogą być nieciągłe. Urządzenie czasem działa, czasem wyzwala różnicówkę.
Suma prądów upływowych. Każdy zasilacz impulsowy, ładowarka, falownik, sprzęt AGD z filtrem EMC ma pewien prąd upływowy. Jeden pobiera 1–2 mA — nic się nie dzieje. Ale gdy na jednym obwodzie działa kilkanaście takich urządzeń, suma może przekroczyć 30 mA i aparat zadziała — choć żadne z urządzeń nie jest uszkodzone. Rozwiązanie: podział na więcej obwodów.
Błędnie podłączony przewód neutralny. Jeśli N jednego obwodu trafił za inną różnicówkę niż L — aparat zobaczy niezbilansowany prąd i zadziała. To typowy błąd instalacyjny po remoncie lub modernizacji rozdzielnicy.
Połączenie N z PE za RCD. Jeśli za aparatem N i PE zostały połączone lub stykają się — RCD wyzwoli, bo część prądu neutralnego „znika” przez PE.
Nie wolno łączyć przewodów neutralnych z różnych obwodów chronionych różnymi RCD. Każdy aparat musi mieć swoje obwody i swoje przewody N po stronie chronionej. Jeśli N jednego obwodu pójdzie przez inny RCD, aparat będzie wyłączał — albo, w gorszym wariancie, ochrona nie zadziała tak jak powinna.
Stara instalacja TN-C a różnicówka
W starej instalacji TN-C przewód PEN pełni jednocześnie funkcję ochronną i neutralną — to jeden fizyczny przewód. W praktyce taki układ można podejrzewać w starszych instalacjach dwużyłowych, gdzie nie ma osobnego przewodu ochronnego PE. W gniazdach może brakować styku ochronnego albo styk ochronny może być połączony z przewodem PEN. Tego nie powinno się oceniać tylko po wyglądzie gniazdka — trzeba sprawdzić układ instalacji.
Samo dołożenie RCD do instalacji TN-C nie jest prawidłową modernizacją ochrony. W takiej instalacji brak wydzielonego PE po stronie odbiorców sprawia, że pełna ochrona różnicowoprądowa nie działa poprawnie — i może dawać złudne poczucie bezpieczeństwa.
Żeby prawidłowo wprowadzić ochronę RCD do instalacji wywodzącej się z TN-C, trzeba najpierw prawidłowo rozdzielić PEN na PE i N w odpowiednim miejscu instalacji. Ten punkt musi być wykonany zgodnie z zasadami ochrony przeciwporażeniowej, a dalej przewody PE i N powinny być prowadzone oddzielnie. Dopiero za tym punktem można projektować obwody chronione RCD.
Kiedy naciskać przycisk TEST
Każdy wyłącznik różnicowoprądowy ma przycisk TEST. Służy do sprawdzenia, czy mechanizm aparatu jest sprawny — po naciśnięciu RCD powinien zadziałać i wyłączyć obwód.
To jednak nie to samo co pomiar instalacji. Przycisk TEST sprawdza tylko mechaniczną gotowość aparatu — nie mierzy rezystancji izolacji, nie weryfikuje ciągłości PE ani nie ocenia stanu instalacji. Czy i jak często testować aparat — sprawdź w instrukcji producenta konkretnego urządzenia.
Po każdej większej pracy w instalacji elektrycznej potrzebne są pomiary przez elektryka, a nie samo naciśnięcie TEST.
Podsumowanie
Wyłącznik różnicowoprądowy to ważny aparat, ale tylko wtedy, gdy jest dobrze dobrany, poprawnie podłączony i pracuje w instalacji z prawidłowym układem ochrony. Sam z siebie nie zastępuje bezpiecznika, nie naprawia złej instalacji ani nie jest lekarstwem na przestarzały układ TN-C. Jeśli różnicówka wyzwala — szukaj przyczyny w urządzeniach, instalacji lub schemacie połączeń. Jeśli instalacja pochodzi ze starego budownictwa — najpierw oceń układ ochronny, zanim dołożysz jakikolwiek aparat różnicowoprądowy.
Najczęstsze pytania
Czy różnicówka chroni przed każdym porażeniem?
Nie. RCD chroni przed skutkami prądu upływowego, który odpływa przez ciało człowieka do ziemi. Nie zadziała, gdy dotkniesz jednocześnie przewodu fazowego i neutralnego — wtedy prąd przechodzi przez człowieka, ale wraca prawidłową drogą i aparat nie widzi różnicy. RCD nie chroni też przy zwarciu L-N bez udziału człowieka.
Czy RCD zastępuje bezpiecznik?
Nie. To dwa różne aparaty ochronne działające w oparciu o inne zasady. Wyłącznik nadprądowy (MCB) chroni przed przeciążeniem i zwarciem. RCD chroni przed prądem upływowym. W większości obwodów potrzebne są oba — albo jako osobne aparaty (RCCB + MCB), albo w jednej obudowie (RCBO).
Dlaczego różnicówka wybija bez powodu?
Najczęstsze przyczyny: wilgoć w urządzeniu lub gnieździe, uszkodzone urządzenie (np. grzałka), suma prądów upływowych z wielu urządzeń elektronicznych na jednym obwodzie, błąd podłączenia przewodu neutralnego albo połączenie N z PE za aparatem. Rzadko winny jest sam aparat.
Czy można założyć RCD w starej instalacji dwużyłowej?
Samo zamontowanie aparatu jest możliwe technicznie, ale nie rozwiązuje problemu ochrony w instalacji bez wydzielonego PE. Prawidłowa modernizacja wymaga oceny układu ochronnego i — jeśli jest to możliwe — prawidłowego rozdzielenia PEN oraz wprowadzenia osobnych przewodów ochronnych. To zadanie dla elektryka z uprawnieniami.
Czym różni się RCD od RCBO?
RCD to ogólna nazwa ochrony różnicowoprądowej. RCCB to wyłącznik różnicowoprądowy bez członu nadprądowego — potrzebuje osobnego bezpiecznika. RCBO łączy oba aparaty w jednym — chroni przed prądem różnicowym i jednocześnie przed przeciążeniem lub zwarciem. Przy awarii wyłącza tylko jeden obwód, reszta działa dalej.
Jak często naciskać przycisk TEST?
Sprawdź w instrukcji producenta konkretnego aparatu — zalecenia mogą się różnić. Pamiętaj, że TEST sprawdza tylko mechanizm aparatu, nie zastępuje pomiarów instalacji. Po każdej większej pracy elektrycznej w instalacji konieczne są pomiary przez elektryka.
