Żeby ocenić rozdzielnicę, nie trzeba być elektrykiem. Wystarczy otworzyć drzwiczki i popatrzeć: czy przewody są poprowadzone z sensem, czy obwody są podzielone na grupy i czy wiadomo, co jest co. Poniżej pokazuję dwie rozdzielnice z mojej pracy, starą i nową, i na nich tłumaczę, na co patrzeć.
Tekst jest dla właściciela domu i inwestora: kogoś, kto odbiera instalację albo zastanawia się, czy jego stara rozdzielnica nadaje się jeszcze do rozbudowy.
Stara i nowa rozdzielnica — co widać od razu
Na tym zdjęciu kilka rzeczy od razu zwraca moją uwagę:
- Przewody idą kłębem nad i pod aparatami. Brązowe przewody zawijają się pętlami nad wyłącznikami, a pod spodem nie widać, który przewód dokąd idzie. Żeby dostać się do jednego zacisku, trzeba odgiąć kilka innych. Każda późniejsza praca w takiej szafce trwa dłużej, a przy okazji łatwo coś poluzować.
- Złączka leży luzem między przewodami przy listwie PE. Sama złączka nie jest błędem, ale niezamocowana i schowana w kłębie przewodów to ślad dokładania czegoś bez planu.
- Brak opisów. Na żadnym aparacie nie ma informacji, który obwód chroni.
- W tym kadrze widać tylko jeden wyłącznik różnicowoprądowy. Jeśli cała instalacja wisi na jednym, jego zadziałanie gasi cały dom.
Taka rozdzielnica potrafi działać latami. Problem zaczyna się przy awarii, pomiarach albo rozbudowie, bo wtedy wszystko trzeba najpierw rozplątać i sprawdzić.
Bywa gorzej. W innej rozdzielnicy trafiłem na różnicówkę ominiętą przewodem: ktoś zmostkował tor, a raczej nie był to elektryk. Podejrzewam, że różnicówka wybijała i zamiast poszukać przyczyny, ktoś poszedł na łatwiznę. Instalacja działała, tylko obwody za mostkiem nie miały już ochrony, którą daje różnicówka. Ten przypadek, ze zdjęciem, opisałem w artykule wybija różnicówka — co robić.

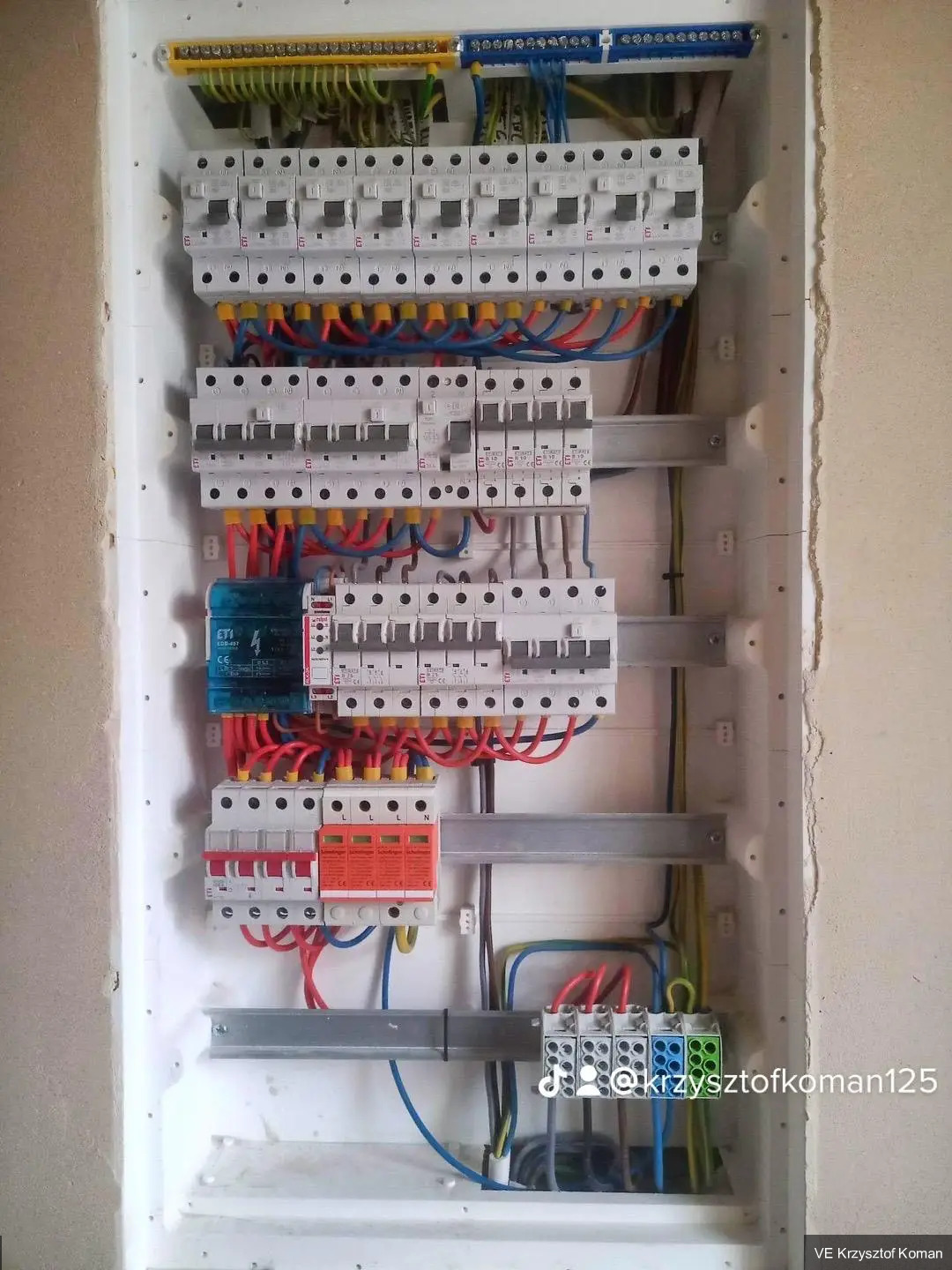

Ta sama funkcja, zupełnie inny obraz:
- Przewody obwodów wchodzą jedną wiązką i są doprowadzone do listwy zaciskowej u góry szafy. Nie krzyżują się nad aparatami.
- Przewody ochronne idą osobną wiązką po prawej stronie, spięte opaskami, prosto do listwy PE na dole.
- Obwody są podzielone na grupy. W kadrze widać trzy wyłączniki różnicowoprądowe, każdy z własną grupą obwodów.
- Jest ochrona przepięciowa: pomarańczowe moduły opisane L1, L2, L3 i N.
- Na dole są bloki rozdzielcze, z których zasilanie rozchodzi się do poszczególnych grup.
- Na szynach zostało wolne miejsce, więc jest gdzie dołożyć kolejne obwody.
Opisów jeszcze tu nie ma, bo to zdjęcie z montażu. W gotowej rozdzielnicy każdy aparat powinien być opisany. Więcej o tym niżej.
Co powinno znaleźć się w rozdzielnicy domu jednorodzinnego
Wyłącznik główny
Pozwala odłączyć instalację od zasilania jednym ruchem. W instalacji trójfazowej stosuje się rozłącznik 3- lub 4-polowy — zależnie od układu sieci i sposobu prowadzenia przewodów. Przy układzie TN-C nie rozłącza się przewodu PEN, dlatego dobór wyłącznika głównego powinien wynikać z konkretnego układu zasilania, a nie z zasady „zawsze 4-polowy”.
Ogranicznik przepięć (SPD)
Chroni instalację i podłączone urządzenia przed przepięciami — zarówno od wyładowań atmosferycznych, jak i od przepięć łączeniowych w sieci. W typowej rozdzielnicy domu jednorodzinnego najczęściej spotyka się SPD typu 2. Jeżeli budynek ma instalację odgromową, zasilanie jest szczególnie narażone na skutki wyładowań albo wynika to z projektu, stosuje się ochronę typu 1+2. Dobór SPD powinien wynikać z układu zasilania, uziemienia, ochrony odgromowej i projektu instalacji.
Zabezpieczenia nadprądowe (MCB)
Wyłączniki nadprądowe — potocznie „eski” — chronią przewody i obwody przed przeciążeniem i zwarciem. Każdy obwód powinien mieć własne zabezpieczenie, dobrane do przekroju przewodu i rodzaju odbiornika.
Ochrona różnicowoprądowa (RCD / RCBO)
Chroni przed porażeniem i zmniejsza ryzyko pożaru od prądów upływu. W domowych rozdzielnicach stosuje się wyłączniki różnicowoprądowe (RCD) z podległymi MCB albo wyłączniki kombinowane (RCBO) — jedno urządzenie na jeden obwód. Jak je rozłożyć na obwody — to kwestia projektu i warunków konkretnej instalacji.
Listwy N i PE
Listwy zaciskowe dla przewodów neutralnych (N) i ochronnych (PE). W porządnie wykonanej rozdzielnicy każdy przewód ma swój zacisk — nie ma wspólnych puszek, skręceń ani „pożyczania” zacisków między obwodami.
Rezerwa miejsca
Wolne miejsca modułowe na obwody, które dojdą za kilka lat. O tym osobno niżej.
Jak dobiera się zabezpieczenia do obwodów
Zabezpieczenie dobiera się do obwodu, a nie do urządzenia ani do nazwy pomieszczenia. Wyłącznik nadprądowy chroni przede wszystkim przewód przed przegrzaniem przy przeciążeniu i zwarciu, dlatego punktem wyjścia jest przekrój i rodzaj przewodu, a nie moc tego, co jest podłączone na końcu. Pytanie „jaki bezpiecznik na kuchnię?” nie ma jednej odpowiedzi, bo kuchnia ma zwykle kilka obwodów: gniazda nad blatem, płytę, piekarnik, zmywarkę. Każdy ma swój przewód i swoje zabezpieczenie.
Przy planowaniu rozdzielnicy elektryk patrzy na kilka rzeczy naraz:
- Przekrój i rodzaj przewodu — zabezpieczenie nie może przepuścić więcej prądu, niż przewód wytrzyma w danych warunkach. Więcej: dobór przekroju przewodów.
- Sposób ułożenia — przewód w tynku, w rurce, pod izolacją termiczną albo w wiązce z innymi odprowadza ciepło inaczej.
- Długość trasy — im dłuższy obwód, tym większa impedancja pętli zwarcia i tym trudniej spełnić warunek szybkiego wyłączenia. Sprawdza to pomiar: pomiar impedancji pętli zwarcia.
- Rodzaj odbiornika — silniki bez falownika (sprzęt warsztatowy, pompy wodne, starsze sprężarki) mają duży prąd rozruchowy i czasem potrzebują charakterystyki C. Pompy ciepła i klimatyzatory z falownikiem ruszają łagodnie. Więcej: wyłączniki B, C i D.
- Prąd zwarciowy w miejscu montażu — aparat musi wytrzymać zwarcie, które może wystąpić w tym punkcie sieci (zdolność zwarciowa podana na aparacie).
Typowe obwody w domu
- Oświetlenie i gniazda — osobne obwody. Typowo przewód 1,5 mm² z wyłącznikiem B10 dla oświetlenia i 2,5 mm² z B16 dla gniazd, jeśli długość trasy i sposób ułożenia na to pozwalają. Warto je też rozdzielić na różne różnicówki, wtedy usterka w gniazdach nie gasi światła.
- Płyta indukcyjna — osobny obwód. Przy podłączeniu dwufazowym kładę przewód 5×2,5 mm², typowo z B16 na każdą fazę. Przy jednej fazie przewód 3×4 mm² i B25 albo B32 według instrukcji płyty. Więcej: zabezpieczenie płyty indukcyjnej.
- Łazienka — wszystkie obwody pod różnicówką 30 mA. W łazienkach dajemy osobny RCD na gniazda i osobny na światło, a pralka ma własny obwód i własne zabezpieczenie nadprądowe. Więcej: instalacja elektryczna w łazience.
- Pompa ciepła — osobny obwód według instrukcji producenta. Typowo przy pompie trójfazowej wyłącznik B16 trójbiegunowy, a grzałka na osobnym B20/3. Więcej: instalacja elektryczna pompy ciepła.
- Garaż i obwody zewnętrzne — wilgoć i uszkodzenia mechaniczne, więc ochrona różnicowoprądowa i osprzęt o wyższej klasie szczelności. Więcej: instalacja elektryczna w garażu.
- Fotowoltaika — osobny obwód AC od falownika z zabezpieczeniem według dokumentacji falownika, do tego zabezpieczenia po stronie DC. Więcej: montaż instalacji PV.
Większy bezpiecznik nie naprawia instalacji
W praktyce spotykam instalacje, w których ktoś wymienił wyłącznik na większy, bo stary „za często wyłączał”. Przewód został ten sam, więc teraz może się przegrzewać, zanim zabezpieczenie zareaguje. Częste wyłączanie to sygnał do diagnozy. Zwykle oznacza jedno z czterech:
- przeciążenie, czyli za dużo urządzeń naraz na jednym obwodzie,
- uszkodzone urządzenie albo jego przewód,
- uszkodzoną instalację: przetartą izolację, wilgoć w puszce, luźne połączenie,
- zabezpieczenie niedopasowane do obwodu.
Różnicówka reaguje na coś innego, na prąd upływu. Co robić, gdy wybija, opisałem w artykule wybija różnicówka — co robić.
Jak ocenić rozdzielnicę po otwarciu drzwiczek
Pierwsze wrażenie nie wystarczy, ale kilka rzeczy widać od razu, nawet bez wiedzy elektrycznej.
Porządek przewodów
Przewody powinny iść wiązkami, z boku albo z góry, a nie kłębem przez środek szafki. Nie chodzi o estetykę. Chodzi o to, żeby przy naprawie, pomiarze lub rozbudowie można było szybko dojść do właściwego przewodu bez rozgrzebywania całości.
Logiczny układ aparatów
Zasilanie, wyłącznik główny, ogranicznik przepięć, a dalej grupy: wyłącznik różnicowoprądowy i jego wyłączniki nadprądowe obok siebie. Nie powinno być tak, że obwód zaczyna się na początku szyny, a jego kontynuacja jest gdzieś na końcu.
Kilka grup pod wyłącznikami różnicowoprądowymi
Lepiej podzielić instalację na kilka grup chronionych osobnymi wyłącznikami różnicowoprądowymi, niż opierać cały dom na jednym. Wtedy zadziałanie jednego wyłącznika nie pozbawia prądu wszystkich pomieszczeń, a usterkę łatwiej znaleźć.
Czytelne opisy obwodów
Przy każdym aparacie powinno być wiadomo, co chroni: które pomieszczenie, jaki obwód. Może to być naklejka, tabela na drzwiczkach albo nadruk. Ważne, żeby opis był i zgadzał się z rzeczywistością.
Żadnych luźnych końców i prowizorek
Gołe końcówki przewodów, skręcane połączenia, przewody „dorzucone” do zacisku obok innego, złączki wiszące w powietrzu, przewody omijające aparaty — to sygnał, że ktoś coś dokładał bez porządku. Na przykładzie z mojej pracy pokazałem, jak wygląda diagnostyka splątanej rozdzielniczki. Ślady nadtopienia albo przebarwienia przy zaciskach to już powód, żeby od razu wezwać elektryka. Tak może wyglądać luźny styk w rozdzielnicy.
Rezerwa miejsca
Po otwarciu drzwiczek powinny być widoczne wolne miejsca na szynach. Rozdzielnica zapełniona „na styk” to pierwszy problem przy każdej rozbudowie.
Rozdzielnica a przyszłe instalacje: PV, pompa ciepła, wallbox
Coraz więcej domów, które kilka lat temu były „gotowe”, dziś wymaga rozbudowy rozdzielnicy. Fotowoltaika, pompa ciepła, wallbox, klimatyzacja, rolety elektryczne — każda z tych instalacji potrzebuje własnych obwodów i miejsca w szafce.
Przy rozdzielnicy zrobionej „na styk” dołożenie jednego obwodu kończy się wymianą obudowy albo dodatkową skrzynką obok. Większa obudowa i kilka wolnych miejsc to niewielki koszt przy pierwszym montażu. Późniejsza przebudowa kosztuje wielokrotnie więcej.
Dlatego przed montażem warto powiedzieć elektrykowi, co może dojść w najbliższych latach. Więcej o przygotowaniu instalacji: montaż instalacji PV krok po kroku i instalacja elektryczna pompy ciepła.
Stara rozdzielnica — rozbudować czy wymienić?
To decyzja dla elektryka po oględzinach i pomiarach, nie z samego zdjęcia. Są jednak sygnały, przy których warto rozmawiać raczej o wymianie niż o dokładaniu kolejnych aparatów:
- w obudowie nie ma już miejsca, a planujesz nowe obwody,
- nie ma żadnej ochrony różnicowoprądowej albo jeden wyłącznik chroni cały dom,
- przewody są splątane tak, że nie da się dojść do zacisków bez ruszania połowy szafki,
- widać ślady przegrzania, nadtopione elementy albo prowizoryczne połączenia,
- nikt nie wie, który aparat chroni który obwód.
Szerzej o tym, kiedy remont instalacji ma sens, piszę w artykule modernizacja starej instalacji elektrycznej.
Co sprawdzić przy odbiorze rozdzielnicy
Przy odbiorze instalacji poproś elektryka, żeby otworzył z tobą drzwiczki, i sprawdź:
- Czy każdy obwód jest opisany — co chroni i które pomieszczenie?
- Czy jest wolne miejsce na przyszłe obwody?
- Czy da się wygodnie dostać do aparatów, czy szafka jest przepełniona?
- Czy dostałeś protokoły pomiarów elektrycznych?
- Czy elektryk pokazał ci, jak wyłączyć zasilanie i jak włączyć wyłącznik po zadziałaniu?
Jakie pomiary powinien wykonać elektryk po zakończeniu prac i co powinno być w protokole: pomiary odbiorcze instalacji elektrycznej.
Podsumowanie
Dobra rozdzielnica nie musi wyglądać jak z katalogu. Powinna być czytelna, podzielona na grupy, opisana i mieć miejsce na to, czego dom będzie potrzebował za kilka lat. Porównaj dwa zdjęcia z tego artykułu: różnicę widać bez żadnego miernika.
FAQ
Co powinno być w rozdzielnicy w domu jednorodzinnym?
Podstawowe elementy to: wyłącznik główny, zabezpieczenia nadprądowe (MCB) dla poszczególnych obwodów, ochrona różnicowoprądowa (RCD lub RCBO) oraz ogranicznik przepięć (SPD), jeśli wynika z projektu i warunków instalacji. Do tego listwy N i PE, czytelne opisy obwodów i rezerwa miejsca na przyszłą rozbudowę.
Czy jedna różnicówka na cały dom wystarczy?
Technicznie może działać — ale jeden RCD na cały dom oznacza, że jedno zadziałanie pozbawia prądu wszystkie pomieszczenia naraz. Przy szukaniu przyczyny trzeba wyłączać obwody jeden po jednym w ciemności. Lepszym rozwiązaniem jest kilka wyłączników różnicowoprądowych chroniących osobne grupy obwodów — wtedy zadziałanie jednego nie odcina całego domu.
Różnicówka ciągle wybija — czy można ją ominąć?
Nie. Różnicówka najczęściej wybija, bo wykryła prąd upływu: w urządzeniu, w przewodzie albo w zawilgoconej puszce prąd ucieka drogą, którą nie powinien. Bywa też, że uszkodzona jest sama różnicówka. Zmostkowanie nie usuwa usterki, tylko wyłącza ochronę. Trzeba znaleźć przyczynę, a to jest robota dla elektryka.
Ile miejsca zostawić na rozbudowę rozdzielnicy?
Nie ma jednej liczby — to zależy od planowanego wyposażenia domu. Jako minimum warto mieć kilka wolnych modułów. Jeśli w planach jest PV, pompa ciepła, wallbox lub klimatyzacja — każda z tych instalacji wymaga własnych obwodów. Lepiej zostawić więcej rezerwy przy pierwszym montażu, niż wymieniać szafkę za kilka lat.
Czy mogę sam zajrzeć do rozdzielnicy?
Otworzyć drzwiczki i przeczytać opisy — tak. Zdejmować osłony aparatów i dotykać przewodów — nie. Za osłoną są zaciski pod napięciem. Jeśli coś cię niepokoi, zrób zdjęcie przez otwarte drzwiczki i pokaż je elektrykowi.
