Dobór wyłącznika nadprądowego – typy B, C i D

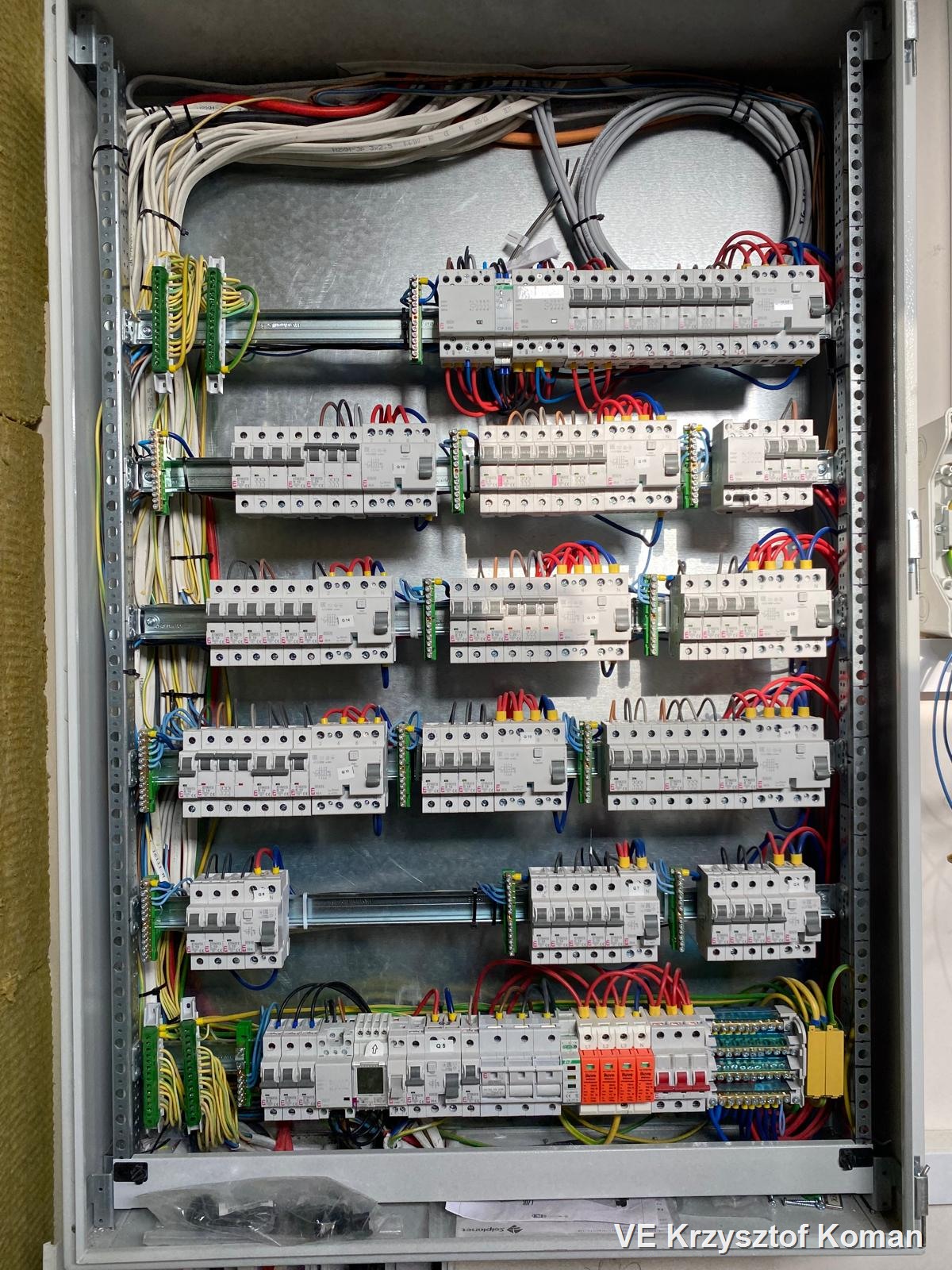

B16 i C16 mają ten sam prąd znamionowy 16 A. Ale nie są zamiennymi wariantami tego samego produktu. To dwa różne narzędzia, które chronią obwód w innych warunkach — i zamiana jednego na drugi bez pomiarów może spowodować, że w przypadku zwarcia wyłącznik nie zadziała wystarczająco szybko.

To zdanie powtarza się przy wielu przeglądach: „wymieniłem B16 na C16, bo ten stary za często wysiada”. Zamiana aparatu jest szybka i tania. Problem w tym, że nie naprawia instalacji — tylko zmienia próg reakcji wyłącznika. I robi to bez sprawdzenia, czy nowy próg jest bezpieczny dla tego konkretnego obwodu.

Co naprawdę chroni wyłącznik nadprądowy

Wyłącznik nadprądowy chroni przewód i obwód — nie samo urządzenie końcowe. Jego zadaniem jest odłączyć obwód od zasilania, zanim przewód nagrzeje się do temperatury grożącej uszkodzeniem izolacji lub pożarem.

W wyłączniku działają dwa niezależne mechanizmy:

• Wyzwalacz bimetalowy (termiczny) — reaguje na przeciążenie. Jeśli przez wyłącznik płynie prąd większy niż In, bimetal nagrzewa się i po pewnym czasie powoduje wyłączenie. Działa wolno i proporcjonalnie: małe przeciążenie = długi czas wyłączenia, duże przeciążenie = szybsze wyłączenie. To ochrona przewodu przed powolnym przegrzewaniem.
• Wyzwalacz magnetyczny (elektromagnetyczny) — reaguje na gwałtowny wzrost prądu typowy dla zwarcia. Zadziała natychmiastowo. Ale tylko wtedy, gdy prąd zwarciowy przekroczy próg wyzwolenia charakterystyczny dla danej litery: B, C lub D.

Właśnie ten próg wyzwolenia magnetycznego jest sednem różnicy między B, C i D. To on decyduje, przy jakiej wartości prądu wyłącznik zadziała szybko — co z kolei bezpośrednio wpływa na spełnienie warunku samoczynnego wyłączenia zasilania w przypadku zwarcia.

Prąd znamionowy In a charakterystyka B, C, D — gdzie leży różnica

Prąd znamionowy In określa, przy jakim prądzie ciągłym wyłącznik pracuje bez wyłączenia. B16, C16 i D16 mają identyczne In = 16 A — każdy z nich wytrzyma 16 A w normalnych warunkach pracy bez zadziałania.

Różnica leży w krotności prądu znamionowego, przy której zadziała wyzwalacz magnetyczny — czyli w progu szybkiego, natychmiastowego wyłączenia przy zwarciu. Norma PN-EN 60898-1 obejmująca wyłączniki nadprądowe do zastosowania w instalacjach domowych i podobnych określa zakresy wyzwolenia magnetycznego dla poszczególnych charakterystyk:

Charakterystyka	Zakres wyzwolenia magnetycznego	Przykład dla In = 16 A
B	3×In do 5×In	48 A – 80 A
C	5×In do 10×In	80 A – 160 A
D	10×In do 20×In	160 A – 320 A

Dolna granica zakresu to prąd, poniżej którego wyłącznik nie może zadziałać magnetycznie. Górna granica to prąd, powyżej którego musi zadziałać natychmiastowo. Przy sprawdzaniu instalacji przyjmuje się górną granicę jako Ia, czyli prąd zadziałania zabezpieczenia — wartość, którą prąd w obwodzie musi przekroczyć, żeby wyłącznik na pewno zadziałał szybko.

Konsekwencja jest prosta: im wyższa charakterystyka, tym wyższy prąd zwarciowy musi popłynąć przy zwarciu. A żeby taki prąd mógł popłynąć — impedancja pętli zwarcia musi być odpowiednio niska.

Dlaczego zmiana B na C może być błędem

Jeżeli wyłącznik B16 często zadziała, rozwiązaniem nie jest automatyczna wymiana na C16. Najpierw trzeba ustalić, dlaczego zadziałał — i czy obwód spełni warunek samoczynnego wyłączenia zasilania przy nowym aparacie.

Norma PN-HD 60364-4-41 obejmuje ochronę przed porażeniem elektrycznym i formułuje warunek samoczynnego wyłączenia zasilania: w przypadku zwarcia doziemnego zabezpieczenie musi odłączyć obwód w czasie wymaganym dla danego obwodu i układu sieci. Żeby wyłącznik zadziałał w tym czasie, prąd zwarciowy musi przekroczyć próg wyzwolenia magnetycznego danej charakterystyki.

Na to, jak duży będzie prąd zwarciowy, wpływa impedancja pętli zwarcia Zs. Im wyższy wymagany prąd zadziałania Ia, tym niższa musi być dopuszczalna impedancja pętli zwarcia Zs:

Pozory mocniejszej ochrony — wyłącznik, który „nie wysiada tak często” — mogą oznaczać, że przy poważnym zwarciu nie zadziała w wymaganym czasie. A to właśnie w tych sytuacjach szybkość wyłączenia decyduje o bezpieczeństwie.

Pętla zwarcia — co to jest i dlaczego trzeba mierzyć impedancję

Pętla zwarcia to droga przepływu prądu zwarciowego. W uproszczeniu, dla układów TN — jest to ścieżka od transformatora, przez przewód zasilający, rozdzielnicę, obwód i miejsce zwarcia, z powrotem do transformatora przez przewód ochronny PE. Impedancja pętli zwarcia Zs to mierzalna wartość tej drogi — suma rezystancji i reaktancji wszystkich jej elementów. Im większa Zs, tym mniejszy prąd przepłynie przy zwarciu. Im wyższa charakterystyka — B, C lub D — tym większy prąd zwarciowy jest potrzebny do szybkiego zadziałania wyzwalacza magnetycznego, co wymaga odpowiednio niskiej Zs.

Im dłuższy i cieńszy przewód, tym wyższa impedancja, tym mniejszy prąd przy zwarciu. W instalacjach z długimi obwodami lub małymi przekrojami przewodów impedancja może być na tyle wysoka, że przy zwarciu wyłącznik zadziała termicznie — powoli — zamiast magnetycznie, natychmiastowo.

W układzie TT ocena warunku samoczynnego wyłączenia zasilania jest osobnym zagadnieniem — impedancja pętli jest tam zazwyczaj znacznie wyższa, a wyłączniki nadprądowe często nie są w stanie samodzielnie spełnić warunku wyłączenia w wymaganym czasie. Dlatego w układach TT ochrona jest realizowana z udziałem RCD. Ten artykuł skupia się na typowych instalacjach krajowych w układzie TN.

Pomiar impedancji pętli zwarcia Zs jest jednym z podstawowych badań przy ocenie, czy dobrane zabezpieczenie nadprądowe zadziała w wymaganym czasie. Norma PN-HD 60364-6 obejmuje sprawdzanie instalacji i określa zakres tych pomiarów. Bez pomiaru (albo dokładnych obliczeń projektowych) nie ma możliwości pewnego potwierdzenia, że warunek samoczynnego wyłączenia zasilania jest spełniony. Dotyczy to każdej charakterystyki — B, C i D.

Jeżeli nie ma protokołu z aktualnym pomiarem impedancji pętli zwarcia Zs dla danego obwodu, wybór charakterystyki wyłącznika jest decyzją bez pełnej podstawy technicznej.

Przewód: przekrój, sposób ułożenia, obciążalność i długość obwodu

Wyłącznik dobiera się do przewodu, nie przewód do wyłącznika. Podstawowa zasada koordynacji zabezpieczenia z przewodem wymaga, żeby kilka wartości prądowych było ze sobą spójnych:

• IB — prąd obciążenia obwodu — rzeczywisty prąd pobierany przez odbiorniki w normalnych warunkach pracy.
• In — prąd znamionowy zabezpieczenia — próg, powyżej którego wyłącznik zacznie reagować termicznie na przeciążenie.
• Iz — obciążalność długotrwała przewodu — maksymalny prąd, który może płynąć przez przewód bez przekroczenia dopuszczalnej temperatury izolacji.

Te trzy wartości muszą być skoordynowane: IB ≤ In ≤ Iz. Wyłącznik musi mieć prąd znamionowy nie mniejszy niż prąd obciążenia i nie większy niż obciążalność przewodu. Norma PN-HD 60364-5-52 dotycząca oprzewodowania i obciążalności określa metody wyznaczania Iz dla różnych warunków ułożenia.

Obciążalność Iz zależy od kilku czynników jednocześnie:

• Przekrój żyły i materiał — miedź i aluminium mają różną przewodność i różne obciążalności przy tym samym przekroju.
• Metoda układania — kabel w rurce PVC, podtynkowo, w gruncie, swobodnie na powietrzu, w korytku — każda metoda ma inne warunki chłodzenia i inny dopuszczalny prąd ciągły.
• Temperatura otoczenia — w wyższej temperaturze obciążalność spada; w kotłowniach i ciepłych pomieszczeniach technicznych to istotna różnica.
• Skupienie kabli — wiele kabli w jednej rurce lub wiązce nagrzewa się wzajemnie; obciążalność każdego z nich jest wtedy mniejsza niż przy ułożeniu pojedynczym.

Długość obwodu wpływa na impedancję pętli zwarcia Zs — dłuższy obwód przy tym samym przekroju to wyższa impedancja i mniejszy prąd zwarciowy w końcowym punkcie. Dla wyłączników C i D, wymagających wyższego prądu zwarciowego do szybkiego zadziałania, długość obwodu może być kluczowym ograniczeniem technicznym.

Osobno warto uwzględnić spadek napięcia. Norma PN-HD 60364-5-52 podaje zalecane wartości dopuszczalnego spadku napięcia od przyłącza do urządzenia. Długie obwody — szczególnie do silników, pomp czy urządzeń precyzyjnych — mogą wymagać większych przekrojów, niż wynikałoby z samej obciążalności prądowej. Większy przekrój zmienia też impedancję pętli zwarcia Zs, co ma wpływ na dobór charakterystyki wyłącznika.

Kiedy B, kiedy C, kiedy D

Charakterystyka B — typowe instalacje mieszkaniowe

B jest właściwym wyborem do obwodów bez dużych prądów rozruchowych: obwody oświetleniowe, obwody gniazd zasilające urządzenia AGD, grzejniki, proste urządzenia rezystancyjne. Dla charakterystyki B zwykle łatwiej spełnić warunek samoczynnego wyłączenia zasilania niż dla C lub D, bo wymagany prąd do zadziałania wyzwalacza magnetycznego jest niższy. Nie zwalnia to jednak z pomiaru lub obliczeń — każdy obwód wymaga osobnej weryfikacji.

B może zadziałać przy intensywnym starcie silnika lub urządzenia z wysokim prądem rozruchowym — i to jest sygnał do sprawdzenia, czy to normalne chwilowe przeciążenie, realny problem w obwodzie czy błąd doboru aparatu.

Charakterystyka C — urządzenia z prądem rozruchowym

C stosuje się tam, gdzie urządzenie przy włączeniu pobiera przez chwilę prąd znacznie wyższy niż prąd roboczy — co jest normalnym stanem pracy, nie awarią. Klimatyzatory, pompy, urządzenia z silnikami indukcyjnymi, niektóre transformatory. Prąd rozruchowy może być wielokrotnie wyższy od prądu znamionowego, ale trwa krótko — B reagowałby niepotrzebnie.

C w obwodzie gniazd mieszkaniowych nie jest automatycznym błędem — jest błędem wtedy, gdy instalacja nie spełnia warunku samoczynnego wyłączenia zasilania przy tej charakterystyce, bo impedancja pętli zwarcia Zs jest za wysoka. To weryfikuje się pomiarem lub obliczeniami, nie zmysłem.

Charakterystyka D — tylko z pełnym uzasadnieniem

D stosuje się przy bardzo dużych prądach rozruchowych: duże silniki trójfazowe, spawarki, transformatory dużej mocy, specjalistyczne urządzenia przemysłowe. Wysoki próg wyzwolenia magnetycznego — do 20×In — sprawia, że D jest bardzo wymagające pod względem impedancji pętli zwarcia Zs. Nawet przy niedużej odległości od rozdzielnicy impedancja musi być wyjątkowo niska, żeby wyłącznik mógł zadziałać w wymaganym czasie.

D w typowej instalacji mieszkaniowej bez dokumentacji i pomiarów potwierdzających spełnienie warunków bezpieczeństwa to poważny błąd. Zastosowanie D nie jest „wzmocnieniem ochrony” — to zmiana parametrów ochrony, która może de facto tę ochronę osłabić.

Zdolność zwarciowa aparatu

Wyłącznik nadprądowy musi nie tylko zareagować na zwarcie, ale też fizycznie wytrzymać energię przepływającą przez jego styki w trakcie wyłączania. To określa parametr zdolności zwarciowej (Icn) — wyrażony w kiloamperach: 3 kA, 6 kA, 10 kA i wyżej.

Jeśli spodziewany prąd zwarciowy w miejscu zainstalowania wyłącznika przekracza jego zdolność zwarciową, aparat może zostać uszkodzony w trakcie wyłączania — co oznacza utratę właściwości ochronnych lub zagrożenie pożarowe. Wyłącznik musi mieć zdolność zwarciową co najmniej równą spodziewanemu prądowi zwarciowemu w danym punkcie instalacji.

W instalacjach domowych spodziewane prądy zwarciowe zależą od impedancji sieci zasilającej — im bliżej złącza kablowego lub transformatora, tym wyższe. Bez dokumentacji projektowej ustalenie tej wartości wymaga obliczeń lub pomiaru. Wyłącznik 6 kA może być niewystarczający w punktach instalacji o niskiej impedancji sieci.

Najczęstsze błędy przy doborze wyłącznika

• Zmiana B na C bez pomiarów — tylko dlatego, że wyłącznik wysiada. Zamiast szukać przyczyny, „leczona” jest manifestacja problemu, a ochrona obwodu może zostać osłabiona przez wyższy próg wyzwolenia magnetycznego.
• Ignorowanie impedancji pętli zwarcia Zs — wybór aparatu bez sprawdzenia, czy prąd zwarciowy w końcowym punkcie obwodu wystarczy do szybkiego wyzwolenia przy nowej charakterystyce.
• Nieuwzględnienie metody układania przewodów — kabel w rurce PVC ma inną obciążalność niż kabel swobodnie na powietrzu; wyłącznik dobrany tylko na podstawie przekroju żyły może nie spełniać zasady koordynacji IB ≤ In ≤ Iz.
• Pomijanie długości obwodu — dłuższy obwód przy tym samym przekroju to wyższa impedancja pętli zwarcia Zs i mniejszy prąd zwarciowy, co utrudnia spełnienie warunku wyłączenia — szczególnie dla C i D.
• Stosowanie D w instalacjach mieszkaniowych bez uzasadnienia, obliczeń i dokumentacji.
• Myślenie, że wyższy typ charakterystyki = mocniejsza ochrona. D nie jest „lepsza” od B — jest przeznaczona do innych zastosowań i stawia znacznie wyższe wymagania wobec impedancji pętli zwarcia Zs.
• Brak weryfikacji zdolności zwarciowej — zainstalowanie wyłącznika 6 kA w miejscu, gdzie spodziewany prąd zwarciowy może przekraczać tę wartość.

Co sprawdza elektryk przed doborem zabezpieczenia nadprądowego

• Przekrój, materiał i metodę ułożenia przewodów w obwodzie — żeby wyznaczyć obciążalność Iz i zweryfikować koordynację IB ≤ In ≤ Iz.
• Rodzaj i charakterystykę prądową odbiorników zasilanych z obwodu — prąd roboczy IB i ewentualny prąd rozruchowy.
• Impedancję pętli zwarcia Zs w końcowym punkcie obwodu — pomiarem lub na podstawie obliczeń projektowych.
• Spodziewany prąd zwarciowy w punkcie zainstalowania wyłącznika — pod kątem doboru zdolności zwarciowej aparatu (Icn).
• Układ sieci (TN-S, TN-C-S, TT) — bo zarówno warunki samoczynnego wyłączenia zasilania, jak i sposób oceny wymagań różnią się w zależności od układu.
• Długość i trasę obwodów — szczególnie istotne dla długich obwodów i przy charakterystykach C i D.
• Dokumentację projektową i protokoły pomiarów — jeśli nie ma aktualnych danych, podstawą doboru muszą być pomiary, nie założenia.

Czego właściciel domu nie powinien robić sam

Samodzielna wymiana wyłącznika na inny typ lub inną charakterystykę — nawet gdy operacja fizyczna wydaje się prosta — może mieć konsekwencje niewidoczne bez pomiarów. Nieodpowiedni wyłącznik może dawać fałszywe poczucie bezpieczeństwa i nie spełniać warunku ochrony w chwili, gdy będzie naprawdę potrzebny.

Dobór i wymiana wyłącznika nadprądowego wymaga znajomości instalacji, pomiarów i odpowiednich kwalifikacji. To nie jest operacja kosmetyczna na tablicy rozdzielczej.

Podsumowanie

Dobór wyłącznika nadprądowego to decyzja techniczna oparta na danych: przekrój i obciążalność przewodu, charakter i prąd odbiorników, impedancja pętli zwarcia Zs, spodziewany prąd zwarciowy i sposób ułożenia przewodów. Nie jest to wybór z półki „B albo C, zależy co tańsze”.

Wyłącznik B16, C16 i D16 mają ten sam prąd znamionowy — ale każdy z nich wymaga innych warunków instalacji do tego, żeby poprawnie chronić obwód. Im wyższa charakterystyka, tym wyższy prąd musi popłynąć w obwodzie przy zwarciu, żeby wyłącznik zadziałał w czasie wymaganym przez przepisy. A to wymaga odpowiednio niskiej impedancji pętli zwarcia Zs i poprawnie dobranego przekroju przewodu. Nie każda instalacja te warunki spełnia.

Norma PN-HD 60364-4-43 obejmuje ochronę przed prądem przetężeniowym i reguluje zasady doboru zabezpieczeń nadprądowych oraz ich koordynacji z przewodem. Norma PN-HD 60364-4-41 obejmuje ochronę przed porażeniem i formułuje wymagania samoczynnego wyłączenia zasilania. Obie obowiązują niezależnie od tego, co jest napisane na aparacie.

Wymiana wyłącznika bez sprawdzenia tych warunków nie wzmacnia instalacji. Może ją osłabić — i to na poziomie, który nie jest widoczny bez pomiarów impedancji pętli zwarcia Zs i wiedzy o tym, jak instalacja zachowuje się przy zwarciu.

---
