Co pokazuje miernik elektryka? Czego nie widać

Klient patrzy na nowe gniazdko, estetycznie wykonaną rozdzielnicę albo panele na dachu i mówi: „wygląda dobrze”. I rzeczywiście — może wygląda dobrze. Problem w tym, że wygląd niczego nie gwarantuje. Czy przewód ochronny jest ciągły na całej trasie, czy zabezpieczenie zadziała wystarczająco szybko, czy różnicówka faktycznie wyłączy obwód, czy uziemienie ma sens — tego nie da się ocenić wzrokiem. To pokazuje dopiero miernik.

Czego nie widać gołym okiem?

Instalacja elektryczna ma dwie warstwy. Pierwsza to to, co widać: estetyka, ułożenie przewodów, porządek w rozdzielnicy, nowy osprzęt. Druga to to, co działa „pod spodem” — parametry, które decydują o tym, czy w razie awarii ochrona faktycznie zadziała, a nie tylko teoretycznie istnieje.

Te dwie warstwy nie muszą się ze sobą zgadzać. Można mieć estetyczną, równo poprowadzoną instalację z luźno dokręconym przewodem ochronnym w jednej puszce. Można mieć starą, nieefektowną rozdzielnicę, w której wszystko działa tak, jak powinno. Sam wygląd nie mówi nic o tym, co się stanie w momencie zwarcia, przebicia izolacji albo porażenia.

W skrócie

Wygląd instalacji i jej rzeczywiste parametry ochronne to dwie różne sprawy. Jedyny sposób, by sprawdzić drugą warstwę, to pomiar — nie oglądanie, nie „wydaje mi się”, nie testowanie przyciskiem TEST na różnicówce raz na rok.

Co tak naprawdę pokazuje miernik wielofunkcyjny

W swojej pracy używam miernika Sonel MPI-540-PV, ale najważniejsze nie jest samo logo na obudowie. Chodzi o to, że miernik wielofunkcyjny pozwala sprawdzić kilka różnych parametrów instalacji — i każdy z nich odpowiada na inne pytanie o bezpieczeństwo.

W praktyce, w jednym przejściu po instalacji, miernik pozwala sprawdzić m.in.:

impedancję pętli zwarcia — czy zabezpieczenie zadziała w razie zwarcia,
ciągłość przewodów ochronnych — czy PE jest połączony na całej trasie,
działanie wyłączników różnicowoprądowych (RCD) — czy różnicówka faktycznie wyłącza obwód w zadanym czasie,
rezystancję izolacji — czy izolacja przewodów nie jest uszkodzona albo zawilgocona,
rezystancję uziemienia — czy układ uziemiający ma sens techniczny,
parametry instalacji fotowoltaicznej — m.in. po stronie DC, jeśli miernik ma odpowiednie funkcje PV.

To są konkretne liczby. Same w sobie niczego nie „udowadniają” bez interpretacji — ale bez nich nie ma nic. Bez pomiaru jest tylko przypuszczenie.

Pętla zwarcia — czy zabezpieczenie ma szansę zadziałać

Zabezpieczenie w rozdzielnicy — bezpiecznik albo wyłącznik nadmiarowo-prądowy — ma zadanie: wyłączyć obwód, gdy popłynie prąd zwarcia. Ale żeby to zrobiło w rozsądnym czasie, prąd zwarcia musi być wystarczająco duży. A to zależy od impedancji pętli zwarcia — czyli od tego, jaką „drogę” i jaki opór ma prąd na trasie od źródła, przez przewody, do miejsca zwarcia i z powrotem.

Długa trasa kabla, słabe połączenia, przekrój przewodu dobrany na granicy, korozja na zaciskach — wszystko to zwiększa impedancję pętli. Z zewnątrz instalacja wygląda identycznie. Dopiero pomiar pokazuje, czy zabezpieczenie zdąży zareagować, czy w danym punkcie instalacji ochrona jest na papierze, a nie w praktyce.

RCD — czy różnicówka działa, a nie tylko jest w rozdzielnicy

Wyłącznik różnicowoprądowy (RCD, popularnie „różnicówka”) jest jednym z najważniejszych elementów ochrony przed porażeniem. Problem jest taki, że sama jego obecność w rozdzielnicy nic nie gwarantuje. RCD może być źle podłączony, może mieć uszkodzony mechanizm, może mieć źle dobrany prąd zadziałania do danego obwodu — i z zewnątrz wygląda identycznie jak sprawny.

Przycisk TEST na obudowie sprawdza tylko, czy mechanizm wyzwalania w ogóle się rusza — to mniej niż połowa historii. Pomiar miernikiem sprawdza realny czas i prąd zadziałania w warunkach zbliżonych do rzeczywistego wycieku, czyli odpowiada na pytanie, które naprawdę ma znaczenie: czy w sytuacji zagrożenia RCD zadziała wystarczająco szybko.

Bezpieczeństwo

To, że RCD zadziałał przy pierwszym sprawdzeniu instalacji, nie znaczy, że za rok, pięć albo dziesięć lat ten sam wyłącznik nadal działa poprawnie. Mechanizmy mechaniczne się starzą. Jeśli instalacja jest stara i nikt nigdy nie sprawdzał RCD pomiarem — to pytanie warte zadania elektrykowi przy najbliższej okazji, nie odkładania w nieskończoność.

Ciągłość przewodu ochronnego PE

Przewód ochronny (PE) łączy metalowe, dostępne dotykowi elementy instalacji i urządzeń z układem uziemiającym. Jego zadaniem jest odprowadzić prąd w razie uszkodzenia izolacji, zanim człowiek dotknie obudowy pod napięciem. Żeby to działało, PE musi być ciągły na całej trasie — bez przerw, bez luźnych połączeń, bez „zapomnianego” żółto-zielonego przewodu w jednej z puszek.

Przerwa w PE jest jednym z tych problemów, których praktycznie nie widać. Gniazdko wygląda normalnie, urządzenie działa, wszystko jest pod prądem — do momentu, gdy coś pójdzie nie tak i okazuje się, że obudowa, która powinna być bezpieczna, jest pod napięciem, bo droga odprowadzenia prądu była przerwana. Pomiar ciągłości PE sprawdza to wcześniej, zanim dojdzie do sytuacji, w której ma to znaczenie.

Rezystancja izolacji — problemy ukryte w przewodach

Izolacja przewodów oddziela żyły pod napięciem od siebie i od uziemionych elementów instalacji. Z czasem — pod wpływem wilgoci, temperatury, starzenia materiału albo mechanicznego uszkodzenia — izolacja może się degradować. Z zewnątrz przewód może wyglądać normalnie, bo problem jest w samej strukturze izolacji, nie na jej powierzchni.

Pomiar rezystancji izolacji sprawdza, jak dobrze izolacja nadal oddziela poszczególne żyły. Niska wartość to sygnał, że gdzieś na trasie jest zawilgocenie, uszkodzenie albo postępująca degradacja — często długo przed tym, zanim objawi się to jako widoczna awaria, wybijająca różnicówka albo iskrzenie.

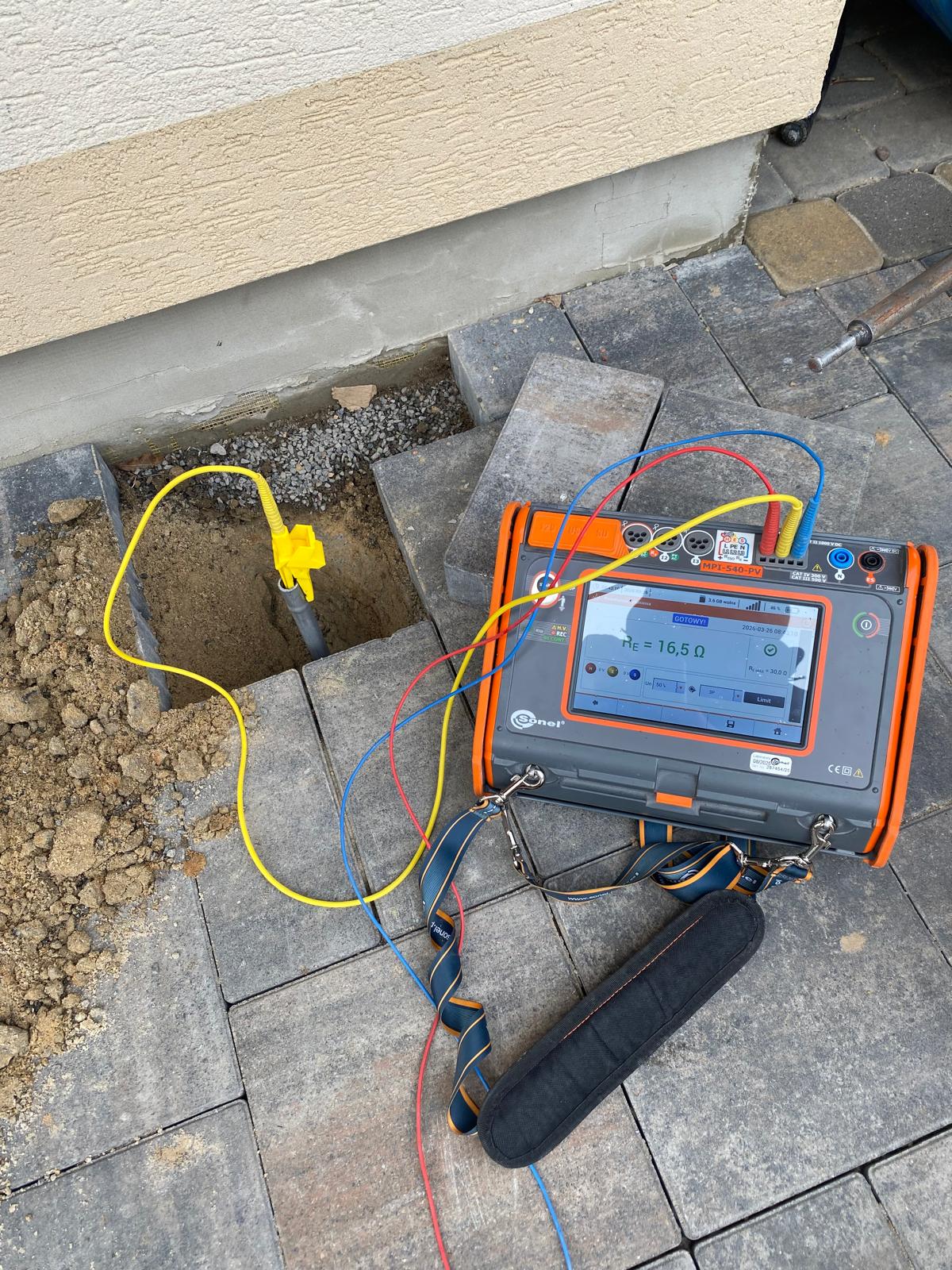

Uziemienie — wynik, którego nie da się ocenić wzrokiem

Uziemienie to element instalacji, który najczęściej jest całkowicie niewidoczny — bednarka albo przewód uziemiający idzie w ziemi, do elektrody, której nikt na bieżąco nie ogląda. Z wierzchu widać tylko zacisk i ewentualnie kawałek przewodu przy fundamencie.

To, czy układ uziemiający ma sens techniczny, zależy od rezystancji uziemienia — czyli od tego, jak skutecznie elektroda „oddaje” prąd do gruntu. Na tę wartość wpływa rodzaj gruntu, jego wilgotność, długość i rozmieszczenie elektrod, korozja połączeń. Wszystko to są czynniki, które zmieniają się w czasie i których nie sprawdzi się, patrząc na zacisk przy ścianie. Pomiar uziemienia jest jedynym sposobem, by powiedzieć coś konkretnego o stanie tego elementu instalacji.

Instalacje fotowoltaiczne — dlaczego pomiary są tu jeszcze ważniejsze

W instalacji PV do standardowych pomiarów instalacji elektrycznej dochodzi dodatkowa warstwa — strona DC, czyli panele, okablowanie między panelami i falownikiem, a często też elementy montowane na dachu, w trudno dostępnych miejscach. Błędy po stronie DC (np. złe połączenia, uszkodzona izolacja kabli na dachu, nieprawidłowo dobrane parametry stringów) bywają trudniejsze do zauważenia niż po stronie standardowej instalacji 230/400 V — i jednocześnie mogą generować ryzyko pożarowe przez długi czas, zanim ktoś to zauważy.

Miernik z funkcjami PV pozwala sprawdzić parametry instalacji fotowoltaicznej w sposób, który odpowiada specyfice tej instalacji — m.in. parametry napięciowo-prądowe stringów i stan izolacji okablowania DC. To są pomiary, które przy klasycznej instalacji w ogóle nie wchodzą w grę, a w PV są kluczowe.

Czego pilnować przy PV

Przy odbiorze instalacji fotowoltaicznej warto zapytać wykonawcę, czy w protokole są ujęte pomiary strony DC, a nie tylko standardowe pomiary instalacji elektrycznej budynku. To dwie różne rzeczy — i obie powinny się znaleźć w dokumentacji odbiorowej.

Dlaczego sam dobry miernik nie wystarczy

Dobry miernik wielofunkcyjny to narzędzie — i jak każde narzędzie, sam siebie nie obsłuży. Pokazuje liczby: omy, miliamperów, milisekundy, megaomy. To, czy te liczby są w porządku dla danego obwodu, danej instalacji, danego typu zabezpieczenia, wymaga wiedzy i doświadczenia elektryka. Ten sam wynik może być prawidłowy w jednym obwodzie i sygnałem problemu w innym — zależnie od tego, jaki przekrój przewodu, jaki typ zabezpieczenia, jaka długość trasy.

Innymi słowy: miernik daje dane. Elektryk daje interpretację. Bez jednego z tych elementów druga część jest bezwartościowa — sama liczba w protokole, której nikt nie umie odczytać, jest tylko papierem. Liczba w protokole, którą elektryk umie wyjaśnić w kontekście konkretnej instalacji, jest informacją, na podstawie której można podjąć decyzję.

Z mojej praktyki

W swojej pracy korzystam z miernika wielofunkcyjnego Sonel MPI-540-PV. Nie dlatego, że sam miernik załatwia temat — tylko dlatego, że przy pomiarach liczy się połączenie trzech rzeczy: dobrego sprzętu, wiedzy elektryka i poprawnej interpretacji wyniku. Miernik pokazuje liczby, ale to ja muszę wiedzieć, co one oznaczają dla konkretnej instalacji — czy ten wynik pętli zwarcia jest w porządku dla tego zabezpieczenia, czy ta rezystancja izolacji to jeszcze normalne starzenie się przewodu, czy już sygnał, że trzeba go wymienić.

Dobry miernik z funkcjami PV przydaje się też przy fotowoltaice — żeby sprawdzić stronę DC tak samo rzetelnie, jak standardową instalację budynku, bez przerzucania się między różnymi urządzeniami.

Co klient powinien dostać po pomiarach

Po wykonanych pomiarach klient powinien otrzymać protokół — dokument z wynikami pomiarów dla poszczególnych obwodów, wraz z oceną, czy wyniki są prawidłowe. To nie powinna być tylko kartka z liczbami. Wartościowy protokół to dokument, który:

jasno wskazuje, które obwody zostały zmierzone i jakie parametry sprawdzono,
zawiera ocenę wyników, nie tylko same liczby,
w razie nieprawidłowości wskazuje, czego dotyczy problem i co dalej,
jest podpisany przez osobę z odpowiednimi uprawnieniami.

Jeśli protokół jest tylko zbiorem liczb bez żadnego komentarza — warto zapytać wykonawcę, co te liczby oznaczają. Jeśli nie umie odpowiedzieć w sposób zrozumiały, to sygnał ostrzegawczy, niezależnie od tego, jak dobrym miernikiem zostały zrobione pomiary.

Częsty błąd

Próbnik napięcia, śrubokręt neonowy albo „kontrolka” pokazują tylko, że w danym punkcie jest napięcie — albo że go nie ma. Nie mówią nic o impedancji pętli, stanie izolacji, czasie zadziałania RCD czy rezystancji uziemienia. To są zupełnie inne kategorie informacji i jedno nie zastępuje drugiego.

Kiedy warto zlecić pomiary

Pomiary instalacji elektrycznej mają sens nie tylko przy odbiorze nowego domu. Sytuacje, w których warto je rozważyć:

odbiór nowej instalacji albo nowego domu — przed podpisaniem protokołu odbioru,
po większym remoncie instalacji elektrycznej,
po awarii — np. po wybiciu różnicówki, po zwarciu, po widocznym uszkodzeniu przewodu,
przy starszej instalacji, której nikt wcześniej nie mierzył,
przy montażu lub odbiorze instalacji fotowoltaicznej.

We wszystkich tych sytuacjach łączy je jedno: instalacja może wyglądać tak samo przed i po — różnicę widać dopiero w wynikach pomiarów.

FAQ

Czy nowa instalacja zawsze wymaga pomiarów?

Tak — pomiary są częścią odbioru nowej instalacji elektrycznej, niezależnie od tego, jak „ładnie” instalacja wygląda. To standardowy element, bez którego protokół odbioru jest niekompletny.

Czy mogę sam sprawdzić, czy moja instalacja jest bezpieczna?

W ograniczonym zakresie — np. testując przycisk TEST na różnicówce raz na jakiś czas. Ale to nie zastępuje pomiarów miernikiem wielofunkcyjnym, które sprawdzają parametry niedostępne dla użytkownika bez odpowiedniego sprzętu i uprawnień.

Czy stara instalacja, która „działa”, musi być sprawdzana pomiarami?

To, że instalacja „działa” w sensie codziennego użytkowania, nie mówi nic o jej parametrach ochronnych. Stara instalacja, w której nikt nigdy nie wykonywał pomiarów, jest dobrym kandydatem do sprawdzenia — zwłaszcza jeśli planowany jest remont albo zauważalne są sygnały ostrzegawcze (np. częste wybijanie różnicówki).

Czy przy fotowoltaice pomiary różnią się od standardowych?

Częściowo tak — standardowa instalacja budynku jest sprawdzana w typowym zakresie, ale dodatkowo trzeba zmierzyć stronę DC instalacji PV, do czego potrzebny jest miernik z odpowiednimi funkcjami pomiarowymi.
