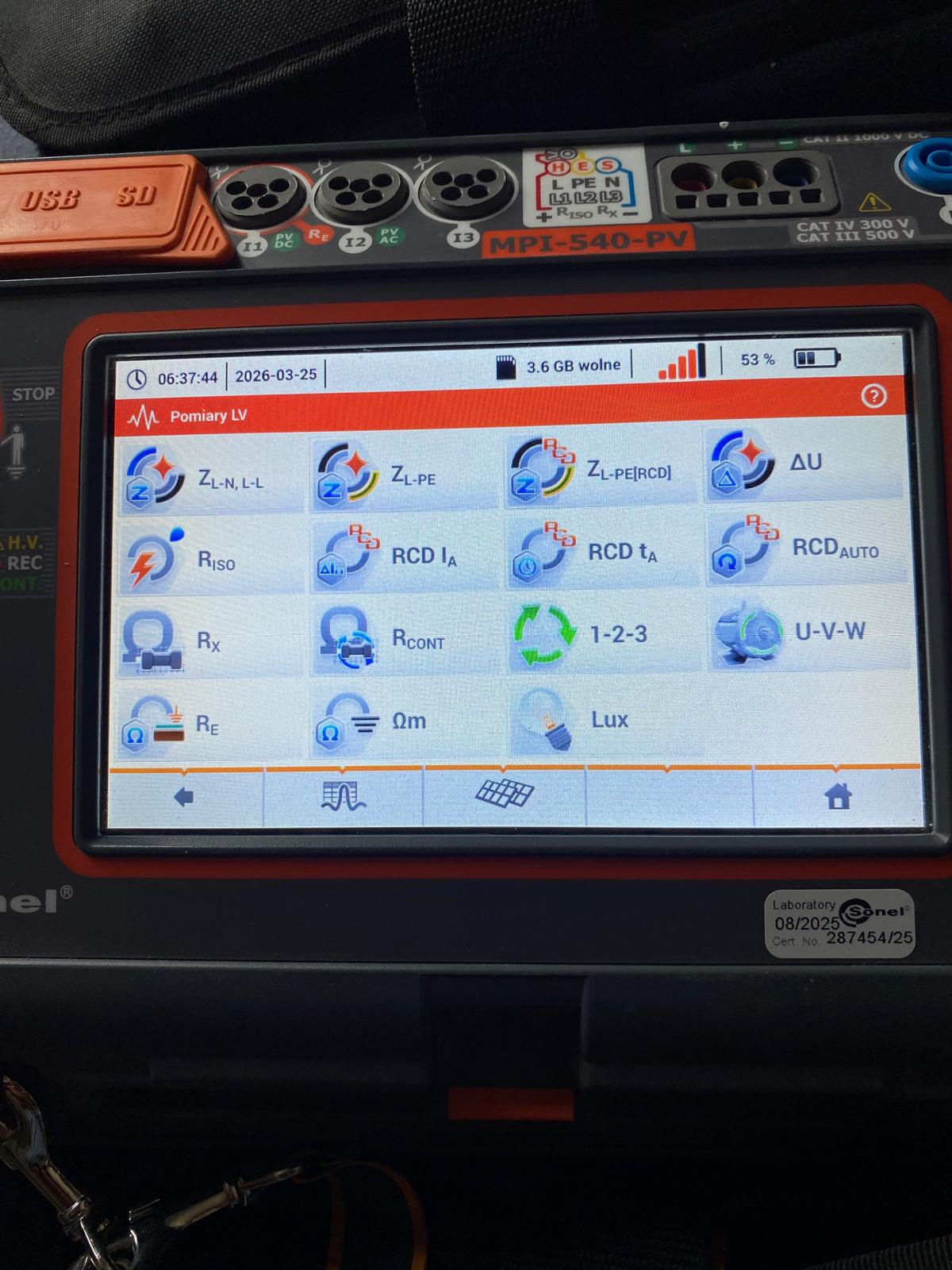

Miernik Sonel MPI-540-PV – ekran z funkcjami pomiarów odbiorczych instalacji elektrycznej

Pomiary instalacji elektrycznej — co sprawdza elektryk, co pokazuje miernik i co musi być w protokole

Klient patrzy na nowe gniazdko, estetycznie wykonaną rozdzielnicę albo panele na dachu i mówi: „wygląda dobrze”. I może rzeczywiście wygląda dobrze. Problem w tym, że wygląd niczego nie gwarantuje. Czy przewód ochronny jest ciągły na całej trasie, czy zabezpieczenie zadziała wystarczająco szybko, czy różnicówka faktycznie wyłączy obwód — tego nie da się ocenić wzrokiem. To pokazuje dopiero miernik, a wynik trafia do protokołu.

Czego nie widać gołym okiem

Instalacja elektryczna ma dwie warstwy. Pierwsza to to, co widać: estetyka, ułożenie przewodów, porządek w rozdzielnicy, nowy osprzęt. Druga to to, co działa „pod spodem” — parametry, które decydują o tym, czy w razie awarii ochrona faktycznie zadziała, a nie tylko teoretycznie istnieje.

Te dwie warstwy nie muszą się ze sobą zgadzać. Można mieć estetyczną, równo poprowadzoną instalację z luźno dokręconym przewodem ochronnym w jednej puszce. Można mieć starą, nieefektowną rozdzielnicę, w której wszystko działa tak, jak powinno. Sam wygląd nie mówi nic o tym, co się stanie w momencie zwarcia, przebicia izolacji albo porażenia.

Kiedy wykonuje się pomiary

  • po zakończeniu nowej instalacji — przed odbiorem i oddaniem do użytkowania,
  • po modernizacji lub rozbudowie — wymiana rozdzielnicy, zmiana układu obwodów, wymiana okablowania,
  • po większym remoncie, jeśli ingerowano w instalację — bruzdy, przepusty, nowe punkty odbiorcze,
  • po podłączeniu urządzeń z osobnymi obwodami — np. pompy ciepła, wallboxa czy fotowoltaiki,
  • przy podejrzeniu usterki — różnicówka wyłącza bez wyraźnej przyczyny, nagrzewają się gniazdka, widać ślady przepalenia,
  • po zalaniu, pożarze albo innym zdarzeniu, które mogło uszkodzić instalację,
  • przy zakupie starszego domu — kiedy nie wiadomo, w jakim stanie jest instalacja i czy kiedykolwiek ją mierzono.

Pomiary nie są potrzebne po każdej drobnej pracy. Ale każda zmiana w układzie ochrony — przewody PE, rozdzielnica, wyłączniki RCD — powinna być po zakończeniu zmierzona.

Co elektryk sprawdza podczas pomiarów

Zakres zależy od rodzaju instalacji i tego, co zostało wykonane. W typowym domu jednorodzinnym elektryk sprawdza kilka rzeczy — i każda odpowiada na inne pytanie o bezpieczeństwo.

Ciągłość przewodów ochronnych

Przewód ochronny (PE) łączy metalowe, dostępne dotykowi elementy instalacji i urządzeń z układem uziemiającym. Ma odprowadzić prąd w razie uszkodzenia izolacji, zanim człowiek dotknie obudowy pod napięciem. Żeby to działało, PE musi być ciągły na całej trasie — bez przerw, bez luźnych połączeń, bez „zapomnianego” żółto-zielonego przewodu w jednej z puszek. Przerwy w PE praktycznie nie widać: gniazdko wygląda normalnie, urządzenie działa. Więcej: pomiar ciągłości przewodów ochronnych.

Rezystancja izolacji

Izolacja przewodów oddziela żyły pod napięciem od siebie i od uziemionych elementów instalacji. Z czasem — pod wpływem wilgoci, temperatury, starzenia materiału albo uszkodzenia mechanicznego — może się degradować, choć z zewnątrz przewód wygląda normalnie. Niska wartość rezystancji izolacji to sygnał, że gdzieś na trasie jest zawilgocenie albo uszkodzenie, często długo przed tym, zanim objawi się to wybijającą różnicówką albo iskrzeniem.

Ekran miernika Sonel MPI-540-PV z ustawieniami pomiaru rezystancji izolacji: napięcie pomiarowe i próg minimalny
Ustawienia pomiaru rezystancji izolacji w moim mierniku Sonel MPI-540-PV. Napięcie pomiarowe i próg minimalny dobiera się do badanego obwodu — tu 1000 V i 2,00 MΩ.

Impedancja pętli zwarcia

Zabezpieczenie w rozdzielnicy ma wyłączyć obwód, gdy popłynie prąd zwarcia. Żeby zrobiło to w odpowiednim czasie, prąd zwarcia musi być wystarczająco duży — a to zależy od impedancji pętli zwarcia, czyli od drogi, jaką prąd ma do pokonania. Długa trasa kabla, słabe połączenia, przekrój na granicy, korozja na zaciskach — wszystko to zwiększa impedancję. Z zewnątrz instalacja wygląda identycznie. Pętlę mierzy się w punktach odbiorczych, np. w gniazdach, a nie tylko w rozdzielnicy. Więcej: pomiar impedancji pętli zwarcia — co mierzysz i jak oceniać wynik.

Działanie wyłączników różnicowoprądowych (RCD)

Sama obecność różnicówki w rozdzielnicy nic nie gwarantuje. RCD może być źle podłączony, mieć uszkodzony mechanizm albo źle dobrany prąd zadziałania. Przycisk TEST sprawdza tylko, czy mechanizm się rusza. Pomiar miernikiem sprawdza realny czas i prąd zadziałania, czyli to, czy w sytuacji zagrożenia aparat zadziała wystarczająco szybko. Więcej: wyłącznik różnicowoprądowy — jak działa i jak go sprawdzić.

Uziemienie

Dotyczy obiektów z własnym uziomem lub instalacją odgromową. Uziom jest w ziemi i nikt go na bieżąco nie ogląda — z wierzchu widać tylko zacisk. To, czy układ uziemiający ma sens techniczny, zależy od rezystancji uziemienia, na którą wpływa grunt, jego wilgotność, rozmieszczenie elektrod i korozja połączeń. Sprawdzi to tylko pomiar. Więcej: pomiar uziemienia.

Kolejność faz i oględziny rozdzielnicy

W instalacjach trójfazowych sprawdza się kolejność i zgodność faz — ważne przy silnikach, falownikach i urządzeniach wrażliwych na kolejność faz. Część sprawdzenia to też ocena wzrokowa: stan aparatów, opisy obwodów, brak uszkodzeń mechanicznych, poprawność montażu. Jak powinna wyglądać porządna rozdzielnica, pokazuję na zdjęciach w artykule jak powinna wyglądać rozdzielnica w domu.

Fotowoltaika

W instalacji PV dochodzi strona DC: panele, okablowanie między panelami i falownikiem, często w trudno dostępnych miejscach na dachu. Błędy po stronie DC — złe połączenia, uszkodzona izolacja kabli, nieprawidłowo dobrane stringi — bywają trudniejsze do zauważenia niż po stronie 230/400 V, a mogą długo stwarzać ryzyko pożarowe. Miernik z funkcjami PV pozwala sprawdzić m.in. parametry stringów i stan izolacji okablowania DC.

Czego pilnować przy PV

Przy odbiorze fotowoltaiki zapytaj wykonawcę, czy w protokole są pomiary strony DC, a nie tylko standardowe pomiary instalacji budynku. To dwie różne rzeczy i obie powinny się znaleźć w dokumentacji odbiorowej.

Jak czytać wynik — trzy przykłady z moich pomiarów

Miernik pokazuje liczby: omy, miliampery, milisekundy, megaomy. Sama liczba niczego nie rozstrzyga. Trzeba wiedzieć, z czym ją porównać, a to zależy od obwodu, zabezpieczenia i układu sieci. Tak to wygląda na trzech wynikach z mojej pracy.

Pętla zwarcia: 0,62 Ω przy wyłączniku B10

Wyłącznik B10 wyzwala natychmiast najpóźniej przy pięciokrotności prądu znamionowego, czyli przy 50 A. Żeby przy zwarciu i napięciu 230 V popłynął taki prąd, impedancja pętli może wynosić najwyżej 230 / 50 = 4,60 Ω. Zmierzone 0,62 Ω to kilka razy mniej, więc zabezpieczenie zadziała szybko. Ten sam wynik przy wyłączniku C32 (dopuszczalne 0,72 Ω) byłby już blisko granicy. Więcej: pomiar impedancji pętli zwarcia.

Miernik Sonel MPI-540-PV podczas pomiaru impedancji pętli zwarcia w gniazdku, wynik 0,62 oma
Pętla zwarcia zmierzona w gniazdku: ZL-PE = 0,62 Ω, wynik poprawny dla wyłącznika B10.

Uziemienie: 16,5 Ω przy limicie 30 Ω

Przy pomiarze uziemienia limit ustawia się w mierniku według wymagań projektu dla danego obiektu. Tu było to 30 Ω, a wynik 16,5 Ω się w nim mieści. Ten sam wynik może być dobry w jednym miejscu i za wysoki w innym. Zależy też od pogody: wilgotny grunt lepiej przewodzi, w suszy wynik rośnie. Dlatego w protokole liczy się także data pomiaru. Więcej: uziemienie domu — po co i jak się je mierzy.

Miernik Sonel MPI-540-PV podczas pomiaru rezystancji uziemienia przy budynku, na ekranie wynik 16,5 Ω
Pomiar uziemienia metodą trójelektrodową: 16,5 Ω przy limicie 30 Ω ustawionym w mierniku.

Izolacja: powyżej 1 GΩ po przebudowie rozdzielniczki

Po przebudowie splątanej rozdzielniczki w drewnianym domu zmierzyłem rezystancję izolacji: wynik powyżej 1 GΩ. Dla obwodów 230/400 V mierzonych napięciem 500 V norma PN-HD 60364-6 wymaga co najmniej 1 MΩ, więc wynik jest ponad tysiąc razy wyższy od minimum. Niepokoić powinien wynik bliski minimum albo wyraźnie niższy niż w poprzednim pomiarze tego samego obwodu, bo to znak, że izolacja słabnie. Więcej: elektryczne spaghetti w rozdzielniczce.

W każdym z tych przypadków wynik ma sens dopiero razem z opisem obwodu, rodzajem zabezpieczenia i układem sieci. Dlatego w protokole przy każdym wyniku powinno być wiadomo, którego obwodu dotyczy i z jaką wartością go porównano. Jeśli czegoś nie rozumiesz, zapytaj elektryka, które obwody mierzył, a których nie, i czy któryś wynik był blisko granicy.

Z mojej praktyki

W swojej pracy korzystam z miernika wielofunkcyjnego Sonel MPI-540-PV. Nie dlatego, że sam miernik załatwia temat — tylko dlatego, że przy pomiarach liczy się połączenie trzech rzeczy: dobrego sprzętu, wiedzy elektryka i poprawnej interpretacji wyniku. Miernik pokazuje liczby, ale to ja muszę wiedzieć, co one oznaczają dla konkretnej instalacji — czy ten wynik pętli zwarcia jest w porządku dla tego zabezpieczenia, czy ta rezystancja izolacji to jeszcze normalne starzenie się przewodu, czy już sygnał, że trzeba go wymienić.

Protokół — co powinieneś dostać po pomiarach

Po pomiarach elektryk sporządza protokół. Nie musi to być gruby dokument, ale musi dać się z niego odczytać, co sprawdzono, czym i z jakim wynikiem:

  • dane obiektu i wykonawcy, data i zakres badania,
  • wykaz sprawdzonych obwodów,
  • wyniki dla każdego obwodu i punktu pomiarowego, z oceną, czy wynik jest prawidłowy,
  • typ i numer miernika — zwykle z datą lub numerem świadectwa wzorcowania,
  • podpis osoby wykonującej pomiary, z numerem jej świadectwa kwalifikacyjnego obejmującego pomiary.

Protokół jest częścią dokumentacji domu. Trzymaj go razem z innymi dokumentami budynku — przyda się przy przeglądach, ubezpieczeniu, rozliczeniu szkody, reklamacji u wykonawcy albo sprzedaży nieruchomości. Warto zapytać elektryka o protokół jeszcze przed zleceniem pracy — nie każda firma wystawia go standardowo.

Dlaczego sam pomiar bez protokołu to za mało

Zdarza się, że elektryk mówi „zmierzyłem, wszystko gra”, ale protokołu nie ma albo ma przyjść „za kilka dni”. Bez kompletnego protokołu:

  • nie ma dowodu, że pomiary w ogóle były wykonane,
  • przy szkodzie ubezpieczeniowej — np. pożarze — brak dokumentacji może utrudnić wyjaśnienie sprawy,
  • przy formalnościach odbiorowych lub późniejszej kontroli może być konieczne powtórzenie pomiarów,
  • przy kolejnych przeglądach nie ma punktu odniesienia do oceny stanu instalacji.

Najczęstsze błędy przy odbiorze instalacji

  • Pomiary tylko przy rozdzielnicy — impedancję pętli zwarcia i działanie ochrony sprawdza się w punktach odbiorczych, a nie tylko w rozdzielnicy.
  • Protokół bez wyników dla poszczególnych obwodów — ogólne sformułowania zamiast konkretnych liczb. Taki dokument mówi właściwie nic.
  • Pomiary na nieukończonej instalacji — jeśli po pomiarach zmieniono cokolwiek w przewodach lub obwodach, wyniki nie odzwierciedlają stanu końcowego.
  • Pominięty pomiar RCD — przycisk TEST to nie to samo, co pomiar miernikiem.
  • Przepisane lub uśrednione wyniki — każdy obwód powinien mieć własny wynik. Jednakowe liczby dla wszystkich obwodów to sygnał ostrzegawczy.
Kiedy nie podpisywać odbioru

Nie podpisuj odbioru, jeśli brakuje protokołu z pomiarów, elektryk nie potrafi wskazać wyników dla konkretnych obwodów, na protokole nie ma podpisu z numerem kwalifikacji albo przy pomiarach wyszły niezgodności, które nie zostały naprawione i potwierdzone ponownym pomiarem. Dobry odbiór kończy się dokumentem, a nie obietnicą, że „protokół przyjdzie jutro”.

Pomiary odbiorcze a pomiary okresowe

Pomiary odbiorcze wykonuje się przy oddaniu instalacji do użytkowania — są dowodem, że instalacja wyszła z montażu poprawnie. Pomiary okresowe to kontrola stanu instalacji w trakcie eksploatacji. Prawo budowlane (art. 62 ust. 1 pkt 2) każe właścicielowi poddawać budynek kontroli co najmniej raz na 5 lat, także dom jednorodzinny. Częścią tej kontroli jest badanie instalacji elektrycznej i piorunochronnej: połączeń, osprzętu, zabezpieczeń, ochrony przeciwporażeniowej, rezystancji izolacji i uziemień. Cel jest inny: nie „czy instalacja jest zrobiona poprawnie”, tylko „czy po latach użytkowania nadal jest bezpieczna”.

Czego właściciel nie sprawdzi sam

Próbnik napięcia, śrubokręt neonowy albo „kontrolka” pokazują tylko, czy w danym punkcie jest napięcie. Nie mówią nic o impedancji pętli, stanie izolacji, czasie zadziałania RCD ani rezystancji uziemienia. Aplikacja na smartfonie też tego nie zmierzy. Właściciel może nacisnąć przycisk TEST na różnicówce — i warto to robić — ale to sprawdza tylko mechanizm aparatu, nie instalację.

FAQ

Czy nowa instalacja zawsze wymaga pomiarów?

Tak — pomiary są częścią odbioru nowej instalacji elektrycznej, niezależnie od tego, jak „ładnie” instalacja wygląda. Bez nich protokół odbioru jest niekompletny.

Czy stara instalacja, która „działa”, musi być sprawdzana pomiarami?

To, że instalacja działa w codziennym użytkowaniu, nie mówi nic o jej parametrach ochronnych. Stara instalacja, której nikt nigdy nie mierzył, jest dobrym kandydatem do sprawdzenia — zwłaszcza przed remontem albo gdy pojawiają się sygnały ostrzegawcze, np. częste wybijanie różnicówki.

Jak często trzeba robić pomiary instalacji w domu?

Co najmniej raz na 5 lat, w ramach okresowej kontroli budynku z art. 62 Prawa budowlanego. Częściej warto, gdy instalacja jest stara, po zalaniu albo remoncie i wtedy, gdy pojawiają się objawy, np. wybijająca różnicówka czy nagrzewające się gniazdka.

Kto może wykonać pomiary i podpisać protokół?

Elektryk z kwalifikacjami obejmującymi czynności pomiarowe. Sam fakt, że ktoś wykonuje instalacje, nie oznacza jeszcze, że powinien podpisywać protokół pomiarów. Sprawdź, czy na protokole jest imię, nazwisko i numer świadectwa kwalifikacyjnego.

Czy przy fotowoltaice pomiary różnią się od standardowych?

Częściowo tak — standardowa instalacja budynku jest sprawdzana w typowym zakresie, ale dodatkowo trzeba zmierzyć stronę DC instalacji PV, do czego potrzebny jest miernik z odpowiednimi funkcjami.
