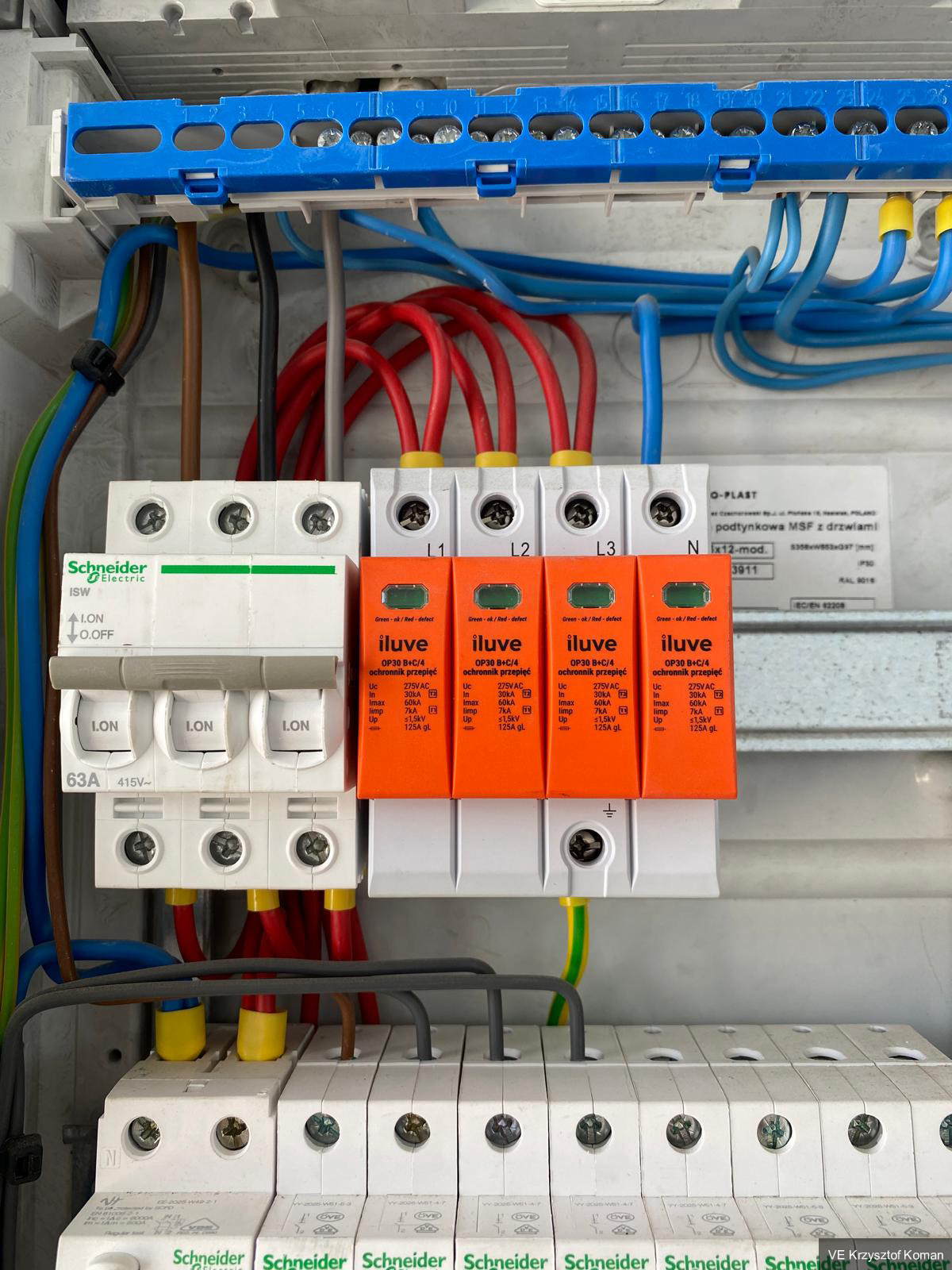

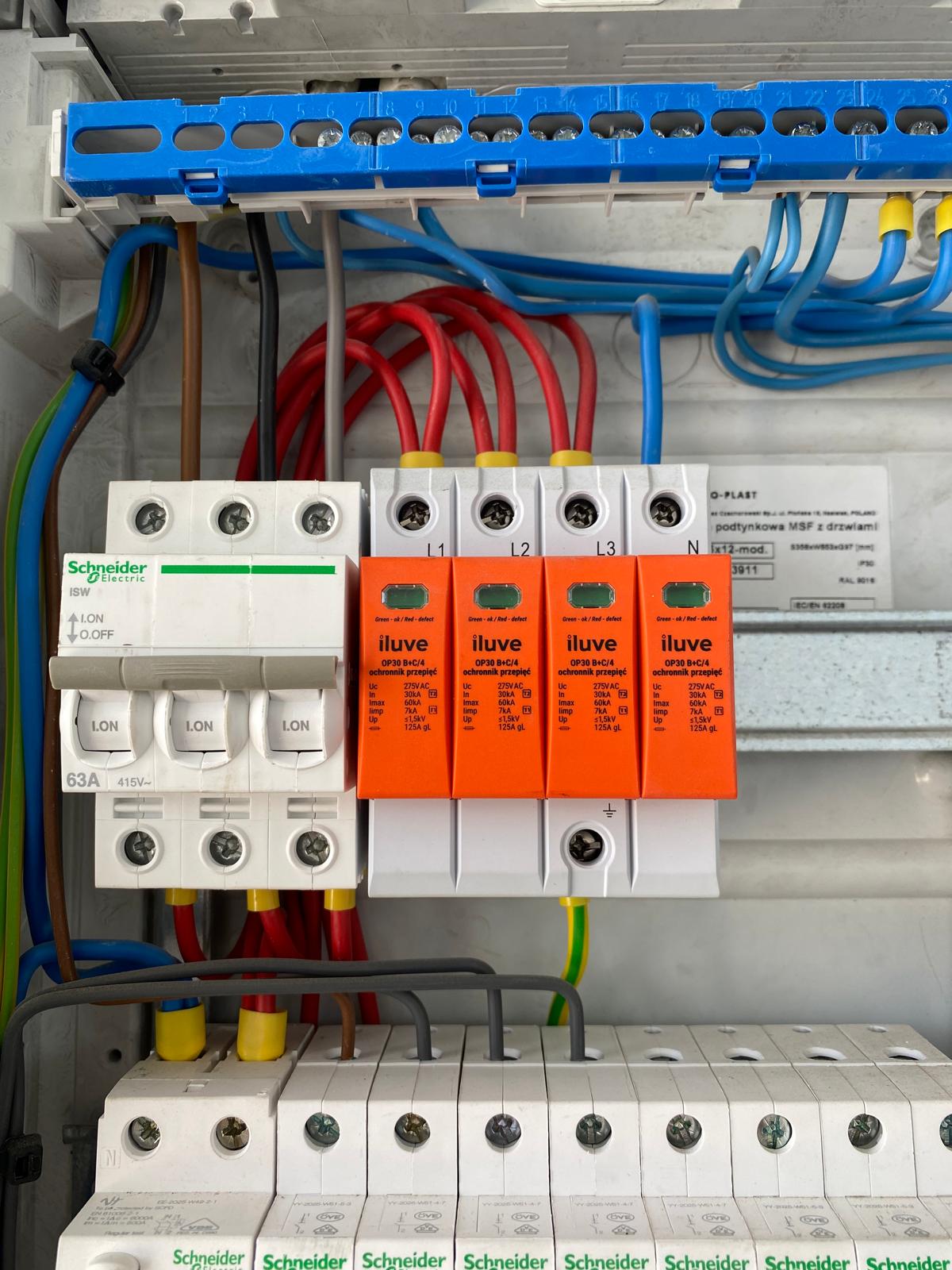

W nowych domach coraz rzadziej spotykam rozdzielnicę bez ogranicznika przepięć. To dobrze — nowoczesna instalacja ma coraz więcej elektroniki do ochrony. Ale samo wpięcie modułu w rozdzielnicy to nie koniec historii. SPD musi być dobrany do konkretnych warunków instalacji, prawidłowo podłączony i przemyślany w kontekście całego układu. Inaczej to aparat, który wygląda jak ochrona — ale nią nie jest.
Czym jest ogranicznik przepięć SPD?
SPD to skrót od Surge Protective Device. Ogranicznik przepięć nie magazynuje energii ani jej nie pochłania — jego zadaniem jest ograniczyć napięcie przepięciowe do poziomu bezpiecznego dla instalacji i odprowadzić nadmiar energii do uziemienia.
Chroni przed dwoma głównymi rodzajami przepięć:
- łączeniowymi — powstającymi podczas włączania i wyłączania dużych odbiorników, operacji w sieci energetycznej, awarii transformatorów,
- indukowanymi — wywołanymi przez wyładowania atmosferyczne w pobliżu budynku lub linii zasilającej.
SPD nie zastępuje wyłącznika różnicowoprądowego ani bezpiecznika nadprądowego — każde z tych urządzeń pełni inną rolę w instalacji.
Czy SPD w domu jest obowiązkowy?
Punktem odniesienia jest norma PN-HD 60364-4-443 o ochronie przed przepięciami przejściowymi. Wymaga ona ochrony przepięciowej tam, gdzie przepięcie mogłoby mieć poważne skutki: dla życia ludzi, dla usług publicznych, dla działalności firmy albo dla dużej liczby osób w jednym miejscu. W pozostałych budynkach, także w domu jednorodzinnym, norma przewiduje ocenę ryzyka. W praktyce mało kto wykonuje ją dla domu, dlatego w nowych domach i przy wymianie rozdzielnicy głównej projektanci stosują SPD standardowo.
Pytanie brzmi więc zwykle nie „czy”, tylko „jaki i gdzie”. Dobór SPD uwzględnia:
- układ sieci zasilającej — TN-S, TN-C-S lub TT,
- sposób doprowadzenia zasilania — kablowe czy napowietrzne,
- obecność instalacji odgromowej,
- narażenie lokalizacji na wyładowania atmosferyczne,
- urządzenia zamontowane w budynku,
- wymagania projektu instalacji elektrycznej.
Jeśli planujesz budowę lub wymianę rozdzielnicy, pytanie „jaki SPD i gdzie” powinno wynikać z projektu — nie z zasady „damy, bo każdy ma”.
SPD typ 2 — najczęstszy wybór w domowej rozdzielnicy
W typowych domach jednorodzinnych zasilanych kablowo i bez instalacji odgromowej najczęściej stosuje się SPD klasy II (typ 2). Chroni przed przepięciami łączeniowymi i indukowanymi — czyli przed tym, co realnie dociera do domowej instalacji przy standardowych warunkach zasilania.
Montuje się go w rozdzielnicy głównej, możliwie blisko wejścia zasilania, z prawidłowym i krótkim połączeniem do szyny PE.
Typ 2 nie chroni przed bezpośrednim uderzeniem pioruna — ale w typowym domu bez piorunochronu i z zasilaniem kablowym jest to właściwy dobór. Więcej o tym, jak powinna wyglądać dobrze wyposażona rozdzielnica w domu: Jak ocenić rozdzielnicę w domu jednorodzinnym.
SPD typ 1+2 — kiedy jest potrzebny?
SPD typu 1+2 stosuje się przede wszystkim tam, gdzie instalacja może być narażona na skutki prądu piorunowego — na przykład przy instalacji odgromowej lub gdy wynika to z projektu. Zasilanie napowietrzne i lokalne warunki zwiększają ryzyko, dlatego powinny być uwzględnione przy doborze.
- instalacja odgromowa (piorunochron) — to najważniejszy powód rozważenia typu 1+2; do instalacji może wtedy przedostać się część prądu piorunowego,
- zasilanie napowietrzne — zwiększa narażenie na przepięcia zewnętrzne i powinno być uwzględnione przy analizie doboru,
- wymagania projektu — ze względu na lokalizację, charakter lub wyposażenie budynku.
Typ 1+2 łączy możliwość odprowadzenia części prądu piorunowego z ograniczeniem przepięć indukowanych. To nie jest rozwiązanie „dla pewności zamiast typ 2” — to urządzenie dobrane do konkretnych warunków, w których typ 2 może nie wystarczyć.
Dlaczego uziemienie jest kluczowe dla SPD?
SPD musi mieć gdzie odprowadzić energię przepięcia — tą drogą jest uziemienie i połączenie z szyną PE. Jeżeli uziemienie jest źle wykonane, ma zbyt dużą rezystancję lub połączenia są wadliwe — skuteczność ogranicznika spada znacząco.
Równie ważna jest długość przewodów przyłączeniowych SPD do szyny PE. Im krótsze połączenie, tym mniejsza indukcyjność i lepsza skuteczność ochrony. Łączna długość przewodów od fazy do ogranicznika i od ogranicznika do szyny PE nie powinna przekraczać 0,5 m. Przewód do szyny PE ma mieć co najmniej 16 mm² miedzi przy ograniczniku typu 1, a przy typie 2 co najmniej 4–6 mm², zależnie od wydania normy i producenta. Dokładne wartości podaje instrukcja ogranicznika.
Sam moduł wpięty w rozdzielnicy, podłączony długim lub wadliwym przewodem do słabego uziemienia — to aparat, który wygląda jak ochrona, ale nią nie jest w pełni.
SPD a fotowoltaika, pompa ciepła i elektronika w domu
Nowoczesne domy mają coraz więcej urządzeń wrażliwych na przepięcia: falowniki PV, pompy ciepła, rekuperatory, automatykę bram i domofonów, alarmy, sterowniki ogrzewania. Każde z nich to potencjalny cel przepięcia — a koszty ich uszkodzenia są nieproporcjonalnie większe niż koszt dobrego SPD.
Przy instalacji fotowoltaicznej ochrona przepięciowa dotyczy zarówno strony DC (między panelami a falownikiem) jak i strony AC (za falownikiem). Dobór SPD dla instalacji PV powinien być częścią projektu instalacji fotowoltaicznej — to osobny zakres, ale warto zaplanować go razem z całą instalacją elektryczną. Więcej o montażu PV: Montaż instalacji fotowoltaicznej krok po kroku.
Pompa ciepła i jej sterownik to urządzenia z elektroniką sterującą — wrażliwe na przepięcia i wahania napięcia. Dobre zabezpieczenie przepięciowe w rozdzielnicy to jeden z elementów ochrony tego sprzętu, który kosztuje kilkanaście tysięcy złotych. Przy planowaniu instalacji elektrycznej dla pompy ciepła: Instalacja elektryczna pompy ciepła — co trzeba wiedzieć.
Jeżeli planujesz instalację z PV, pompą ciepła lub rozbudowaną automatyką — uwzględnij ochronę przepięciową na etapie projektu. Łatwiej to zaplanować od razu niż wracać do rozdzielnicy po montażu.
Najczęstsze błędy przy montażu SPD
- Zły typ SPD do warunków instalacji — typ 2 tam, gdzie potrzebny jest typ 1+2, lub dobór bez analizy układu sieci i zasilania.
- SPD bez dobrego uziemienia — aparat jest w rozdzielnicy, ochrony w praktyce nie ma.
- Za długie przewody przyłączeniowe do szyny PE — każdy zbędny centymetr dodaje indukcyjność i obniża skuteczność.
- Brak koordynacji przy kilku stopniach ochrony — dotyczy instalacji z SPD w kilku miejscach lub przy instalacji PV.
- Montaż bez analizy układu sieci — SPD dobiera się pod konkretny układ (TN-S, TN-C-S, TT), nie ogólnie.
- Traktowanie SPD jako zamiennika instalacji odgromowej — to różne funkcje i różne urządzenia; jedno nie zastępuje drugiego.
- Brak ochrony punktowej przy czułej elektronice — SPD w rozdzielnicy chroni instalację, ale nie zawsze jest wystarczający dla bardzo wrażliwego sprzętu przy gniazdku.
Ograniczniki po burzy wymieniałem nie raz. W wielu modułach widać to od razu: okienko na froncie zmienia kolor z zielonego na czerwony i wkładkę trzeba wymienić.
Jeden przypadek dobrze pokazuje, dlaczego tak ważne jest uziemienie. Robiłem uziemienie w domu, w którym po burzy przepięcie spaliło ogranicznik, a razem z nim sterownik bramy garażowej. Ogranicznik był połączony z uziemieniem przewodem 1 × 1,5 mm², dużo cieńszym, niż wymaga norma, i przez to nie odprowadził przepięcia. Ogranicznik trzeba było wymienić, a uziemienie wykonałem od nowa.
FAQ
Czy ogranicznik przepięć jest obowiązkowy w domu?
Norma PN-HD 60364-4-443 wymaga ochrony przepięciowej tam, gdzie przepięcie zagraża życiu ludzi, usługom publicznym, działalności firmy albo dużej liczbie osób. W domu jednorodzinnym przewiduje ocenę ryzyka, dlatego w nowych domach i przy wymianie rozdzielnicy SPD montuje się standardowo. Typ ogranicznika zależy od zasilania, uziemienia i instalacji odgromowej.
Czy SPD chroni przed bezpośrednim uderzeniem pioruna?
Nie. SPD chroni instalację przed przepięciami indukowanymi i łączeniowymi — nie przed bezpośrednim wyładowaniem atmosferycznym. Ochrona przed bezpośrednim piorunem to zadanie instalacji odgromowej (piorunochronu). Typ 1+2 może odprowadzić część prądu piorunowego, który przedostał się do instalacji elektrycznej — ale nawet typ 1+2 nie zastępuje piorunochronu i nie chroni budynku przed bezpośrednim uderzeniem.
Czy przy fotowoltaice trzeba osobno dobrać SPD?
Tak. Instalacja PV wymaga ochrony przepięciowej po stronie DC (panele–falownik) i po stronie AC (falownik–rozdzielnica). Dobór SPD dla instalacji fotowoltaicznej powinien być częścią projektu PV — to osobny zakres, nieobejęty standardowym doborem SPD dla rozdzielnicy domowej.
Czy SPD zastępuje instalację odgromową?
Nie. To różne urządzenia o różnych funkcjach. Instalacja odgromowa odprowadza prąd wyładowania bezpośrednio do ziemi, chroniąc budynek przed bezpośrednim uderzeniem pioruna. SPD chroni instalację elektryczną i urządzenia przed przepięciami. Oba systemy mogą — i w wielu przypadkach powinny — współpracować, ale żaden nie zastępuje drugiego.
