Instalacja elektryczna dla pompy ciepła – zasady, schemat i wymagania

Pompa ciepła to urządzenie o znacznym poborze mocy, które wymaga osobnego obwodu elektrycznego, odpowiednio dobranego kabla i właściwych zabezpieczeń. Błędy na etapie wykonania instalacji skutkują awariami, utratą gwarancji i realnym zagrożeniem bezpieczeństwa. Ten artykuł wyjaśnia, jak powinna wyglądać instalacja elektryczna dla pompy ciepła wykonana od zera — od rozdzielnicy, przez kabel, po wyłącznik serwisowy i dokumentację odbioru.

Czego wymaga instalacja elektryczna dla pompy ciepła?

Moc pobierana — kiedy wystarczy 1-faz, kiedy potrzeba 3-faz

Pompy ciepła dzielą się na jednofazowe (230 V) i trójfazowe (400 V). Wybór zależy od mocy urządzenia i wymagań producenta:

• Zasilanie jednofazowe (230 V): stosowane do pomp o mocy elektrycznej do ok. 3 kW. Spotykane coraz rzadziej — większość nowoczesnych urządzeń nawet przy małej mocy cieplnej wymaga 3-faz z powodu falownika i układu sterowania.
• Zasilanie trójfazowe (400 V): standard dla pomp powyżej 3 kW i praktycznie wszystkich pomp powietrznych i gruntowych stosowanych w domach jednorodzinnych. Łagodniejszy rozruch sprężarki, mniejsze prądy rozruchowe.
• Co zrobić, gdy budynek nie ma 3-faz? Konieczny wniosek do OSD (Tauron, PGE, Enea) o rozbudowę przyłącza o brakujące fazy. Formalność, ale może trwać kilka tygodni — planować przed zakupem pompy.

Zawsze sprawdzaj wymagania konkretnego modelu w dokumentacji technicznej — producent określa zarówno rodzaj zasilania, jak i minimalny przekrój przewodów.

Wydzielona linia zasilająca — obowiązek, nie wybór

Pompa ciepła musi być zasilana z własnego, dedykowanego obwodu wyprowadzonego bezpośrednio z rozdzielnicy. Nie wolno podłączać jej do istniejących obwodów gniazdkowych ani dzielić obwodu z innymi odbiornikami. Powody:

• Pompa pobiera prądy, które przez chwilę przy rozruchu mogą być wielokrotnie wyższe niż w normalnej pracy — istniejące obwody nie są do tego przystosowane.
• Awaria lub wyłączenie zabezpieczenia przy wspólnym obwodzie odcina inne odbiorniki. Osobny obwód zapewnia selektywność.
• Producenci wymagają wydzielonej linii w warunkach gwarancyjnych — brak jej skutkuje unieważnieniem gwarancji.

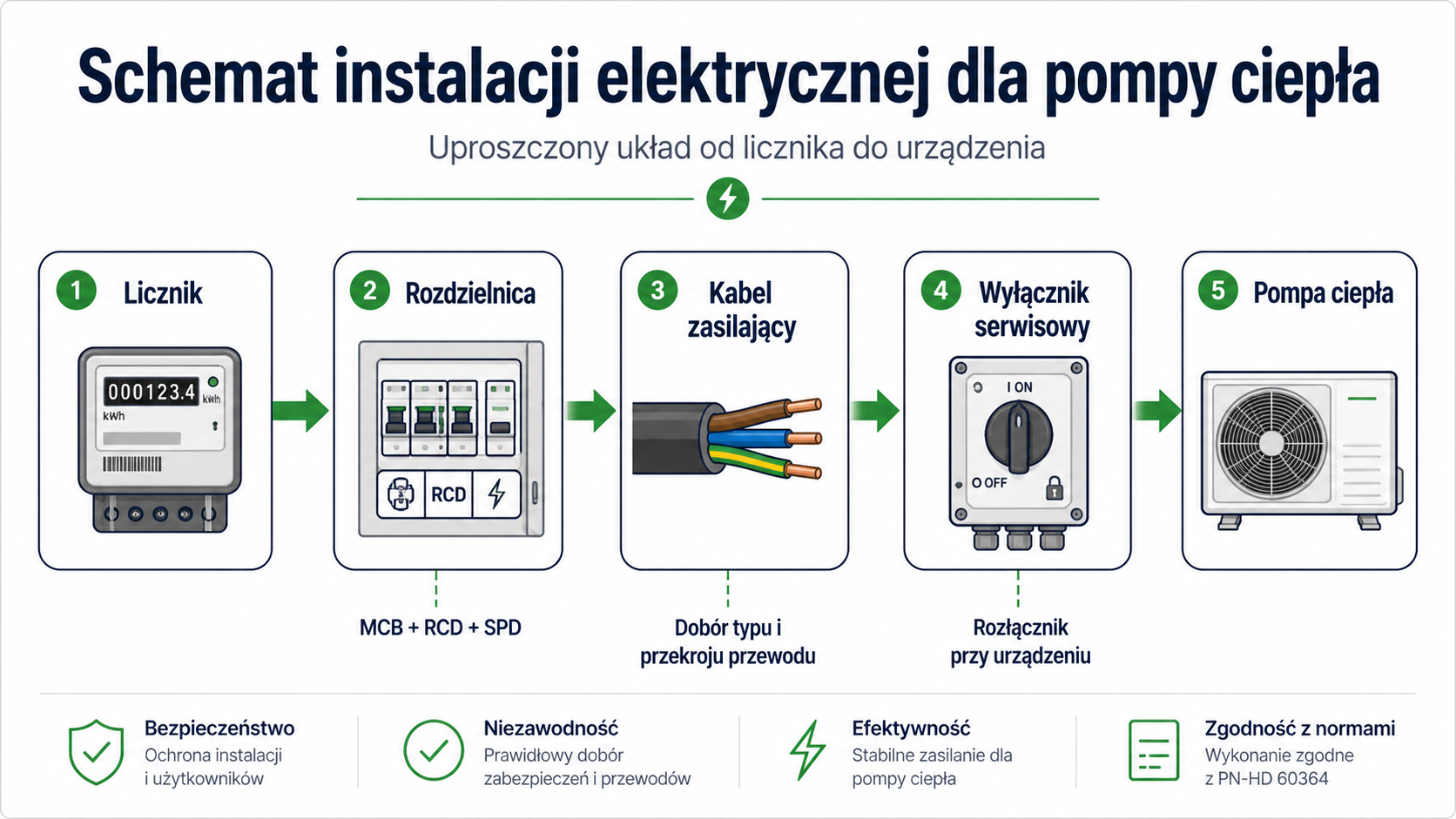

Schemat instalacji elektrycznej dla pompy ciepła — opis słowny

Poniżej opis typowego toru zasilania pompy ciepła w domu jednorodzinnym, od przyłącza po zacisk urządzenia:

1. Licznik energii → zarządzany przez OSD, punkt graniczny między siecią a instalacją budynku.
2. Zabezpieczenie główne (bezpiecznik główny / rozłącznik) → chroni całą instalację budynku.
3. Rozdzielnica główna budynku → tutaj wyprowadza się nowy, osobny obwód dla pompy ciepła. W rozdzielnicy montuje się: wyłącznik nadprądowy (MCB), wyłącznik różnicowoprądowy (RCD) oraz — zalecanie — ogranicznik przepięć (SPD).
4. Kabel zasilający → prowadzony najkrótszą trasą od rozdzielnicy do miejsca montażu pompy, oddzielnie od kabli sygnałowych i sterujących.
5. Wyłącznik serwisowy → rozłącznik izolacyjny montowany w pobliżu jednostki zewnętrznej lub pomieszczenia technicznego. Pozwala bezpiecznie odłączyć pompę bez wchodzenia do rozdzielnicy.
6. Pompa ciepła → kabel podłączany do listwy zaciskowej zgodnie z DTR (dokumentacją techniczno-ruchową) producenta.

Dla instalacji trójfazowej kabel ma 5 żył: L1, L2, L3 (fazy), N (neutralny) i PE (ochronny). Dla jednofazowej: L, N, PE. Żyły PE i N nie mogą być łączone poza rozdzielnicą główną.

Kabel zasilający — typ, przekrój i trasa

Typ kabla

Dobór zależy od sposobu prowadzenia:

• YKY (lub NYY) — kabel ziemny, stosowany w wykopach przy pompach powietrznych i gruntowych ze skrzynką zewnętrzną. Układany w rurze osłonowej, na głębokości minimum 0,7 m.
• YDYp — kabel do montażu wewnątrz budynku, pod tynkiem lub w korytkach kablowych, dla pomp z jednostką wewnętrzną (np. gruntowa pompa z modułem w kotłowni).
• Rura lub peszel: na odcinkach narażonych na uszkodzenia mechaniczne (przejścia przez ściany, odcinki przy ziemi) przewód należy zabezpieczyć w rurze ochronnej.

Przekrój przewodów

Przekrój dobiera się do mocy pompy, długości trasy i dopuszczalnego spadku napięcia (max 3% według PN-HD 60364). Orientacyjne zastosowania dla typowych pomp:

• Pompa powietrzna 6 kW, 1-faz: kabel YDYp lub YKY 3×4 mm², zabezpieczenie nadprądowe B20A, RCD 30 mA typ A.
• Pompa powietrzna 8–10 kW, 3-faz: kabel YKY 5×4 mm² (trasa do 20 m) lub 5×6 mm² (trasa 20–40 m), zabezpieczenie B16A–B20A, RCD 30 mA typ A lub B.
• Pompa gruntowa 12 kW, 3-faz: kabel YKY 5×6 mm², zabezpieczenie B20A–B25A, RCD 30 mA typ B.

Każdorazowo należy zweryfikować wymagania w instrukcji montażu konkretnej pompy — producent określa minimalne parametry kabla i zabezpieczeń.

Trasa kabla

Kabel zasilający prowadzi się z dala od kabli sygnałowych i sterowniczych (np. czujników temperatury, kabli RS485 do sterownika). Zbyt bliskie ułożenie powoduje zakłócenia elektryczne — falownik w pompie może generować zakłócenia, które „wysypują” automatykę kotłowni lub sterownik pompy obiegowej.

Rozdzielnica — co musi znaleźć się w obwodzie pompy ciepła

W rozdzielnicy dla obwodu pompy ciepła powinny znaleźć się:

• Wyłącznik nadprądowy (MCB): chroni przewód i pompę przed zwarciami i przeciążeniami. Dobierany do prądu znamionowego pompy i przekroju kabla. Charakterystyka C (najczęściej) lub D — toleruje prądy rozruchowe sprężarki bez niepotrzebnego zadziałania.
• Wyłącznik różnicowoprądowy (RCD): ochrona przeciwporażeniowa. Typ A lub B (zależnie od wymagań producenta pompy), czułość 30 mA, wydzielony tylko dla obwodu pompy — nie wspólny z innymi odbiornikami.
• Ogranicznik przepięć (SPD) — zalecany: chroni sterownik i elektronikę pompy przed przepięciami z sieci i wyładowaniami atmosferycznymi. Typ 2 (klasa C) w rozdzielnicy zasilającej pompę.
• Czytelny opis obwodu w rozdzielnicy — niezbędne dla serwisanta i straży pożarnej.

Typowy obwód pompy ciepła zajmuje 4–6 modułów DIN w rozdzielnicy (MCB + RCD, ewentualnie SPD). Dla instalacji trójfazowej potrzebny jest wyłącznik 3-polowy lub 4-polowy.

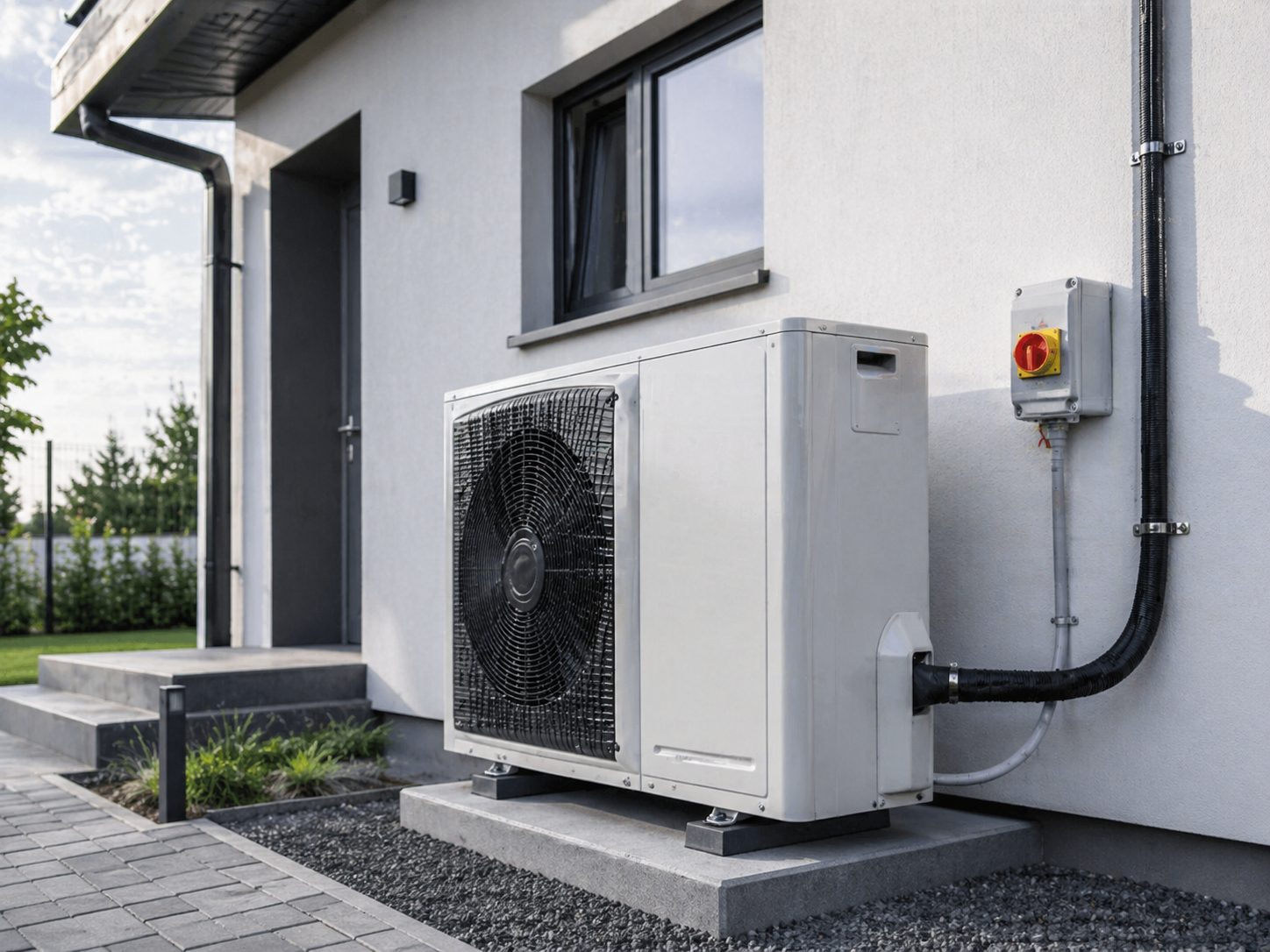

Wyłącznik serwisowy — jaki, gdzie i dlaczego obowiązkowy

Wyłącznik serwisowy (rozłącznik izolacyjny) to element montowany bezpośrednio przy jednostce zewnętrznej lub przy wejściu do pomieszczenia technicznego z pompą. Jego rola:

• Bezpieczne odłączenie bez wchodzenia do rozdzielnicy: serwisant lub straż pożarna może szybko odłączyć zasilanie bez szukania właściwego bezpiecznika w tablicy.
• Wymaganie producenta: większość producentów pomp ciepła wymaga wyłącznika serwisowego w pobliżu jednostki jako warunek gwarancji.
• Wymaganie bezpieczeństwa: przy naprawie i konserwacji urządzenia elektryczne musi być pewnie odłączone i zablokowane przed przypadkowym włączeniem.

Wymagania techniczne wyłącznika serwisowego:

• Typ: rozłącznik izolacyjny (nie zwykły wyłącznik automaty — musi mieć zdolność rozłączania pod obciążeniem).
• Prąd znamionowy: minimum taki jak MCB w rozdzielnicy, najlepiej z zapasem (np. 32 A dla obwodu z MCB 20 A).
• Stopień ochrony: IP65 lub wyższy przy montażu na zewnątrz budynku.
• Lokalizacja: w zasięgu ręki od jednostki zewnętrznej (do 3 m), w widocznym miejscu.

Zabezpieczenia elektryczne — ogólnie

Instalacja pompy ciepła wymaga trzech rodzajów zabezpieczeń: nadprądowego (MCB), różnicowoprądowego (RCD) i przepięciowego (SPD). Każde z nich musi być dobrane do parametrów konkretnej pompy — moc, typ falownika, układ zasilania.

Dobór szczegółowych parametrów (charakterystyki wyłącznika, typ A vs B vs F dla RCD, klasy SPD) opisujemy w osobnym wpisie: Jak prawidłowo dobrać zabezpieczenia elektryczne do pompy ciepła.

Jak wygląda montaż instalacji elektrycznej dla pompy ciepła — krok po kroku

Poniżej typowy przebieg pracy elektryka przy instalacji elektrycznej pod pompę ciepła w domu jednorodzinnym:

1. Weryfikacja mocy przyłączeniowej — przed jakimikolwiek pracami sprawdź, czy moc przyłączeniowa budynku (z umowy z OSD) wystarczy na pompę i pozostałe odbiorniki. W razie potrzeby złóż wniosek o zwiększenie mocy — formalność, ale może trwać kilka tygodni.
2. Obliczenia i dobór materiałów — wyznaczenie prądu znamionowego pompy, obliczenie przekroju kabla dla trasy i dopuszczalnego spadku napięcia, dobór MCB i RCD zgodnie z DTR producenta.
3. Wyznaczenie trasy kabla — najkrótsza droga od rozdzielnicy do miejsca montażu pompy, z dala od kabli sygnałowych. Zaznaczenie miejsc wymagających rur ochronnych (przejścia przez ściany, odcinki zewnętrzne).
4. Układanie kabla — montaż rur ochronnych lub korytek, układanie kabla, zabezpieczenie mechaniczne. Dla tras podziemnych — wykop, rura osłonowa, obsypka piaskowa, taśma ostrzegawcza.
5. Montaż w rozdzielnicy — zarezerwowanie miejsca i montaż MCB, RCD i ewentualnie SPD. Podłączenie kabla, czytelne oznaczenie obwodu.
6. Montaż wyłącznika serwisowego — mocowanie skrzynki rozłącznika przy jednostce pompy, podłączenie kabla po obu stronach rozłącznika.
7. Podłączenie do pompy ciepła — zgodnie z DTR producenta: kolejność faz (dla 3-faz pompy błędna kolejność faz powoduje alarm lub uszkodzenie sprężarki), oznaczenie żył PE i N.
8. Pomiary odbiorcze — rezystancja izolacji kabla, ciągłość przewodu PE, impedancja pętli zwarcia, test zadziałania RCD. Wyniki wpisuje się do protokołu.
9. Protokół i dokumentacja — podpisanie protokołu pomiarowego, wpis do dokumentacji budynku. Protokół jest wymagany przez producenta przy uruchomieniu serwisowym.

Pompa ciepła z fotowoltaiką lub agregatem prądotwórczym

Integracja z instalacją fotowoltaiczną

Pompa ciepła i fotowoltaika to częste połączenie — pompa może korzystać z energii wytwarzanej przez PV, gdy działa system on-grid. Kilka kwestii do zaplanowania przy wykonywaniu instalacji elektrycznej:

• Obwód pompy pozostaje bez zmian — pompa jest zasilana z rozdzielnicy, a energia „pokrywana” przez PV zależy od systemu zarządzania energią i inwertora PV, nie od bezpośredniego podłączenia.
• Zabezpieczenia antywyspowe — instalacja PV musi posiadać zabezpieczenie antywyspowe (wymagane przez OSD). Brak go powoduje ryzyko porażenia serwisantów sieci przy wyłączeniu zasilania.
• Koordynacja z instalatorem PV — jeśli planujesz system zarządzania energią (energy manager), rozplanuj miejsce na dodatkowe urządzenia w rozdzielnicy jeszcze przed wykonaniem instalacji pompy.
• Pomiary i protokół — instalacja PV wymaga osobnych pomiarów i protokołu. Prace elektryczne dla PV i pompy mogą wykonywać ci sami instalatorzy, ale protokoły są oddzielne.

Przełączenie na agregat prądotwórczy

Jeśli budynek ma lub planuje agregat prądotwórczy jako źródło awaryjne, obwód pompy ciepła wymaga osobnego zaplanowania:

• Przełącznik sieć/agregat — zapobiega równoczesnemu podłączeniu sieci i agregatu (zagrożenie dla serwisantów sieci). Musi być montowany przed rozdzielnicą lub jako część rozdzielnicy.
• Moc agregatu — pompy ciepła mają wysokie prądy rozruchowe. Nie każdy agregat jest w stanie uruchomić pompę — sprawdzić wymagania producenta dotyczące mocy pozornej (kVA) i charakterystyki rozruchu.
• Wymagania OSD — przełączenie zasilania na agregat musi być zgodne z warunkami technicznymi operatora sieci. W przypadku wątpliwości skonsultować z OSD przed montażem.

Automatyka, pompy obiegowe i czujniki

Pompa ciepła współpracuje z kilkoma urządzeniami pomocniczymi, które wymagają własnych obwodów elektrycznych:

• Pompy obiegowe (CO, CWU, bufora) — zazwyczaj 230 V, moc 50–150 W. Mogą być zasilane z obwodu sterownika pompy ciepła lub z osobnego obwodu gniazdkowego w kotłowni. Sprawdź, czy producent dopuszcza bezpośrednie podłączenie do listwy zaciskowej pompy ciepła.
• Zawory i siłowniki — zasilanie 24 V lub 230 V zależnie od modelu. Często zasilane z modułu sterownika lub transformatora w układzie automatyki.
• Czujniki temperatury, przepływu i ciśnienia — kable sygnałowe o małych przekrojach (0,5–1 mm²), prowadzone osobno od kabli zasilających. Nie prowadzić w tej samej rurce co kabel 230/400 V.
• Panel użytkownika / moduł Wi-Fi — często bezprzewodowy lub zasilany ze sterownika pompy. Sprawdzić w DTR.

Zasada ogólna: każdy odbiornik pomocniczy powinien mieć własne zabezpieczenie (choćby bezpiecznik), a kable sterownicze i sygnałowe muszą być prowadzone w oddzieleniu od zasilania.

Dokumentacja i odbiór instalacji elektrycznej dla pompy ciepła

Instalację elektryczną dla pompy ciepła może wykonać i odebrać wyłącznie osoba z uprawnieniami SEP (świadectwo kwalifikacji G1, grupa 1). Po zakończeniu prac elektrycznych musi zostać przeprowadzony pełny odbiór:

• Pomiar rezystancji izolacji — sprawdzenie szczelności izolacji kabla przed podłączeniem do pompy i rozdzielnicy.
• Pomiar ciągłości przewodu ochronnego PE — potwierdzenie, że ochrona przeciwporażeniowa jest sprawna na całej trasie.
• Pomiar impedancji pętli zwarcia — weryfikacja, czy przy zwarciu zadziała MCB w wymaganym czasie.
• Test wyłącznika różnicowoprądowego (RCD) — sprawdzenie czasu i prądu zadziałania.
• Protokół pomiarowy — podpisany przez osobę z uprawnieniami SEP, zawierający wyniki wszystkich pomiarów, dane instalacji i datę odbioru.
• Wpis do dokumentacji budynku — wymagany przez prawo budowlane przy każdej nowej instalacji lub modernizacji.

Protokół pomiarowy jest wymagany przez większość producentów pomp ciepła przy pierwszym uruchomieniu serwisowym. Brak protokołu może skutkować odmową gwarancji.

Najczęstsze błędy przy instalacji elektrycznej pompy ciepła

• Zbyt mały przekrój kabla: najczęstszy błąd. Kabel 2,5 mm² zamiast 4 lub 6 mm² grzeje się, powoduje spadki napięcia, częste wyłączenia i skraca żywotność instalacji. Przykład: pompa 8 kW na kablu 5×2,5 mm² to prosta droga do awarii.
• Brak wydzielonej linii: podłączenie pompy do istniejącego obwodu gniazdkowego — przeciążenie obwodu, brak selektywności zabezpieczeń, ryzyko wyłączenia innych odbiorników przy awarii pompy.
• Błędna kolejność faz (instalacje 3-faz): powoduje alarm sterownika lub nieprawidłową pracę sprężarki. Sprawdzić kolejność faz przed uruchomieniem.
• Brak wyłącznika serwisowego: utrudnia serwis i może unieważnić gwarancję producenta. Serwisant nie może bezpiecznie pracować przy pompie bez pewnego odłączenia zasilania.
• Kable sygnałowe razem z zasilającymi: zakłócenia elektromagnetyczne od falownika w pompie mogą powodować błędy sterownika, przypadkowe przełączenia zaworów lub błędne odczyty czujników.
• Brak dokumentacji: brak protokołu pomiarowego skutkuje problemami z gwarancją i z odbiorem przez ubezpieczyciela lub nadzór budowlany.
• Pominięcie weryfikacji mocy przyłączeniowej przed zakupem pompy: instalacja gotowa, pompa dostarczona — i okazuje się, że przyłącze nie ma wystarczającej mocy ani wolnych faz. Wniosek do OSD składa się wcześniej.

Wymagania norm i przepisów

• PN-HD 60364 — podstawowa norma instalacji elektrycznych niskiego napięcia: dobór przewodów, zabezpieczeń, ochrona przeciwporażeniowa, zasady odbioru.
• Prawo budowlane (art. 62) — obowiązek odbioru instalacji i prowadzenia dokumentacji technicznej budynku.
• Uprawnienia SEP G1 — instalacje elektryczne mogą wykonywać i odbierać wyłącznie osoby z ważnym świadectwem kwalifikacji.
• Warunki techniczne OSD — każde zwiększenie mocy przyłączeniowej lub rozbudowa przyłącza o nowe fazy wymaga zgody i procedury operatora sieci (Tauron, PGE, Enea).
• DTR producenta pompy — wymagania producenta dotyczące zabezpieczeń, kabli i warunków montażu mają charakter wiążący dla gwarancji.

Podsumowanie

Instalacja elektryczna dla pompy ciepła to nie jest kolejna linia do gniazdka. Wymaga osobnego obwodu z rozdzielnicy, odpowiednio dobranego kabla, wyłącznika serwisowego przy urządzeniu i pełnego odbioru z protokołem pomiarowym. Kluczowe decyzje — rodzaj zasilania (1-faz vs 3-faz), przekrój kabla, typ zabezpieczeń — zależą od konkretnego modelu pompy i powinny być weryfikowane z dokumentacją producenta, nie z ogólnymi normami. Zlecenie prac doświadczonemu elektrykowi z uprawnieniami SEP i odbiór instalacji przed uruchomieniem pompy to podstawa — zarówno dla bezpieczeństwa, jak i dla gwarancji.

FAQ

Czy pompa ciepła zawsze wymaga zasilania trójfazowego?

Nie zawsze, ale większość pomp stosowanych w domach jednorodzinnych — szczególnie te powyżej 5 kW mocy elektrycznej — wymaga 3-faz. Mniejsze urządzenia i niektóre pompy powietrze-woda mogą pracować z 1-faz, ale zawsze decyduje dokumentacja konkretnego modelu. Jeśli budynek nie ma trójfazowego przyłącza, wniosek do OSD złóż zanim zamówisz pompę.

Ile miejsca w rozdzielnicy potrzeba na obwód pompy ciepła?

Typowo 4–6 modułów DIN: wyłącznik nadprądowy (MCB) 1-polowy lub 3-polowy, wyłącznik różnicowoprądowy (RCD) 2 lub 4-polowy, ewentualnie ogranicznik przepięć (SPD). Dla instalacji trójfazowej potrzeba więcej miejsca niż dla jednofazowej. Warto zarezerwować jeden dodatkowy moduł na przyszłość.

Co to jest wyłącznik serwisowy i czy jest obowiązkowy?

To rozłącznik izolacyjny montowany bezpośrednio przy jednostce pompy — pozwala bezpiecznie odłączyć zasilanie bez wchodzenia do rozdzielnicy. Większość producentów wymaga go jako warunek gwarancji. Powinien być dostępny w zasięgu ręki od jednostki zewnętrznej lub pomieszczenia technicznego, ze stopniem ochrony IP65 lub wyższym przy montażu na zewnątrz.

Jak podłączyć pompę ciepła razem z fotowoltaiką?

Obwód pompy ciepła wyprowadza się z rozdzielnicy bez zmian — pompa korzysta z energii PV pośrednio, przez bilansowanie licznikowe lub system zarządzania energią. Przy planowaniu instalacji warto zarezerwować miejsce w rozdzielnicy na energy manager i skonsultować z instalatorem PV, czy potrzebne jest dodatkowe opomiarowanie. Obwód zasilający pompę pozostaje standardowy.

Kto może wykonać i odebrać instalację elektryczną dla pompy ciepła?

Instalację wykonuje i odbiera elektryk z ważnym świadectwem kwalifikacji SEP G1 (grupa 1). Po zakończeniu prac obowiązkowo przeprowadza pomiary (rezystancja izolacji, impedancja pętli zwarcia, test RCD), wystawia protokół i dokonuje wpisu do dokumentacji budynku. Protokół pomiarowy jest wymagany przez producentów pomp przy pierwszym uruchomieniu serwisowym.
