Jak wygląda montaż instalacji PV krok po kroku

Montaż instalacji fotowoltaicznej to wieloetapowy proces wymagający wiedzy z zakresu elektrotechniki, bezpieczeństwa pracy i przepisów budowlanych. Od poprawności wykonania zależy nie tylko wydajność systemu, ale przede wszystkim bezpieczeństwo użytkowania przez długie lata.

Wprowadzenie do tematu

Instalacja PV w polskich warunkach dominuje jako mikroinstalacja, czyli system do 50 kWp montowany głównie na dachach budynków jednorodzinnych i obiektów gospodarczych. Cały proces obejmuje kilka zasadniczych etapów: planowanie i projekt, przygotowanie miejsca, montaż mechaniczny, prace elektryczne, zabezpieczenia, pomiary oraz zgłoszenie i odbiór techniczny. Przy każdym etapie obowiązują ścisłe normy: PN-HD 60364 (instalacje elektryczne) oraz PN-EN 62446 (instalacje PV), a także wytyczne Urzędu Dozoru Technicznego oraz operatorów systemów dystrybucyjnych. Ekipy montażowe muszą zadbać zarówno o dobór techniczny komponentów, jak i precyzję wykonania oraz bezpieczeństwo montażystów i późniejszych użytkowników.

Najważniejsze zasady i wymagania techniczne

Lokalizacja i orientacja modułów: Moduły montuje się możliwie bliżej południa przy nachyleniu 25–40°, zależnie od kąta dachu i miejsca montażu. Trzeba unikać zacienienia przez kominy, drzewa, inne budynki.
Wybór komponentów: Dobierając moduły, konstrukcję, inwerter, zabezpieczenia oraz przewody, należy bazować na certyfikowanych urządzeniach renomowanych producentów. Przewody solarne muszą być odporne na UV, o odpowiednim przekroju (najczęściej 4–6 mm² DC, 2,5–6 mm² AC zależnie od długości/obciążenia).
Konstrukcja dachowa: Uchwyty powinny być mocowane do krokwi lub elementów nośnych, przeliczone na lokalną strefę śniegową i wiatrową. Stosuje się podkładki uszczelniające oraz uszczelniacze dekarskie.
Zabezpieczenia: Po stronie DC stosujemy rozłączniki, bezpieczniki i ochronniki przepięciowe dedykowane do pracy przy wysokim napięciu stałym. Po stronie AC – wyłączniki nadprądowe, różnicowoprądowe oraz ochronniki przepięciowe typu 2. Całość musi być poprawnie uziemiona (wartość rezystancji uziemienia poniżej 10 Ω, zgodnie z WT i normami branżowymi).
Prowadzenie przewodów: Wszystkie kable prowadzi się w trasach osłonowych lub korytkach odpornych na UV, z zachowaniem minimalnych promieni gięcia. Przewody DC i AC odseparowane, oznakowanie kolorami/przylepkami zgodnie z projektem.
Integracja instalacji z budynkiem: Połączenie z rozdzielnią budynku realizuje się przewodami o odpowiednim przekroju, najczęściej przez osobny wyłącznik nadprądowy. Najważniejsze – wszystkie elementy muszą odpowiadać projektowi i zgłoszonej dokumentacji!

Jak wygląda to w praktyce

Planowanie i przygotowanie miejsca

Weryfikacja dachu: Należy sprawdzić stan pokrycia i więźby – gonty bitumiczne wymagają podparcia, blacha trapezowa dobrego jakościowo zamocowania w fałdach. Starsze dachówki mogą wymagać podmiany w miejscach montażu uchwytów.
Odległości: Minimalny odstęp od krawędzi połaci – 0,5 m. Górne i dolne marginesy zależne od typu dachu i zaleceń producenta konstrukcji.
Wytyczenie trasy przewodów: DC prowadzimy najkrótszą drogą do falownika, najlepiej w peszlach odpornych na UV lub w korytkach dachowych.

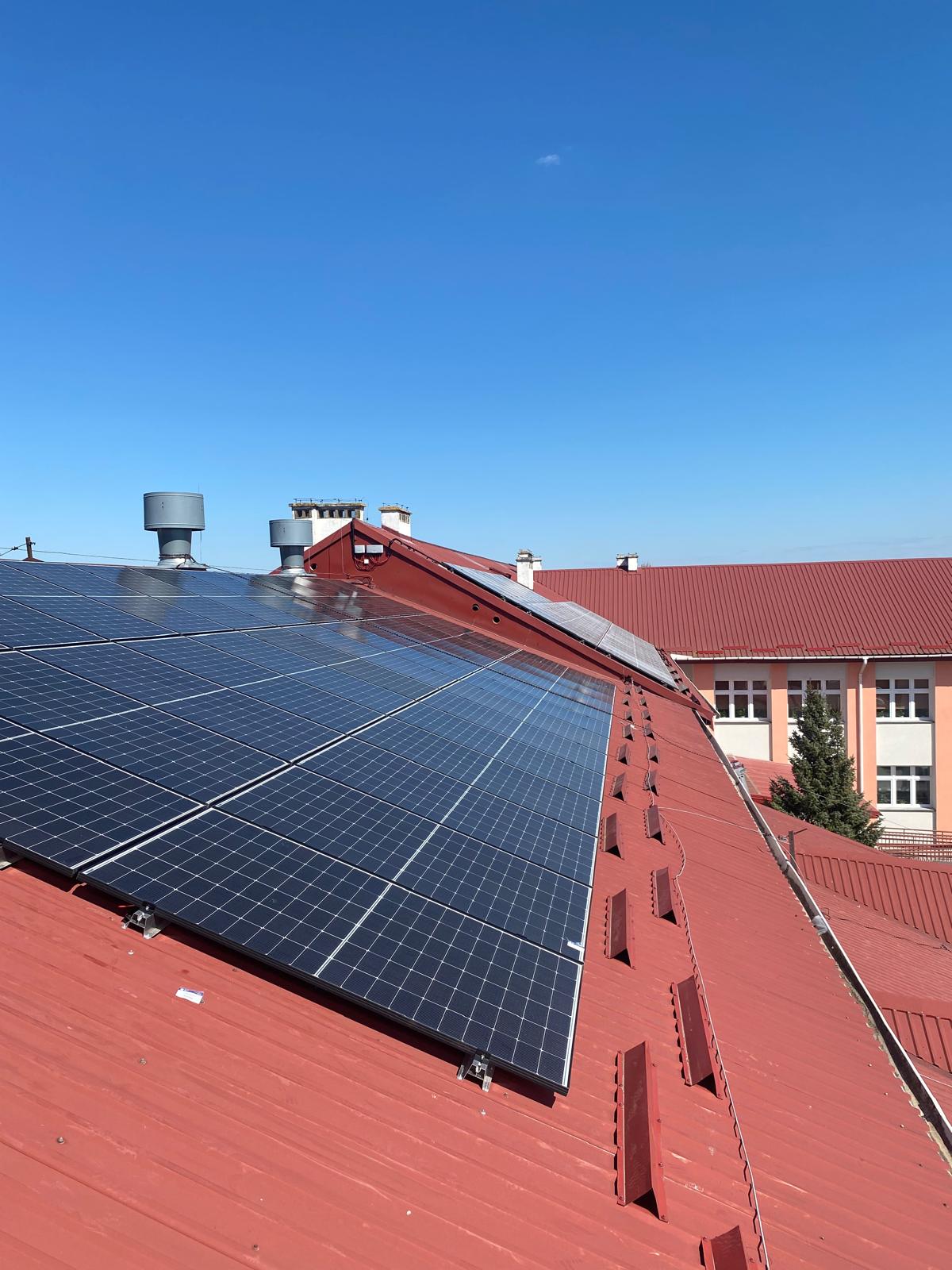

Montaż konstrukcji wsporczej i modułów

Montaż konstrukcji: Uchwyty dachowe mocujemy do krokwi przez szczeliny dachówek lub podnosząc blachę falistą. Przykładowo, dla dachówki ceramicznej zalecane rozstawy uchwytów to 80–120 cm. Konstrukcja musi być wypoziomowana.
Mocowanie modułów: Moduły przykręcamy do profili aluminiowych za pomocą zacisków pośrednich i końcowych ze stali nierdzewnej. Każdy moduł dociskamy momentem podanym przez producenta (najczęściej 8–10 Nm).
Sprawdzenie sztywności i poprawnego zamocowania: Kontrola, czy żaden moduł nie ma luzów i czy konstrukcja nie pracuje pod wpływem siły.

Wykonanie części elektrycznej

Łączenie modułów w stringi: Zgodnie z projektem, łączymy moduły szeregowo (typowo od 4 do 14 sztuk w string, zależnie od mocy oraz dopuszczalnego napięcia falownika). Sprawdzamy wypełnienie pasma napięciowego wejścia MPPT falownika.
Prowadzenie przewodów DC: Używamy przewodów solarnych H1Z2Z2-K lub PV1-F, mocowanych opaskami UV. Skrywamy je w peszlach, trasę prowadzimy z dala od łatwopalnych elementów. Unikamy przebić mechanicznych.
Montaż ochronników przepięciowych i rozłączników DC: Kompletujemy pod rozdzielnią DC (np. w pobliżu wejścia kabli do budynku).

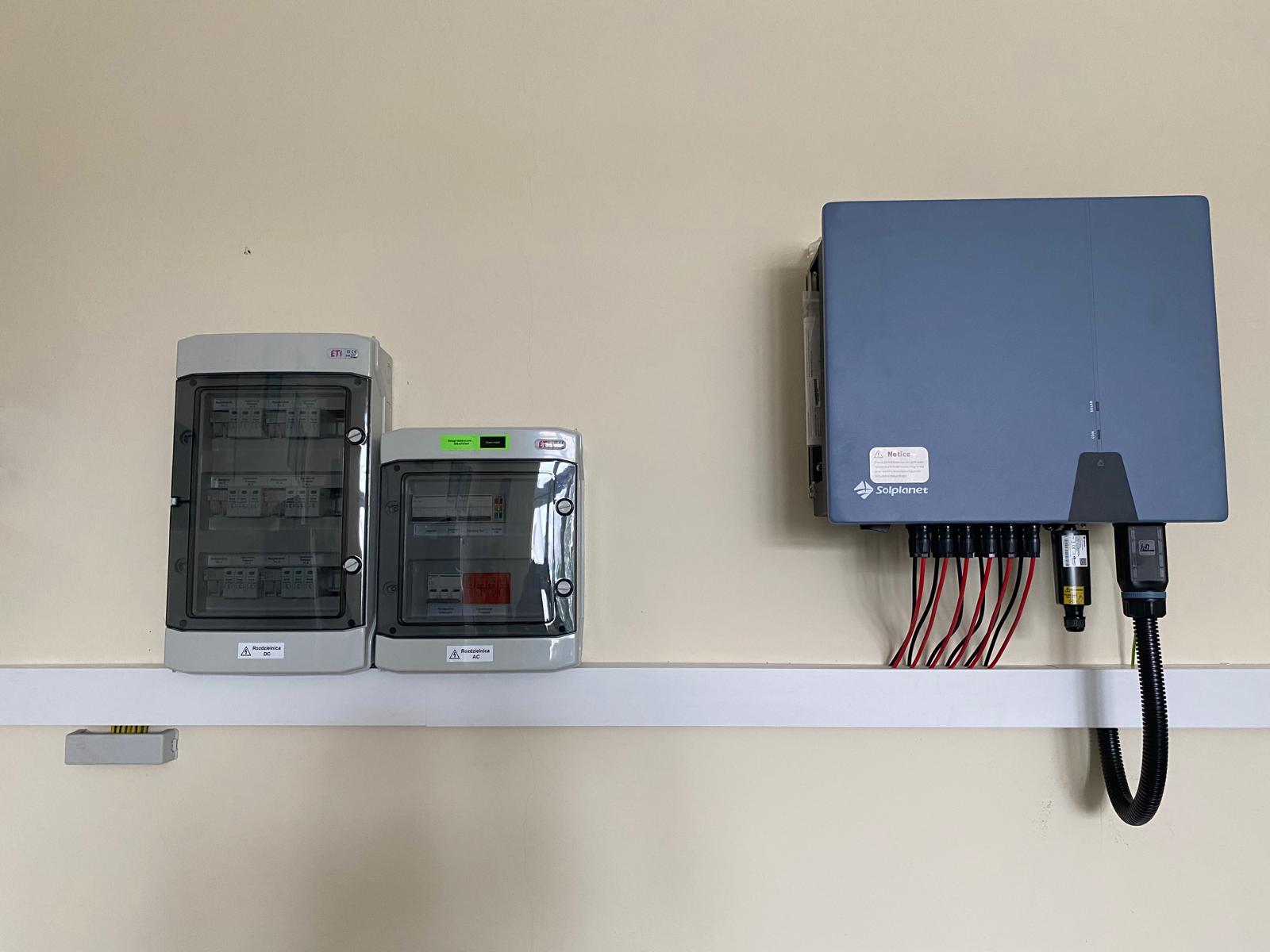

Podłączenie falownika: Łączymy stringi do wejść MPPT falownika. Wyjście AC z falownika prowadzimy do rozdzielni głównej przez ochronnik przepięciowy AC i dedykowany wyłącznik nadprądowy oraz różnicowoprądowy.
Uziemienie konstrukcji: Konstrukcja metalowa (profile, uchwyty) powinna zostać połączona z lokalną instalacją wyrównawczą PE. Wartość rezystancji uziemienia nie powinna przekraczać 10 Ω.

Pomiary oraz odbiór techniczny

Pomiary po stronie DC: Izolacja przewodów względem ziemi (min. 1 kV dla 1 minuty, napięcie próbne zgodnie z normą), ciągłość połączeń.
Pomiary po stronie AC: Sprawdzenie impedancji pętli zwarcia, parametrów RCD, ciągłości PE, zgodności fazowości.
Pomiary skuteczności ochrony przeciwporażeniowej: Wykonanie prób uruchomieniowych falownika i pomiar produkcji.
Opracowanie dokumentacji powykonawczej: Protokół pomiarów, schematy elektryczne, zdjęcia montażu, certyfikaty użytych komponentów, deklaracje zgodności CE.

Najczęstsze błędy

Zły dobór lub montaż konstrukcji: Uchwyty zamocowane do łat lub samej dachówki skutkują zrywaniem połaci przy podmuchach wiatru.
Brak uszczelnienia dachówek: Woda dostaje się pod pokrycie, powodując przecieki i korozję elementów drewnianych.
Niewłaściwe prowadzenie kabli: Przewody „zwisające” pod dachem, inadequatny promień zgięcia, brak odporności UV – to najczęstsze powody uszkodzeń i pożarów w ciągu kilku lat od montażu.
Złe zabezpieczenia DC: Montaż bez rozłączników i ochronników, które ograniczają skutki przepięć i ułatwiają serwisowanie.
Złe uziemienie: Uziemione pojedyncze moduły zamiast całości konstrukcji, pominięcie połączenia z miejscową instalacją wyrównawczą.
Błędy dokumentacyjne: Nieaktualny projekt, brak protokołu powykonawczo-pomiarowego lub niezgodność rzeczywistego wykonania z dokumentacją zgłoszoną do OSD.
Przeciążone/przegrzewające się przewody: Zbyt mały przekrój lub zbyt długie trasy, co przekłada się na straty napięciowe i zagrożenie pożarowe.

Bezpieczeństwo instalacji

Prace na dachu: Obowiązkowo szelki asekuracyjne, kaski, zabezpieczenie stanowiska pracy barierkami. Montaż przy niekorzystnej pogodzie jest zabroniony. Każdy członek ekipy musi przejść szkolenie BHP z prac na wysokości!
Prace elektryczne DC: Moduły PV generują wysokie napięcie zawsze, gdy są oświetlone. Przewody DC traktować jako „zawsze pod napięciem” – stosować wyizolowane narzędzia, rękawice elektroizolacyjne.
Strefy oddziaływania łuku elektrycznego: Zabezpieczenie oczu i skóry, organizacja stanowiska pracy, aby nie doszło do zwarcia przewodów DC.
Oznakowanie tras kablowych DC i AC: Obowiązkowe oznaczenia żółte/ostrzegawcze, wyraźne podpisanie rozłączników PV na rozdzielni głównej oraz informacja o istnieniu mikroinstalacji.
Uziemienie: Instalacja powinna mieć wykonane połączenie z główną szyną wyrównawczą budynku. Stosuje się osobne uziomy jeśli wymaga tego producent konstrukcji lub niezbędne do osiągnięcia wymaganego parametru.
Odłączniki bezpieczeństwa przy falowniku: Umożliwiają szybkie odcięcie instalacji PV podczas pożaru/awarii – standard w rozdzielniach dedykowanych PV.

Wymagania norm i przepisów

Pozwolenia/Uzgodnienia: Zgodnie z Prawem budowlanym, domowa instalacja PV do 50 kWp nie wymaga pozwolenia na budowę, a jedynie zgłoszenia robót w starostwie (jeśli nie zmienia konstrukcji dachu lub nie przekracza 3 m wysokości nad powierzchnię dachu). Wyjątki: instalacje w zabytkach, na obszarach objętych ochroną konserwatorską lub strefach miejskich – w tych wypadkach wymagane są dodatkowe zgody.
Zgłoszenie do operatora (OSD): Montaż mikroinstalacji wymaga zgłoszenia z odpowiednim wnioskiem i schematem do operatora sieci dystrybucyjnej (PGE, Tauron, Enea, Energa). W zgłoszeniu należy przedstawić: dokumentację powykonawczą, protokoły pomiarów, zdjęcia instalacji, deklaracje zgodności wszystkich urządzeń, parametrów rozdzielni. Po pozytywnym rozpatrzeniu OSD wymienia licznik na dwukierunkowy.
Pomiary powykonawcze i protokoły: Wymagane są pomiary rezystancji izolacji, skuteczności ochrony przeciwporażeniowej, ciągłości uziemienia, sprawdzenie parametrów RCD, impedancji pętli zwarcia. Wszystkie wyniki muszą być udokumentowane na protokole podpisanym przez osobę z aktualnymi uprawnieniami elektroenergetycznymi.
Odbiór UDT: Od 2022 roku większość mikroinstalacji nie wymaga odbioru przez Urząd Dozoru Technicznego, chyba że przekracza 50 kWp lub pracuje w układzie on-grid z magazynem energii powyżej progu mikroinstalacji. Podlega natomiast zgłoszeniu do OSD.
Normy PV: Realizacja musi być zgodna z PN-HD 60364-7-712 (instalacje PV), PN-EN 62446 i PN-HD 60364-6 (sprawdzenia), a także z WT budynków (Warunki Techniczne).
Zalecenia producentów: Każdy montaż musi być wykonany wedle wytycznych montażowych, minimalnych rozstawów oraz wymaganego momentu dokręcenia śrub podanych w instrukcji dostarczonej przez producenta komponentów PV.

Podsumowanie

Poprawny montaż instalacji fotowoltaicznej wymaga nie tylko doświadczenia praktycznego, ale także znajomości przepisów i norm branżowych. Kluczowe są prawidłowy dobór i montaż konstrukcji, staranne prowadzenie tras kablowych, profesjonalne pomiary i skuteczna ochrona przed porażeniem oraz przepięciami. Błędy popełnione podczas montażu mogą prowadzić do poważnych zagrożeń: pożaru, przeciążenia instalacji czy utraty gwarancji producenta. Inwestor i elektryk mają jasno określone role – inwestor odpowiada za wybór wykonawcy, odbiór instalacji i zgłoszenie jej do OSD, zaś elektryk za precyzyjne wykonawstwo wedle projektu i wszystkich wymogów technicznych.
Bezpieczna i trwała instalacja PV to nie efekt „sztuczki” czy oszczędności, lecz wynik przestrzegania zasad sztuki instalatorskiej, norm i obowiązujących przepisów.

FAQ

Czy można montować PV samodzielnie i jakie są tego ograniczenia?

Formalnie nie ma prawnego zakazu samodzielnego montażu własnej instalacji PV, ale instalacja musi zostać odebrana i zgłoszona do OSD przez osobę posiadającą uprawnienia elektryczne (SEP E). Brak profesjonalnych pomiarów, błędy montażowe oraz niezgodności z normami mogą skutkować odmową podłączenia i zagrożeniem bezpieczeństwa. Od strony praktycznej montaż PV samodzielnie bez wiedzy z zakresu elektryki i bezpieczeństwa pracy na dachu jest niewskazany.

Jakie dokumenty należy złożyć do OSD po montażu PV?

Zgłoszenie mikroinstalacji do OSD wymaga: protokołu pomiarowego, schematu instalacji (wskazanie połączeń, zabezpieczeń, przekrojów przewodów), danych technicznych urządzeń (deklaracje zgodności, certyfikaty), dokumentacji fotograficznej zamontowanej instalacji oraz wypełnionego formularza zgłoszeniowego (dostępny na stronach OSD). Po weryfikacji wymieniany jest licznik na dwukierunkowy.

Czy instalacja PV na dachu wymaga pozwolenia na budowę?

Do 50 kWp instalacja domowa PV na budynku nie wymaga pozwolenia, jedynie zgłoszenie robót, o ile nie powoduje zmian w konstrukcji dachu i nie przekracza 3 m ponad dach. W przypadkach szczególnych (zabytek, strefa ochrony) konieczne mogą być dodatkowe uzgodnienia.

Jakie pomiary należy wykonać przed uruchomieniem instalacji?

Obowiązkowe jest wykonanie pomiarów rezystancji izolacji przewodów DC, ciągłości ochrony PE, skuteczności ochrony przeciwporażeniowej (impedancja pętli zwarcia), parametrów wyłączników różnicowoprądowych, pomiary napięcia i ciągłości stringów oraz prawidłowości faz AC. Wszystkie wyniki umieszcza się w protokole powykonawczym podpisanym przez uprawnionego elektryka.

Jakie są najważniejsze wymagania dotyczące bezpieczeństwa?

Najważniejsze to: stosowanie sprzętu ochronnego przy pracy na dachu (szelki, kaski), narzędzi izolowanych przy pracy z DC, oznakowanie tras przewodów, wykonanie uziemienia konstrukcji, wydzielenie rozłączników DC i AC, organizacja stanowiska pracy umożliwiająca szybkie odłączenie PV w przypadku awarii czy pożaru, a także przestrzeganie wszystkich instrukcji producentów urządzeń.

Co zrobić, gdy pojawi się błąd na falowniku?

Należy przede wszystkim odczytać kod błędu i sprawdzić instrukcję obsługi falownika. Najczęstsze przyczyny to przerwa w połączeniach DC/AC, zadziałanie zabezpieczeń (nadprądowych, różnicowych), przepięcie, niewłaściwe napięcie wejściowe lub problemy z uziemieniem. Jeśli problem nie ustąpi po sprawdzeniu połączeń i resetowaniu falownika, należy wezwać serwis autoryzowany producenta lub uprawnionego elektryka.
