Pomiary instalacji elektrycznej w domu jednorodzinnym — co sprawdza elektryk i po co jest protokół

Pomiary instalacji elektrycznej to etap, który zamyka każdą poważną pracę elektryczną — czy to nową instalację, modernizację, czy remont. Elektryk nie szacuje, czy jest dobrze. Mierzy i dokumentuje. Właściciel domu dostaje protokół, który pokazuje, co zostało sprawdzone, jakie były wyniki i czy instalacja została oceniona jako nadająca się do użytkowania.

Po co wykonuje się pomiary instalacji

Pomiary nie są formalizmem wymaganym przez urząd. Służą temu, żeby sprawdzić, czy instalacja została wykonana poprawnie i czy jej stan pozwala na bezpieczne użytkowanie.

Bez pomiarów można mieć instalację, która wygląda poprawnie, ale ma ukrytą usterkę. Połączenie luźne w puszce, przerwa w przewodzie ochronnym, różnicówka, której wynik sprawdzenia wymaga dalszej oceny — to są rzeczy, których nie widać gołym okiem, a które wykrywa miernik.

Kiedy wykonuje się pomiary

Pomiary wykonuje się w kilku sytuacjach:

• po zakończeniu nowej instalacji — przed odbiorem i oddaniem do użytkowania,
• po modernizacji instalacji — wymiana rozdzielnicy, zmiana układu obwodów, wymiana okablowania,
• po większym remoncie, jeśli ingerowano w instalację — bruzdy, przepusty, nowe punkty odbiorcze,
• przy podejrzeniu usterki — wyłączający się bez wyraźnej przyczyny RCD, słabnące napięcie, nagrzewające się gniazdka, ślady przepalenia,
• przy zakupie starszego domu — kiedy właściciel chce wiedzieć, w jakim stanie jest instalacja przed wejściem.

Pomiary nie są potrzebne po każdej drobnej pracy. Ale każda zmiana w układzie ochrony — przewody PE, rozdzielnica, wyłączniki RCD — powinna być po zakończeniu zmierzona.

Co elektryk sprawdza podczas pomiarów

Zakres pomiarów zależy od tego, co było robione i co chce sprawdzić inwestor lub odbiorca instalacji. Podstawowy zestaw przy odbiorze instalacji w domu jednorodzinnym obejmuje kilka badań.

Ciągłość przewodów ochronnych
Sprawdzenie, że każdy punkt odbiorczy jest poprawnie połączony z przewodem ochronnym. To jeden z najważniejszych pomiarów — brak ciągłości PE może oznaczać, że ochrona przeciwporażeniowa nie będzie działała prawidłowo. Więcej: pomiar ciągłości przewodów ochronnych.

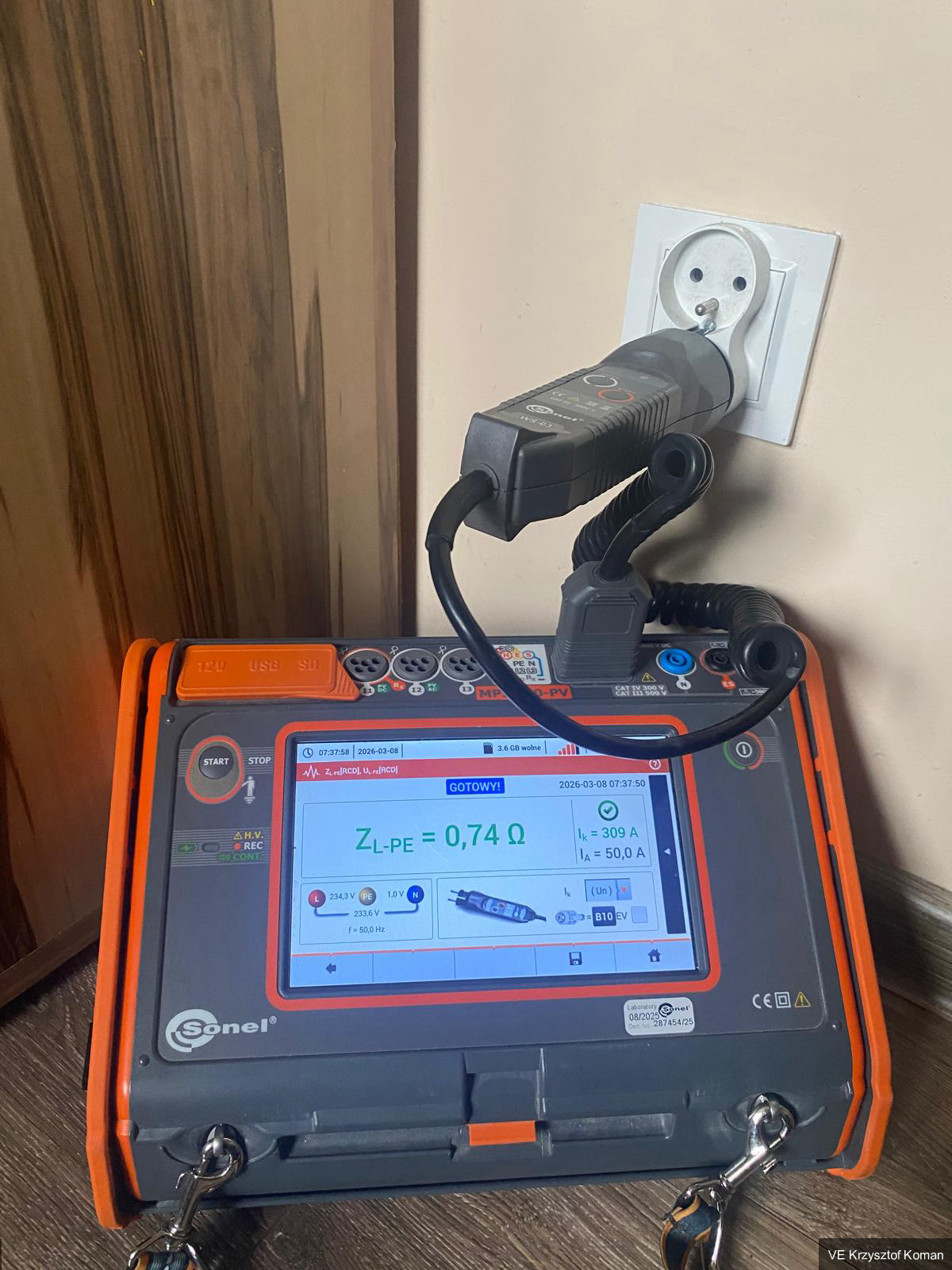

Impedancja pętli zwarcia
Pomiar sprawdzający, czy w razie zwarcia zabezpieczenie odłączy zasilanie wystarczająco szybko. Wynik zależy od długości i przekroju przewodów, rodzaju zabezpieczenia i całości układu. Więcej: pomiar pętli zwarcia i ochrona przeciwporażeniowa.

Działanie wyłącznika różnicowoprądowego (RCD)
Miernik sprawdza, jak RCD reaguje podczas sprawdzenia i czy wynik mieści się w ocenie dla danej instalacji. Więcej: sprawdzanie wyłącznika różnicowoprądowego.

Rezystancja izolacji
Pomiar stanu izolacji przewodów — czy kable nie są uszkodzone, zawilgocone lub zestarzałe do tego stopnia, że grożą upływem prądu.

Uziemienie (jeśli instalacja ma uziom)
Dotyczy obiektów z własnym uziomem lub instalacją odgromową. Więcej: pomiar uziemienia.

Oględziny rozdzielnicy i opisów obwodów
Część sprawdzenia to ocena wizualna — stan aparatów, oznakowanie obwodów, brak uszkodzeń mechanicznych, poprawność montażu. Jeśli rozdzielnica jest zła, miernik często to potwierdza.

Dlaczego protokół jest ważny

Liczba z miernika nie jest sama w sobie wynikiem. Elektryk musi ocenić ją w kontekście konkretnej instalacji — długości obwodów, rodzaju zabezpieczeń i tego, co zostało zmienione. Protokół z pomiarów zawiera nie tylko same wartości, ale też informacje o użytym mierniku, dacie badania, zakresie sprawdzenia i podpis osoby odpowiedzialnej.

To jest dokument, który można pokazać przy odbiorze budynku, ubezpieczeniu, sprzedaży domu lub zgłoszeniu reklamacji do wykonawcy.

Co powinien dostać inwestor po pomiarach

Dobry protokół z pomiarów elektrycznych powinien zawierać:

• datę i zakres badania,
• wykaz sprawdzonych obwodów,
• wyniki poszczególnych pomiarów z oceną, czy dany obwód został uznany za poprawny w zakresie wykonanego sprawdzenia,
• typ i numer miernika — zazwyczaj z datą lub numerem świadectwa wzorcowania,
• podpis i dane osoby wykonującej pomiary.

Protokół nie musi być skomplikowanym dokumentem na wielu stronach. Ważne, żeby można było z niego odczytać, co zostało sprawdzone, czym i z jakim wynikiem.

Warto zapytać elektryka o protokół jeszcze przed zleceniem pracy — nie każda firma wystawia go standardowo, a dla inwestora to ważny dokument.

Czego właściciel nie powinien robić sam

Pomiary instalacji elektrycznej wymagają specjalistycznego miernika i wiedzy, jak interpretować wyniki. Próbówka wskazuje obecność napięcia, ale nie mierzy impedancji pętli zwarcia ani czasu zadziałania RCD. Aplikacja na smartfon nie zastąpi miernika wielofunkcyjnego.

Instalacja może wyglądać w porządku, a mimo to mieć ukrytą usterkę. Żeby ją wykryć, potrzebny jest właściwy przyrząd i ktoś, kto wie, co wyniki oznaczają w kontekście tej konkretnej instalacji.

Jak pomiary łączą się z bezpieczeństwem i odbiorem domu

Pomiary elektryczne są częścią procesu odbioru nowego domu lub przekazania instalacji po remoncie. Protokół pomiarowy jest dokumentem, który pokazuje zakres sprawdzenia, wyniki i ocenę instalacji po wykonanych pracach.

Przy zakupie starszego domu pomiary mogą ujawnić problemy, o których sprzedający nie wiedział — lub wiedział, ale przemilczał. Stara instalacja bez wyłączników różnicowoprądowych, uszkodzona izolacja, brak ciągłości PE — to są rzeczy, które przekładają się bezpośrednio na bezpieczeństwo.

Pomiary są też powiązane ze stanem rozdzielnicy. Jeśli aparaty są stare, źle dobrane lub uszkodzone, wyniki pomiarów często to potwierdzają — a rozdzielnica wymaga wtedy osobnej oceny. Więcej: jak powinna wyglądać rozdzielnica w domu.
