Jak dobrać zabezpieczenia do rozdzielnicy elektrycznej

Prawidłowy dobór zabezpieczeń w rozdzielnicy elektrycznej to klucz do bezpiecznego i niezawodnego działania każdej instalacji. Krytyczne są zarówno parametry techniczne, jak i przestrzeganie wymogów norm oraz dobrych praktyk wykonawczych.

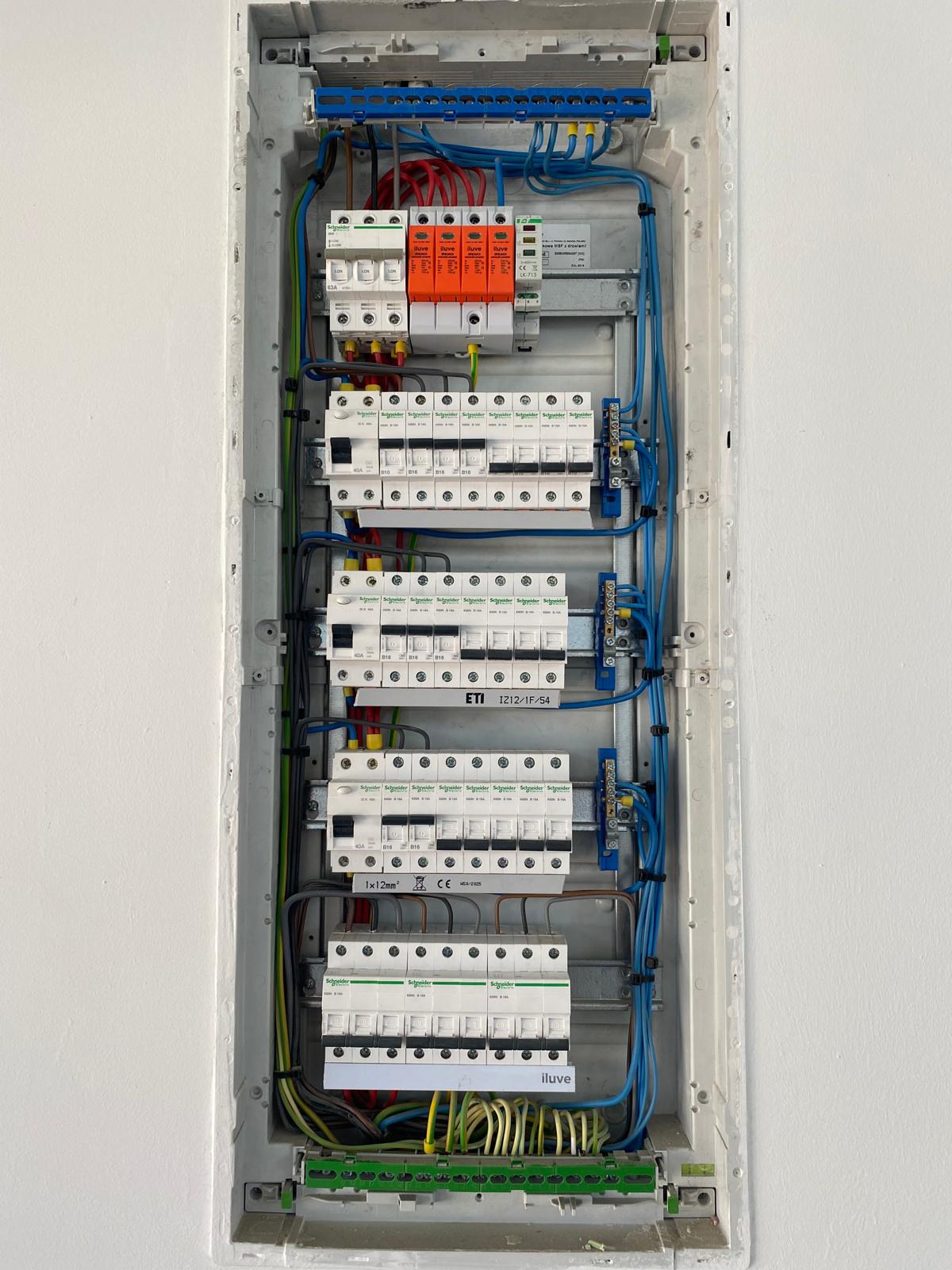

Wprowadzenie do tematu

Zabezpieczenia elektryczne w rozdzielnicy pełnią kilka zasadniczych funkcji: chronią przed skutkami zwarć i przeciążeń, ograniczają ryzyko pożaru, zapewniają ochronę przed porażeniem prądem oraz – coraz częściej – zabezpieczają instalację i urządzenia przed przepięciami atmosferycznymi lub łączeniowymi. Właściwy wybór aparatów zabezpieczających (wyłączniki nadprądowe, różnicowoprądowe, topikowe, ograniczniki przepięć) wymaga uwzględnienia wielu czynników – od parametrów odbiorników i przewodów, poprzez wymogi norm PN-HD 60364, aż po praktyczne aspekty eksploatacji i rozsądnego przygotowania rozdzielnicy na przyszłość (np. rezerwowanie miejsca na dodatkowe obwody).

W polskich realiach coraz częściej do rozdzielnic trafiają zaawansowane zabezpieczenia, ale standardowe błędy wykonawcze stale powodują ryzyko pożaru, uszkodzeń urządzeń i niepotrzebnych awarii. Praktyka pokazuje, że najważniejsze są nie tylko same aparaty, lecz również ich odpowiedni dobór, poprawny montaż oraz logiczny podział i opis obwodów.

Najważniejsze zasady i wymagania techniczne

Podstawowe funkcje zabezpieczeń

Ochrona przed przeciążeniem i zwarciem – wyłączniki nadprądowe (MCB) i wkładki topikowe chronią instalację przed skutkami przekroczenia dopuszczalnych prądów przewodów oraz zwarć.
Ochrona przed porażeniem prądem – wyłączniki różnicowoprądowe (RCD, popularnie „różnicówki”) zapewniają szybkie odcięcie zasilania w przypadku przepływu prądu upływowego przez ciało człowieka do ziemi.
Ochrona przed przepięciami – ograniczniki przepięć (SPD) minimalizują skutki wyładowań atmosferycznych oraz przepięć łączeniowych dla urządzeń elektronicznych i całej instalacji.

Kryteria doboru zabezpieczeń

Prąd znamionowy (In) – zawsze musi być dobrany do przekroju i rodzaju przewodu (zgodnie z jego obciążalnością, tabela 52-C6 z PN-HD 60364-5-52!) oraz prądu odbiornika.
Charakterystyka wyzwalania wyłącznika – dla obwodów gniazdowych i ogólnego przeznaczenia najczęściej charakterystyka B (5–10×In), dla odbiorników z dużym prądem rozruchowym (np. silniki) – C (10–20×In), a sporadycznie D (dla transformatorów, sprzętu przemysłowego).
Selektywność zabezpieczeń – najbliższe obwodowi zabezpieczenie powinno zadziałać jako pierwsze, nie powodując odcięcia większej części instalacji.
Prąd różnicowy wyłącznika RCD – 30 mA to standard dla ochrony ludzi, 100 lub 300 mA – ochrona przeciwpożarowa (np. dla całych podrozdzielnic lub budynków gospodarczych).
Prąd zwarciowy wyłączalny (Icu/Ics) – zabezpieczenie musi wytrzymać spodziewany prąd zwarcia w danym miejscu instalacji (dla domowych rozdzielnic najczęściej min. 6 kA – sprawdź u dostawcy energii i w obliczeniach projektu).
Dopasowanie do warunków pracy – klasa klimatyczna zabezpieczenia, stopień ochrony IP rozdzielnicy, dostępność serwisowa i sposób prowadzenia przewodów.

Dobór zabezpieczeń do obwodów i odbiorców

Obwody gniazdowe – typowo MCB 16 A, charakterystyka B, przekrój przewodu co najmniej 2,5 mm² Cu (przewód miedziany).
Obwody oświetleniowe – MCB 10 A, charakterystyka B, przewód 1,5 mm² Cu.
Odbiorniki o dużym prądzie rozruchowym – np. kotły elektryczne, pompy ciepła, silniki – MCB zgodnie z obciążeniem, zalecana charakterystyka C, przewód dobrany do zasilanej mocy.
Obwody łazienek, kuchni, pomieszczeń wilgotnych – RCD o czułości 30 mA wymagany obowiązkowo – zgodnie z WT i normą PN-HD 60364.
Ograniczniki przepięć – zwłaszcza w budynkach wolno stojących, z zasilaniem napowietrznym lub przy obecności instalacji fotowoltaicznych.

Jak wygląda to w praktyce

Kroki doboru wyłączników nadprądowych i różnicowoprądowych

1. Ustal obciążenie obwodu i przewidywane odbiorniki – wylicz prąd pobierany przez dany obwód.
2. Dobierz przekrój przewodu – na podstawie obciążalności długotrwałej oraz warunków instalacji (w tynku, w rurce, w korytku – wg PN-HD 60364-5-52).
3. Dobierz zabezpieczenie nadprądowe – prąd znamionowy nie większy od dopuszczalnego dla przewodu, charakterystyka zależna od rodzaju odbiornika (B – standard, C – większe prądy rozruchowe).
4. Dla obwodów wymagających – dobierz RCD – w mieszkaniówce: osobny RCD dla każdego obwodu lub dla grup, typ AC, A lub F w zależności od urządzeń (pralki, stacje ładowania pojazdów mogą wymagać typów A lub F).
5. Zaplanuj grupowanie i selektywność – ważne, by awaria jednego obwodu nie powodowała odcięcia całego budynku. Często stosuje się minimum dwa RCD – osobno dla oświetlenia i gniazd.
6. Dodaj ograniczniki przepięć – najlepiej klasy II (T2) w rozdzielnicy głównej, czasem warto przewidzieć także ograniczniki T1 w budynkach z zasilaniem napowietrznym lub z instalacją odgromową.
7. Oznakuj i opisz obwody oraz aparaty – wyraźny opis każdego pola rozdzielnicy ułatwia eksploatację i szybkie znalezienie uszkodzonego obwodu w razie potrzeby.

Przykłady rozwiązań praktycznych

W domach jednorodzinnych stosowanie zabezpieczeń nadprądowych B16 dla gniazd i B10 dla oświetlenia to standard, ale pojawienie się pompy ciepła czy sprzętu warsztatowego wymaga już wyłączników C16 lub C20 oraz przewodów 4 mm².
W mieszkaniach, gdzie przepisy obligują do ochrony różnicowoprądowej niemal wszystkich obwodów, często instaluje się nawet 4–6 osobnych RCD (np. dla oświetlenia, gniazd ogólnych, aneksu kuchennego, łazienki) – podnosi to komfort i eliminuje wyłączanie całej instalacji przy jednym uszkodzeniu.
W instalacjach z PV lub przy zasilaniu w budynkach gospodarczych, gdzie ryzyko przepięć jest wysokie, ograniczniki przepięć klasy I+II są absolutnie konieczne i warto wybrać modele z optycznym sygnalizatorem uszkodzenia.
W praktyce grupowanie zabezpieczeń wykonuje się zwracając uwagę na ewentualny rozwój instalacji (dodatkowe obwody rezerwowe, osobny wyłącznik na garaż, altanę, warsztat).

Prawidłowy montaż i jakość połączeń

Staranne zarabianie przewodów, dokręcenie końcówek zgodnie z instrukcją producenta – unikamy luźnych połączeń.
Stosowanie szyn grzebieniowych i odpowiednich mostków zamiast tworzenia “pająków” z przewodów – przejrzysta rozdzielnica to łatwiejszy serwis i mniejsze ryzyko błędu.
Unikanie przeciążania pojedynczego RCD zbyt wieloma obwodami – wyzwolenie zabezpieczenia powoduje wtedy utratę zasilania w zbyt dużym obszarze mieszkania lub domu.

Wskaźniki poprawności montażu

Obowiązkowe próby testowe wszystkich RCD (“przycisk TEST” musi zadziałać po zamontowaniu).
Sprawdzenie momentu dokręcenia śrub zaciskowych (klucz dynamometryczny według zaleceń producenta).
Sprawdzenie ciągłości przewodów ochronnych i pomiary rezystancji izolacji po wykonaniu rozdzielnicy.

Najczęstsze błędy

Zbyt duży prąd zabezpieczenia – typowa pomyłka to montaż wyłącznika 25 A przy przewodzie 2,5 mm² Cu (przewód się przegrzewa, nie chroni przed pożarem ani uszkodzeniem odbiornika).
Niewłaściwa charakterystyka – stosowanie wyłączników C lub D w obwodach oświetleniowych powoduje zbyt wolną reakcję na zwarcie i wydłuża zagrożenie pożarowe.
Brak RCD tam, gdzie jest wymagane – szczególnie w łazienkach i kuchni, co grozi porażeniem ludzi.
Nieprawidłowe połączenia przewodów – zbyt długie izolacje, “skręcanie” i wciskanie w zacisk bez tulejek, brak dokręcenia albo zbyt silne dokręcenie deformujące przewód.
Łączenie za pomocą przypadkowych mostków i niezalecanych rozwiązań – prowizoryczne zworki i mostki z odpadów po przewodach prowadzą do przegrzewania i ryzyka awarii.
Super-zabezpieczanie – czyli montowanie „na zapas” większych zabezpieczeń, co wbrew pozorom często degraduje poziom bezpieczeństwa przeciwpożarowego.
Brak ograniczników przepięć w nowych obiektach – naraża mieszkańców i elektronikę na kosztowne uszkodzenia nawet przy pośrednich wyładowaniach burzowych.
Nieoznaczone i nieopisane aparaty – utrudnia eksploatację, serwis i stanowi ryzyko szybkiej lokalizacji usterki podczas awarii.

Bezpieczeństwo instalacji

Selektywność zabezpieczeń – wyłącznik najbliżej miejsca zwarcia ma jako pierwszy odciąć zasilanie, by nie paraliżować całej instalacji (stosuj stopniowanie prądów i charakterystyk lub typy S selektywne, gdy jest to wymagane).
Ochrona przed porażeniem – prawidłowy dobór RCD (30 mA dla obwodów ogólnych, 10 mA w przedszkolach/szpitalach, większe wartości dla ochrony przeciwpożarowej całościowej).
Zabezpieczenie przed przepięciami – dobranie ograniczników przepięć z odpowiednią klasą energetyczną do lokalizacji (T1: ochrona odgromowa, T2: rozdzielnica główna lub podrozdzielnice, T3: przy ważnych odbiornikach).
Prąd zwarciowy wyłączalny (Icu/Ics) – zawsze sprawdzić parametry u dostawcy energii lub w dokumentacji projektowej, wyłącznik musi wytrzymać nawet najkrótsze impulsy prądu zwarciowego występującego w danym punkcie instalacji.
Bezpieczny montaż – zawsze wyłącz napięcie przed rozpoczęciem prac, używaj narzędzi izolowanych i środków ochrony indywidualnej, nie pracuj samodzielnie przy napięciu.

Wymagania norm i przepisów

Norma PN-HD 60364 – kluczowy dokument określający zasady doboru aparatury zabezpieczającej, ich montaż, selektywność, wymagane pomiary i testy końcowe.
Warunki Techniczne (WT 2021) oraz Prawo budowlane – od 2013 roku RCD są obowiązkowe w nowych instalacjach domowych; wymagają osobnych zabezpieczeń dla pomieszczeń wilgotnych, kuchni, garaży.
Rozporządzenie Ministra Infrastruktury – określa m.in. konieczność stosowania ograniczników przepięć w przypadku zasilania napowietrznego oraz w budynkach z instalacją odgromową.
Dobór przewodów – minimalny przekrój przewodu musi zapewniać bezpieczeństwo przy długotrwałym obciążeniu i być dostosowany do prądu zabezpieczenia.
Selektywność i koordynacja działania zabezpieczeń – wymagane tam, gdzie awaria nie może powodować wyłączenia całości instalacji, szczególnie w budynkach użyteczności publicznej, blokach, dużych domach jednorodzinnych.
Dokumentacja odbiorcza – po modernizacji lub nowej instalacji należy wykonać i przekazać protokół z pomiarów (rezystancja izolacji, skuteczność ochrony przeciwporażeniowej, testy RCD).

Podsumowanie

Dobór zabezpieczeń do rozdzielnicy elektrycznej to proces wymagający nie tylko znajomości norm i przepisów, ale także doświadczenia oraz zrozumienia praktycznych reguł montażowych. Kluczowe są poprawnie dobrane prądy znamionowe, dopasowane charakterystyki wyłączników, zachowanie selektywności oraz obowiązkowe stosowanie RCD i ograniczników przepięć tam, gdzie jest to wymagane. Dbanie o jakość połączeń, szczegółowe opisywanie każdego obwodu oraz unikanie błędów wykonawczych przekłada się na bezpieczeństwo użytkowników i długą, bezawaryjną eksploatację instalacji.

Często zadawane pytania

Jak dobrać charakterystykę wyłącznika (B, C, D) do konkretnego obwodu?

Charakterystyka B jest zalecana do obwodów domowych, małych odbiorników i oświetlenia. C – dla sprzętu z dużym prądem rozruchowym (np. silniki, sprzęt warsztatowy) – chroni przed fałszywymi wyzwoleniami. D – tylko dla specjalistycznych urządzeń, np. transformatorów. Nie stosować C i D w typowych obwodach gniazd czy oświetlenia domowego.

Czy muszę stosować RCD w każdym obwodzie w nowej instalacji?

Tak, zgodnie z WT 2021 i PN-HD 60364 RCD 30 mA są wymagane w praktycznie wszystkich obwodach odbiorczych w domach i mieszkaniach, zwłaszcza w łazienkach, kuchniach, garażach i na zewnątrz. Zdarza się grupowanie kilku obwodów pod jeden RCD, ale najlepiej stosować osobne zabezpieczenia dla większego komfortu i bezpieczeństwa.

Kiedy należy przewidzieć ograniczniki przepięć?

Obowiązkowo w budynkach z instalacją odgromową, przy zasilaniu z napowietrznych linii, w domach jednorodzinnych i tam, gdzie znajduje się nowoczesna elektronika lub instalacje PV. Ograniczniki przepięć (klasy II lub I+II) chronią instalację przed skutkami wyładowań burzowych lub przepięć związanych z załączaniem dużych odbiorników.

Jak sprawdzić selektywność zabezpieczeń?

Selektywność osiąga się poprzez odpowiedni dobór prądów wyłączników (np. główny 40 A, następny 25 A, dalsze 16 A) oraz charakterystyki (np. główny – C, dalsze – B). W przypadku wyłączników różnicowoprądowych selektywność uzyskuje się przez zastosowanie RCD selektywnych (typ S) na początku instalacji i standardowych „30 mA” głębiej. Dokumentację dostarcza producent zabezpieczeń i normy instalacyjne.

Jakie są skutki doboru zbyt dużego lub zbyt małego zabezpieczenia?

Zbyt małe zabezpieczenie powoduje niepotrzebne, częste wyzwolenia i wyłączenia nawet przy prawidłowej pracy odbiorników. Zbyt duże – naraża przewody i urządzenia na przegrzewanie podczas przeciążeń i zwarć, zwiększa ryzyko pożaru oraz poważnych uszkodzeń elektroniki.

Czy ważna jest kolejność aparatów w rozdzielnicy?

Tak – najpierw powinien być główny wyłącznik/stycznik, dalej ogranicznik przepięć, następnie RCD (przed wyłącznikami nadprądowymi chronionych obwodów). Poprawna kolejność ułatwia diagnostykę, zapewnia skuteczne działanie zabezpieczeń i bezpieczeństwo w czasie serwisowania.
