Podczas prac elektrycznych bardzo często można spotkać instalacje, które na pierwszy rzut oka wyglądają jak plątanina przewodów bez żadnego porządku.
W branży elektrycznej takie miejsca często nazywa się po prostu „elektrycznym spaghetti”.

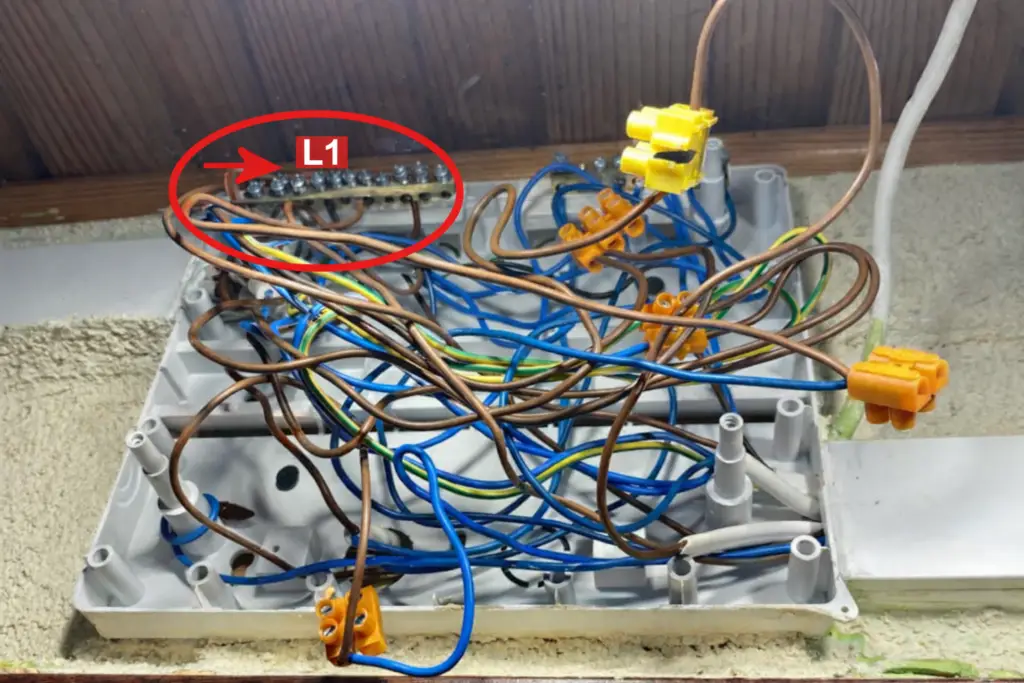

Na zdjęciu powyżej widać puszkę instalacyjną z budowy, w której przewody zostały połączone w sposób chaotyczny i nieuporządkowany.
Taka instalacja może działać przez wiele lat, ale w praktyce niesie ze sobą realne zagrożenie dla użytkowników budynku.
Dlaczego takie „elektryczne spaghetti” w puszce jest niebezpieczne?
Problemem w takiej puszce nie jest tylko estetyka. Chaotycznie połączone przewody mogą prowadzić do poważnych zagrożeń dla instalacji elektrycznej oraz użytkowników budynku.
- ⚠ Ryzyko zwarcia przewodów
- ⚠ Uszkodzenie izolacji przewodów
⚠ Przegrzewanie połączeń elektrycznych
⚠ Bardzo trudna diagnostyka instalacji
⚠ Ryzyko porażenia prądem
Obowiązkowe pomiary instalacji elektrycznej w Polsce
Warto pamiętać, że instalacje elektryczne w budynkach powinny być okresowo sprawdzane.
Zgodnie z przepisami w Polsce instalacje elektryczne powinny przechodzić kontrolę co najmniej raz na 5 lat.
Podczas takich pomiarów sprawdza się między innymi:
- impedancję pętli zwarcia
- skuteczność ochrony przeciwporażeniowej
- ciągłość przewodów ochronnych
- rezystancję izolacji przewodów
W praktyce wiele starszych domów nie wykonuje takich pomiarów przez wiele lat. Właśnie wtedy często wychodzą na jaw różne błędy instalacyjne, takie jak chaotyczne połączenia w puszkach instalacyjnych.
Jak poprawnie wykonać połączenia w puszce instalacyjnej
Poprawę takiej instalacji powinien wykonać elektryk posiadający odpowiednie kwalifikacje oraz doświadczenie w pracy przy instalacjach elektrycznych.
W wielu przypadkach naprawa polega na uporządkowaniu przewodów i wykonaniu połączeń w sposób bezpieczny oraz czytelny dla przyszłych prac serwisowych.
- Odłączenie zasilania w rozdzielnicy elektrycznej
- Sprawdzenie braku napięcia przy pomocy miernika lub próbnika
- Rozłączenie starych połączeń przewodów
- Uporządkowanie przewodów w puszce instalacyjnej
- Ponowne wykonanie połączeń przy użyciu złączek sprężynowych (np. typu WAGO)
- Ułożenie przewodów w puszce w sposób uporządkowany
Podsumowanie
Zdjęcie pokazuje przykład instalacji, która działa, ale zdecydowanie wymaga poprawy.
Najczęstsze problemy w takich puszkach instalacyjnych to chaos przewodów, nieuporządkowane połączenia oraz elementy instalacji pozostające pod napięciem.
Dlatego instalacje elektryczne powinny być wykonywane zgodnie z zasadami bezpieczeństwa oraz przez osoby posiadające odpowiednie kwalifikacje.
Jak powinna wyglądać poprawnie wykonana puszka instalacyjna?
Poprawnie wykonana puszka instalacyjna powinna być przede wszystkim czytelna i bezpieczna.
Przewody powinny być uporządkowane, a połączenia wykonane przy pomocy odpowiednich złączek instalacyjnych. Dzięki temu w przyszłości łatwiej wykonać serwis instalacji lub zlokalizować ewentualną awarię.
Dobrze wykonana instalacja elektryczna to nie tylko estetyka, ale przede wszystkim bezpieczeństwo użytkowników budynku.
Masz podobne zdjęcia z budowy?
Podczas pracy elektryka często można spotkać instalacje, które są wykonane w bardzo niebezpieczny lub nieprawidłowy sposób.
Jeżeli trafiłeś na podobną „elektryczną patologię” na budowie – możesz przesłać nam zdjęcie.
Najciekawsze przypadki będziemy publikować w naszej serii artykułów pokazujących najgorsze błędy spotykane w instalacjach elektrycznych.
Zdjęcia możesz wysłać na adres:
kontakt@vademecumelektryka.pl
