Jakie przewody stosuje się w instalacji elektrycznej
Wybór i poprawny montaż przewodów elektrycznych to jeden z kluczowych elementów bezpiecznej i trwałej instalacji. Przewody różnią się przeznaczeniem, budową, odpornością i parametrami pracy. Prawidłowy dobór gwarantuje nie tylko sprawne działanie instalacji, ale przede wszystkim bezpieczeństwo użytkowników.
Wprowadzenie do tematu
Praca z przewodami to codzienność każdego elektryka i inwestora budującego dom, remontującego mieszkanie czy modernizującego starą instalację. W nowoczesnych instalacjach spotykamy niemal wyłącznie przewody miedziane, ale nadal w eksploatacji są instalacje z przewodów aluminiowych. Wybór właściwego typu przewodu, przekroju oraz sposobu ułożenia zależy od miejsca zastosowania, obciążenia oraz warunków środowiskowych. Konsekwencją złych decyzji mogą być nie tylko awarie, ale i pożary czy groźne porażenia prądem.
Najważniejsze zasady i wymagania techniczne
Typy przewodów stosowanych w polskich instalacjach
- Przewody jednożyłowe (DY, LGY): pojedyncza żyła miedziana lub aluminiowa w izolacji, stosowane głównie w rozdzielnicach oraz do mostkowania i połączeń rozdzielczych.
- Przewody wielożyłowe (YDY, YDYp, NYM, OMY): kilka żył w jednej powłoce. Najpopularniejsze do wszystkich instalacji domowych – z wyjątkiem specjalnych warunków (np. wilgoć, wysoka temperatura).
- Kable specjalistyczne (np. OWY, YKY): z dodatkową powłoką odporną na UV, wilgoć, stosowane na zewnątrz budynków, w ziemi, w miejscach narażonych na uszkodzenia mechaniczne.
- Przewody aluminiowe: oficjalnie nie dopuszcza się ich do nowych instalacji, jednak modernizacje i naprawy starszych układów wymagają znajomości technik połączeń Al–Cu.
Rodzaje izolacji
- PVC (polwinit) – najczęściej stosowana, tania, zapewnia wystarczającą ochronę mechaniczną i elektryczną w typowej zabudowie.
- PE (polietylen) – wysoka odporność chemiczna i na wilgoć. Kable YKY mają często izolację PE.
- Guma (np. H07RN-F) – do zadań specjalnych – warsztaty, urządzenia mobilne, wyższa odporność na uszkodzenia i temperaturę.
Standardowe oznaczenia przewodów
- YDY – przewód miedziany, wielożyłowy, izolacja i powłoka PVC (wewnętrzne instalacje podtynkowe i natynkowe).
- YDYp – „płaski” odpowiednik YDY, łatwiejszy do układania podtynkowo.
- NYM – kabel o pogrubionej izolacji zewnętrznej (dopuszczalny także do prowadzenia w miejscach narażonych na wilgoć, ale nie wprost w ziemi).
- OMY – elastyczny przewód okrągły (niedozwolony do trwałego montażu w ścianach, stosowany np. do połączeń sprzętów).
- DY – jednożyłowy, do rozdzielnic, nie jako przewód instalacyjny w ścianach.
- LGY – elastyczna wersja przewodu jednożyłowego (np. do mostków w rozdzielniach).
Dobór przekroju przewodu
- 1,5 mm² – oświetlenie (10–16 A – zależnie od sposobu prowadzenia i długości trasy).
- 2,5 mm² – gniazda wtyczkowe (16–20 A standardowo). Dobre praktyki mówią o osobnych obwodach dla mocnych odbiorników (zmywarka, pralka, piekarnik).
- 4 mm² i więcej – kuchnie elektryczne, ogrzewanie elektryczne, podgrzewacze przepływowe.
Dokładny przekrój należy dobrać na podstawie obciążenia prądowego (sumy mocy wszystkich urządzeń na obwodzie), długości trasy (spadek napięcia) oraz warunków montażowych (sposób ułożenia, temperatura otoczenia).
Kolory żył i ich znaczenie
- Fazowy (L): brązowy, czarny lub szary
- Neutralny (N): niebieski
- Ochronny (PE): żółto-zielony
Stosowanie właściwej kolorystyki jest obowiązkowe – daje bezpieczeństwo oraz łatwość kontroli podczas przeglądów i napraw.
Jak wygląda to w praktyce

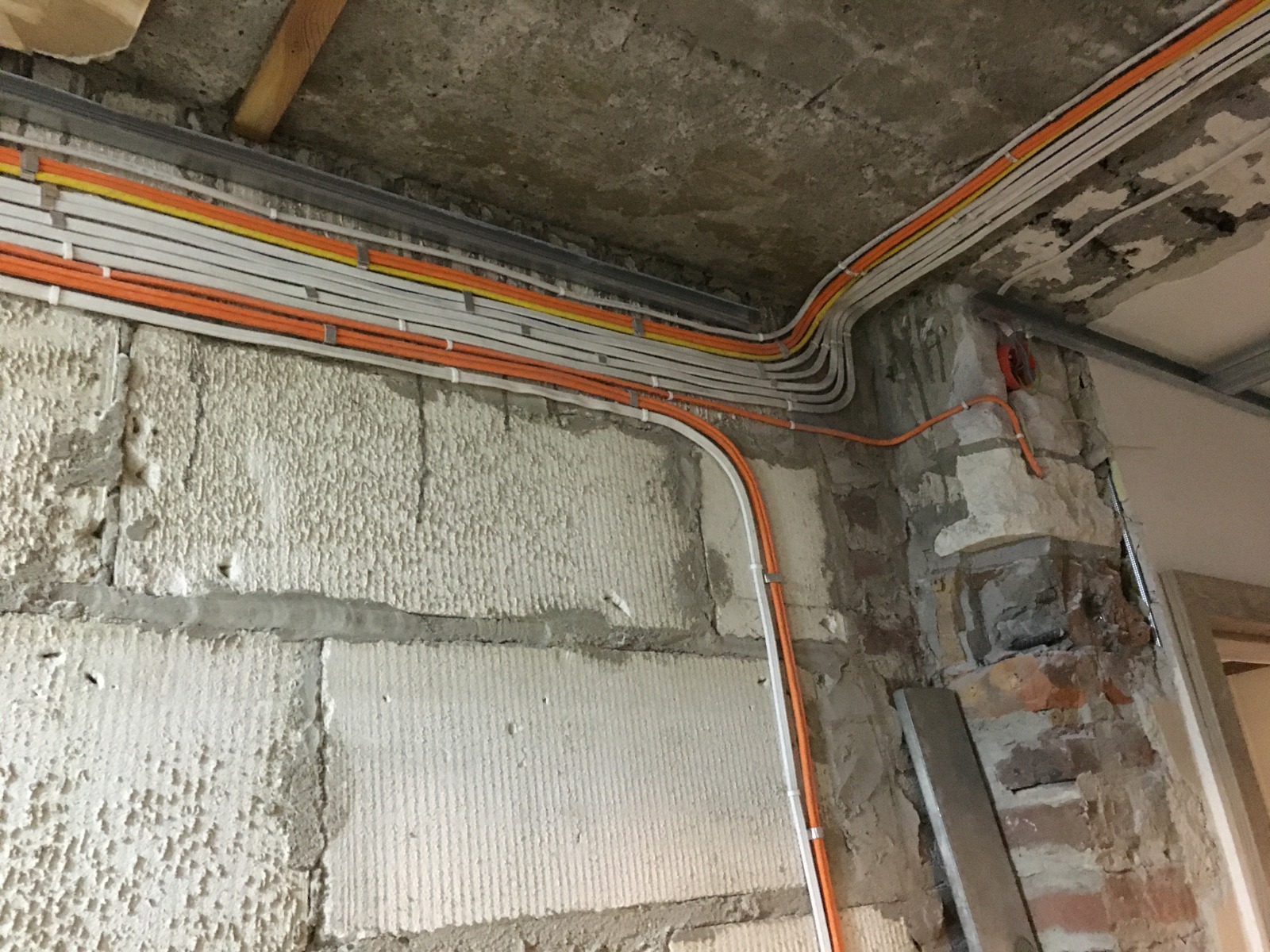

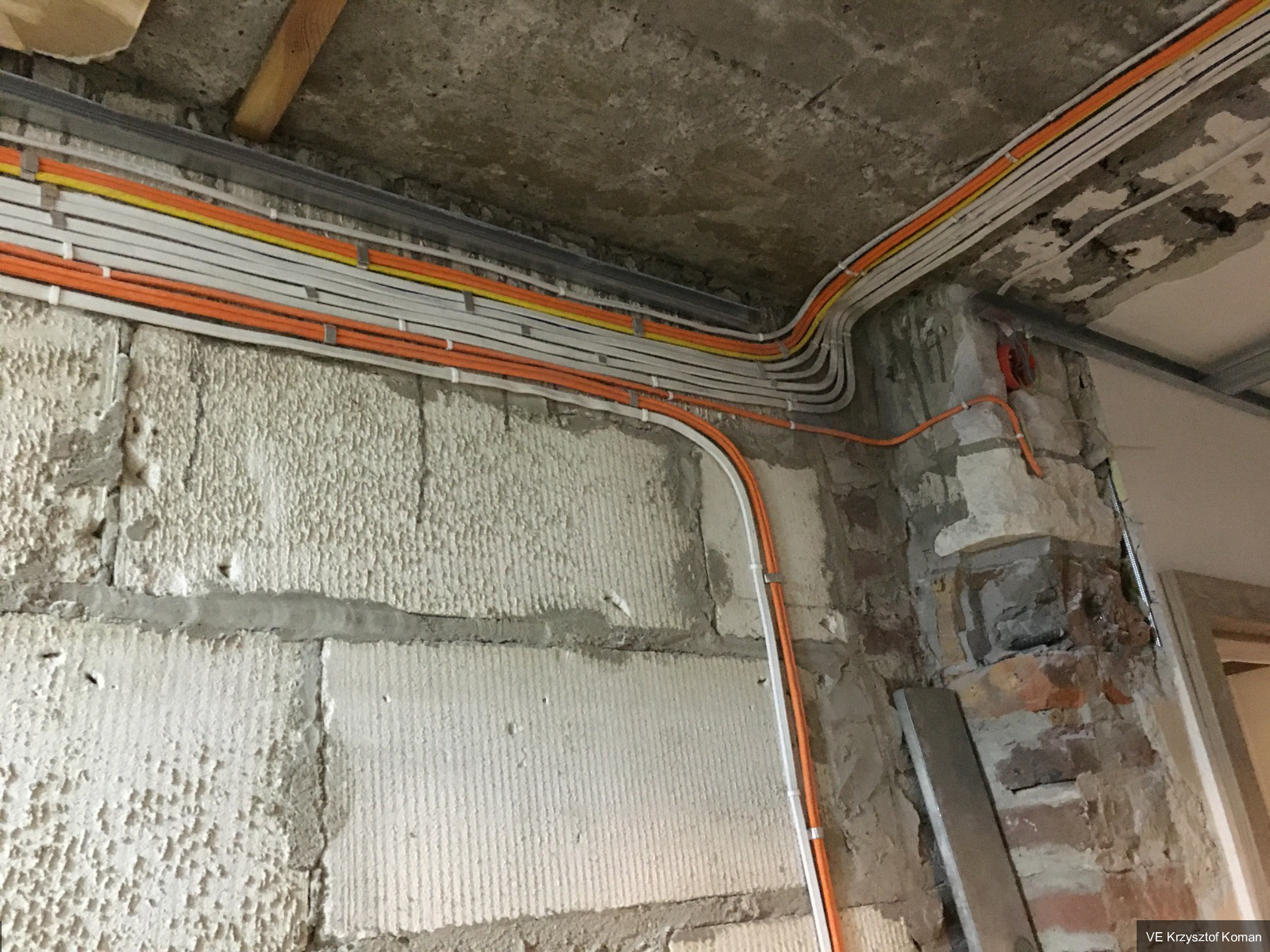

Podtynkowo, natynkowo, w rurkach i peszlach
- Podtynkowo: YDY/YDYp, w tynku lub w bruździe. W przypadku miejsc narażonych na uszkodzenia (garaże, piwnice) lepiej prowadzić natynkowo, w rurkach PCV lub stalowych.
- W peszlach (rurach karbowanych): zwiększa odporność instalacji na uszkodzenia i pozwala na ewentualną wymianę przewodów.
- W kanałach instalacyjnych: typowe dla warsztatów, biur, instalacji przemysłowych – pozwala na łatwe rozbudowy i przeróbki.
Co gdzie stosować?
- Kuchnia / łazienka: Zawsze YDY, YDYp lub NYM, min. 2,5 mm² dla gniazd, 1,5 mm² dla oświetlenia. Pomieszczenia wilgotne wymagają przewodów z dodatkową powłoką lub w rurach z tworzywa.
- Na zewnątrz budynków: Tylko kable z odpowiednią powłoką, odporną na UV i wilgoć (np. YKY, OWY), układane w peszlach lub rurach ochronnych, a w ziemi – z odpowiednią głębokością i zabezpieczeniem mechanicznym.
- Rozdzielnie / tablice: DY, LGY, wiązki jednożyłowe. Montaż z zachowaniem estetyki i wyraźnej różnicy funkcji N/PE/L.
- Remonty starych instalacji aluminiowych: Dozwolone tylko tam, gdzie aluminiowa żyła nie podlega obciążeniom mechanicznym. Połączenia miedź–aluminium wyłącznie z użyciem złączek przejściowych Al-Cu (np. WAGO typ 221 dla Al i Cu), zabezpieczenie przed utlenianiem styków pastą Al/Cu.
Dobór dodatkowy
- Trasy długości powyżej 20 m – przewody przewymiarować dla zminimalizowania spadków napięć.
- Bliskość źródeł ciepła – dobierać przewody z izolacją odporną na temperaturę lub prowadzić w odległości min. 0,5 m od rur z gorącą wodą, grzejników itp.
Zabezpieczenia i dokumentacja
- Dobieraj zabezpieczenia (wyłączniki nadprądowe, RCD) ściśle pod przekrój przewodu i rodzaj odbiornika. Nie wolno instalować bezpiecznika większego niż dopuszcza przekrój przewodu!
- Do kolejnym odbiorów i napraw przechowuj schematy instalacji oraz dokumentację powykonawczą z wyszczególnionymi przekrojami i trasami przewodów.
Najczęstsze błędy
- Zły dobór przekroju przewodu – np. 1,5 mm² do gniazdek. Grozi to przegrzaniem przewodu mimo poprawnie działającego zabezpieczenia.
- Stosowanie przewodów typu DY zamiast YDY/YDYp w instalacjach podtynkowych – DY nie ma powłoki, nie nadaje się jako główny przewód w ścianach.
- Stosowanie przewodów przeznaczonych do wnętrz na zewnątrz budynków – izolacja PVC nie jest odporna na promieniowanie UV i wilgoć, co prowadzi do szybkiego zniszczenia przewodu.
- Brak rozdzielności między żyłami N i PE (mostkowanie w gniazdkach lub rozdzielnicach) – niezgodne z normą, groźne w razie uszkodzenia przewodu neutralnego.
- Mylenie kolorów żył – np. użycie niebieskiego przewodu jako fazowego. Powoduje zagrożenie życia podczas napraw.
- Układanie przewodów „na ostro” – łamanie kabli, prowadzenie z za małym promieniem łuku, upychanie zbyt dużej ilości przewodów w rurkach lub puszkach, prowadzenie pod ostrymi krawędziami.
- Niewłaściwe łączenie miedzi z aluminium – bez złączek Al–Cu, prowadzi do korozji styków i przegrzewania.
- Prowadzenie przewodów razem z instalacjami gazowymi, wodnymi bez wymaganego odstępu – ryzyko awarii czy pożaru w razie rozszczelnienia.
Bezpieczeństwo instalacji
- Dobór przewodu do zabezpieczenia – bezpośrednie powiązanie pomiędzy przekrojem żyły, dopuszczalnym obciążeniem, a prądem znamionowym wyłącznika nadprądowego. Przewód musi bezpiecznie przewodzić prąd, na który zabezpieczenie reaguje.
- Wytrzymałość izolacji i powłoki – kable muszą być odporne na zakładane warunki (np. wilgoć, UV, uszkodzenia mechaniczne, środki chemiczne w garażach czy piwnicach).
- Oddzielne prowadzenie przewodów ochronnych i neutralnych – rozdzielenie funkcji jest niezbędne dla poprawnej pracy wyłączników różnicowoprądowych i ochrony przeciwporażeniowej.
- Nieprzewymiarowywanie przewodów bez uzasadnienia – zbyt duże przekroje utrudniają montaż, są zbędnym kosztem, a zbyt małe grożą przegrzewaniem i pożarem.
- Stosowanie przewodów i kabli o certyfikowanej niepalności tam, gdzie wymagają tego przepisy (klatki schodowe, garaże, ciągi komunikacyjne).
- Skrupulatna kontrola jakości oraz testy ciągłości przewodów po montażu – każda naprawa w późniejszym etapie wiąże się z rozkuwaniem ścian lub ryzykiem dla użytkownika.
Wymagania norm i przepisów
- PN-IEC 60364 – podstawowe normy dotyczące projektowania, wykonania i odbioru instalacji elektrycznych niskiego napięcia. Określają m.in. dobór przekroju przewodu zgodnie z obciążeniem, długością, dopuszczalnymi stratami napięcia i warunkami środowiskowymi.
- PN-EN 50575 – określa wymagania dla reakcji przewodów na ogień w odniesieniu do wyrobów budowlanych.
- PN-HD 308 S2:2007 – definiuje kolorystykę przewodów: brązowy/czarny/szary – fazowy; niebieski – neutralny; żółto-zielony – ochronny PE.
- Rozporządzenie Ministra Infrastruktury (Dz.U. 2015 poz. 1422) – określa m.in. minimalne wymagania dla instalacji w budynkach oraz zasady układania i zabezpieczeń pożarowych przewodów.
- Zalecenia zakładów energetycznych i warunki przyłączeniowe – często bardziej rygorystyczne, wymuszają określone przekroje, rodzaje instalacji i punkty pomiarowe.
Tabela przekrojów i obciążeń – dane praktyczne
| Przekrój przewodu (mm²) | Standardowe zastosowanie | Maks. prąd obciążenia (dla ułożenia podtynkowego, Cu) |
|---|---|---|
| 1,5 | Oświetlenie | 10–16 A |
| 2,5 | Gniazda wtyczkowe, AGD, łazienka | 16–20 A |
| 4 | Kuchnia, bojlery, urządzenia dużej mocy | 25–32 A |
| 6 | Płyty indukcyjne, piece, zasilanie główne | 32–40 A |
| 10 | Zasilania podrozdzielnic domowych | 40–63 A |
Wartości orientacyjne, należy zawsze zweryfikować z arkuszami doboru przewodów i wg aktualnych norm oraz długości trasy/warunków otoczenia.
Podsumowanie
Dobór przewodów do instalacji elektrycznych to zagadnienie, w którym doświadczenie instalatora musi iść w parze z wymogami norm i zdrowym rozsądkiem. Kluczowe jest stosowanie właściwych przekrojów, dokładna znajomość oznaczeń, zgodność kolorów żył, a także dbałość o warunki środowiskowe i mechaniczne. Błędy wykonawcze prowadzą do realnego zagrożenia życia, dlatego nie toleruje się tutaj kompromisów. Każda instalacja powinna być opisana, sprawdzona, a jej dokumentacja – dostępna przy użytkowaniu i odbiorach technicznych.
FAQ
Jakie przewody stosować w różnych pomieszczeniach domu?
Do oświetlenia i większości gniazd w pokojach i korytarzach stosuj YDY lub YDYp 3 x 1,5 mm² (oświetlenie) oraz 3 x 2,5 mm² (gniazda). W łazienkach i kuchni, gdzie jest wilgoć i wyższe obciążenia, zawsze min. 2,5 mm², a do punktów dużej mocy (piec elektryczny, płyta indukcyjna) – co najmniej 4 mm². Instalacje zewnętrzne – wyłącznie przewody przeznaczone do użytku zewnętrznego z powłoką odporną na warunki atmosferyczne (np. YKY).
Czy można łączyć przewody aluminiowe z miedzianymi? Jak to zrobić poprawnie?
Można, ale tylko za pomocą specjalnych złączek Al–Cu, np. WAGO typ 221, które są przystosowane do obu materiałów i uniemożliwiają bezpośredni kontakt metali. Dodatkowo zaleca się użycie past przeciwutleniających (np. Kontakt Chemie Aluminiumpaste) do zabezpieczenia styku. Niedopuszczalne jest skręcanie przewodów Al i Cu na kręca lub lutowanie!
Jak rozpoznać, który przewód jest fazowy, a który neutralny?
Według najnowszych norm: niebieski jest zawsze neutralny (N), żółto-zielony – ochronny (PE), natomiast przewód fazowy (L) to brązowy, czarny lub szary. W praktyce, zwłaszcza w starych instalacjach, kolory bywają mylone, dlatego każdorazowo przed pracą weryfikuj przebieg żył miernikiem napięcia!
Czy przewody można prowadzić razem z innymi instalacjami?
Nie należy prowadzić przewodów elektrycznych wspólną trasą z instalacją gazową czy wodno-kanalizacyjną. Minimalne odległości to 10 cm w poziomie i 2 cm w pionie (wg rozporządzenia MI), a przecinanie tras powinno odbywać się pod kątem prostym. Przewody teletechniczne można prowadzić razem z elektrycznymi tylko w osobnych rurach lub kanałach (ekranowane przewody).
Na co zwrócić uwagę przy odbiorze instalacji od wykonawcy?
Przede wszystkim: sprawdź zgodność przekrojów i oznaczeń przewodów z dokumentacją, poprawność kolorystyki żył, szczelność i solidność połączeń w puszkach, prawidłowe rozmieszczenie oraz estetyczne wykonanie rozdzielnicy. Wymagaj protokołu z pomiarów rezystancji izolacji i skuteczności ochrony przeciwporażeniowej.
Czy warto przewymiarowywać przekroje przewodów?
Gdy długości tras przekraczają 15–20 m lub planujesz duże chwilowe obciążenia, warto zastosować przekrój większy od minimalnego wymaganego (np. 4 mm² zamiast 2,5 mm² do gniazd głównych w kuchni). Zbyt duże przekroje utrudniają montaż, są nieekonomiczne – dobieraj świadomie!
