Domofon wygląda jak prosty układ: panel przy furtce, słuchawka albo monitor w mieszkaniu, przewód do elektrozaczepu. Na schemacie to kilka prostokątów połączonych liniami — wygląda czytelnie i zrozumiale. W praktyce problemy pojawiają się dokładnie na styku trzech rzeczy: starego projektu, instrukcji producenta urządzenia, które faktycznie przyjechało na budowę, i realnego miejsca montażu — słupka, puszki, kasety przy furtce.
Ten artykuł pokazuje, jak na taki schemat patrzy elektryk. Nie jest to instrukcja „podłącz przewód X do zacisku Y” dla konkretnego producenta — to spojrzenie na to, jak czytać schemat domofonu/wideodomofonu i na co zwrócić uwagę, zanim weźmiesz się za podłączanie.
Co pokazuje schemat domofonu?
Typowy schemat domofonu albo wideodomofonu pokazuje kilka elementów i połączenia między nimi: panel zewnętrzny przy wejściu, monitor lub słuchawkę wewnętrzną, moduł zasilający (czasem nazywany sterującym albo zasilaczem systemu) oraz elektrozaczep przy furtce lub drzwiach. Czasem dochodzą dodatkowe elementy — kontroler dostępu, kamera, druga furtka, brama wjazdowa.
Schemat pokazuje logikę układu: skąd idzie zasilanie, które zaciski odpowiadają za komunikację między panelem a monitorem, które za sterowanie zaczepem. To jest mapa połączeń — ale mapa uproszczona. Nie pokazuje realnych tras przewodów, długości, miejsc na złącza ani tego, jak fizycznie wygląda instalacja przy furtce.
Projekt to punkt wyjścia, nie ślepa instrukcja montażu
Projekt instalacji domofonowej najczęściej powstaje wcześniej niż realny montaż — czasem na długo wcześniej. W tym czasie zdąży się zmienić producent, model urządzenia, sposób podłączenia, a czasem cała technologia. Elektryk, który podłącza wszystko ślepo według starego schematu z projektu, naraża się na to, że urządzenie, które przyjechało na budowę, w ogóle nie ma takich zacisków, jakie są narysowane na papierze.
To nie znaczy, że projekt jest bezwartościowy. Projekt pokazuje zamierzony układ — co ma się komunikować z czym, skąd ma być zasilanie, gdzie ma być zaczep. Ale to punkt wyjścia do sprawdzenia, nie gotowa instrukcja, którą można wykonać bez myślenia.
Najgorszy moment przy takiej robocie jest wtedy, gdy te trzy rzeczy zaczynają się ze sobą kłócić: projekt pokazuje jedno, instrukcja producenta drugie, a w słupku przy furtce czeka jeszcze trzecia rzeczywistość — za mało miejsca, inne zaciski i przewody, których nikt wcześniej dokładnie nie opisał. Wtedy nie ma już znaczenia, kto ma „rację” na papierze. Trzeba usiąść, zestawić wszystkie trzy źródła i podjąć decyzję, która zadziała na miejscu — nie tylko w teorii.
Schemat domofonu to mapa połączeń, ale zawsze trzeba go porównać z instrukcją konkretnego producenta urządzenia, które faktycznie znajduje się na budowie.
Panel, monitor, moduł zasilający i elektrozaczep — kto za co odpowiada?
Zanim spojrzysz na zaciski, warto mieć jasność, co która część układu robi. To pomaga czytać schemat — bo wiadomo, czego na nim szukać.
Panel zewnętrzny to element przy wejściu — przycisk wywołania, głośnik, mikrofon, w wideodomofonach kamera. To z niego wychodzi sygnał wywołania do mieszkania.
Monitor lub słuchawka wewnętrzna odbiera wywołanie, pozwala porozmawiać i — to najważniejsze z punktu widzenia tego artykułu — wysyła sygnał otwarcia zaczepu.
Moduł zasilający (czasem nazywany sterującym, zasilaczem systemu albo centralą) dostarcza napięcie do całego układu, a w wielu systemach pełni też funkcję pośrednika — to przez niego często przechodzi sterowanie elektrozaczepem.
Elektrozaczep to mechaniczny element przy furtce albo drzwiach, który fizycznie zwalnia zapadkę po podaniu sygnału z układu.
W systemach analogowych te funkcje bywają bardziej rozdzielone — osobne tory, osobne zaciski, osobne przewody do każdej funkcji. W systemach cyfrowych i IP część funkcji bywa zintegrowana w jednym module, a komunikacja idzie po wspólnej magistrali albo sieci. To jedna z rzeczy, które trzeba rozpoznać na schemacie, zanim zaczniesz się zastanawiać, który zacisk do czego służy.
Zaciski i oznaczenia producentów — dlaczego nie wolno zgadywać?

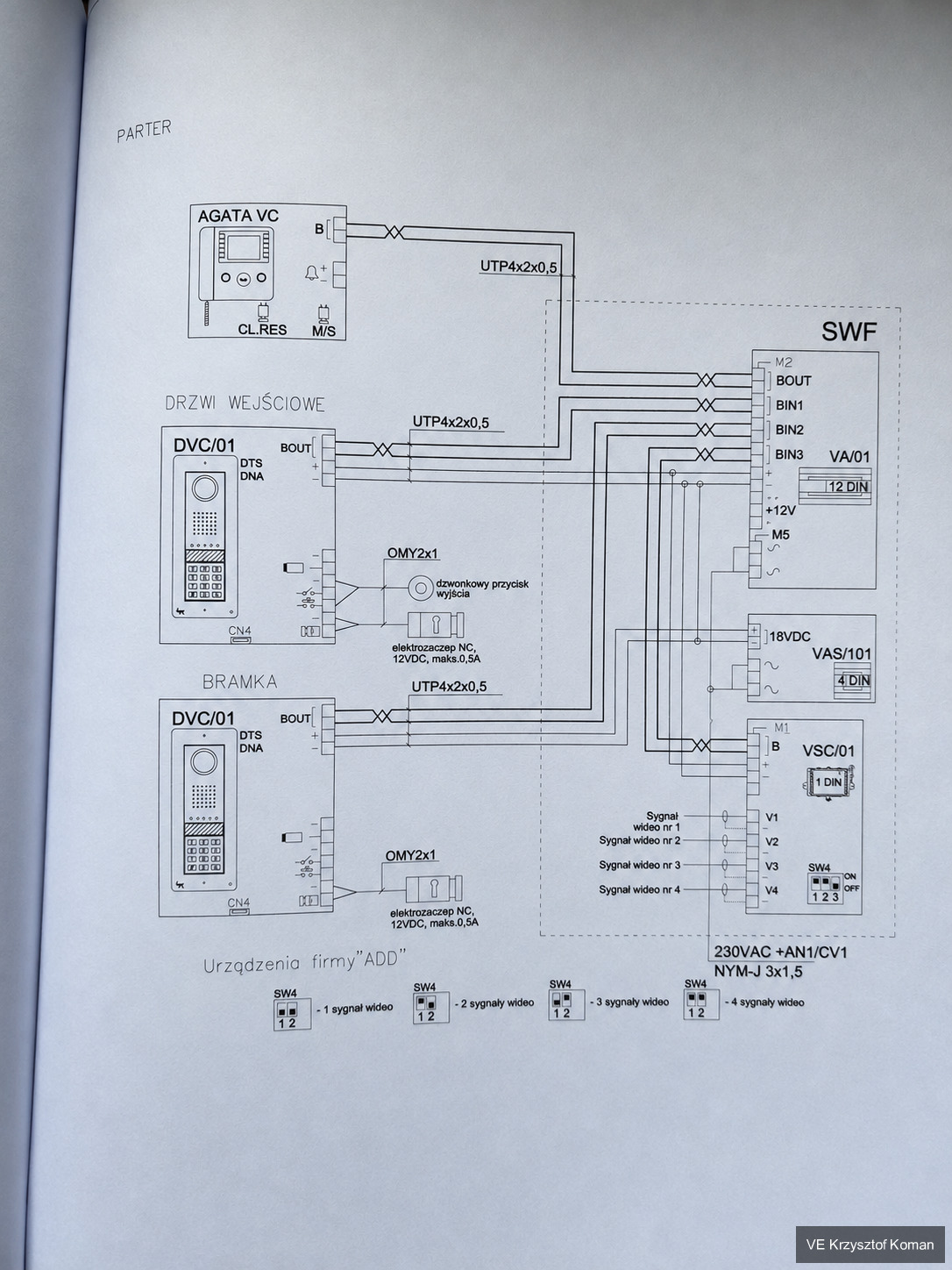

To miejsce, w którym najczęściej zaczynają się problemy. Na schemacie mogą pojawić się oznaczenia typu B, BOUT, BIN, +, -, M/S, CL.RES, V1–V4 i wiele innych — w zależności od producenta i modelu. Problem w tym, że inny producent może podobną funkcję oznaczyć zupełnie inaczej, a podobne oznaczenie u dwóch różnych producentów może oznaczać coś innego.
Często zresztą nie chodzi nawet o samą zasadę działania — tę elektryk zwykle rozumie bez problemu. Chodzi o miejsce podłączenia. Projekt bywa nieprecyzyjny w opisie styków i zacisków: na papierze wygląda prosto, ale przy urządzeniu trzeba zestawić projekt z instrukcją producenta i fizycznym opisem na obudowie modułu — i dopiero wtedy widać, czy to faktycznie ten sam zacisk, o którym mówi schemat.
Nie podłączaj domofonu „po podobnych zaciskach”. Te same funkcje mogą być różnie oznaczone u różnych producentów — a zamiana miejscami potrafi nie tylko nie zadziałać, ale też uszkodzić moduł.
Elektrozaczep: mały element, dużo błędów
Elektrozaczep to fizycznie najmniejszy element całego układu — i jednocześnie ten, przy którym najłatwiej o pomyłkę. Zanim go podłączysz, warto ustalić kilka rzeczy.
Tryb pracy — zwykle zamknięty czy zwykle otwarty. Zaczep może być zaprojektowany tak, że trzyma furtkę zamkniętą bez zasilania i otwiera się po podaniu sygnału, albo odwrotnie. To nie jest szczegół, który można pominąć — od tego zależy, co się stanie, gdy zabraknie zasilania albo gdy coś w układzie zawiedzie.
Skąd zaczep ma zasilanie. Sygnał i zasilanie do zaczepu mogą iść z modułu zasilającego, z panelu zewnętrznego, z osobnego zasilacza albo przez przekaźnik pośredniczący. To, co jest narysowane na schemacie, trzeba zestawić z tym, co faktycznie stoi w słupku albo w skrzynce przy furtce.
Jaki przewód jest przewidziany. Projekt zwykle wskazuje typ i przekrój przewodu do zaczepu. Warto sprawdzić, czy to, co leży na budowie, faktycznie odpowiada temu założeniu — zwłaszcza przy dłuższych trasach do furtki czy bramy wjazdowej. O tym, dlaczego dobór przewodu to nie kwestia przypadku, piszę w artykule o doborze przekroju przewodów.
Pomylenie trybu pracy elektrozaczepu (zwykle zamknięty / zwykle otwarty) może oznaczać, że furtka po zaniku zasilania zostanie zablokowana zamiast się odblokować — albo odwrotnie, zostanie otwarta na stałe. To kwestia bezpieczeństwa i funkcjonalności, nie estetyki podłączenia.
Analog, cyfrowy czy IP — dlaczego to zmienia sposób czytania schematu?
To, jaką technologię ma dany system, zmienia nie tylko liczbę przewodów, ale samo podejście do czytania schematu.
Systemy analogowe mają zwykle więcej klasycznych torów — osobny przewód do komunikacji, osobny do zasilania, osobny do sterowania zaczepem. Dużo zależy tu od poprawnego podpięcia poszczególnych zacisków. Schemat analogowy bywa bardziej rozbudowany wizualnie, ale logicznie prostszy — to, co widać na rysunku, w dużej mierze odpowiada temu, co fizycznie biegnie w przewodzie.
Systemy cyfrowe ograniczają liczbę przewodów — komunikacja idzie często wspólną magistralą albo skrętką. To wygodniejsze montażowo, ale dochodzi nowy poziom: adresowanie urządzeń, konfiguracja, zgodność modeli. Schemat cyfrowego systemu pokazuje połączenia fizyczne, ale nie pokaże, czy urządzenia są ze sobą poprawnie skonfigurowane — to już osobny etap pracy.
Systemy IP idą o krok dalej — domofon staje się częścią sieci LAN. Pojawia się skrętka, switch, zasilanie PoE, router, aplikacje, adresacja IP. Problem z domofonem IP bywa w praktyce problemem z siecią, a nie problemem z przewodem. Schemat takiego systemu trzeba czytać inaczej — obok klasycznych połączeń trzeba mieć w głowie topologię sieciową, a nie tylko trasę kabla.
Na co patrzę jako elektryk, zanim zacznę podłączać domofon?
Zanim wezmę się za podłączanie, przechodzę w głowie przez krótką listę. Nie jest to formalna procedura — to po prostu kolejność, w jakiej sprawdzam rzeczy, żeby nie pracować na domysłach:
- jaka to technologia — analog, cyfrowy czy IP,
- gdzie jest zasilanie systemu i jakie napięcie faktycznie tam występuje,
- które zaciski odpowiadają za komunikację między panelem a monitorem,
- które zaciski odpowiadają za sterowanie elektrozaczepem,
- czy zaczep pracuje w trybie zwykle zamknięty czy zwykle otwarty,
- czy zasilanie zaczepu idzie z modułu, z panelu, z osobnego zasilacza czy przez przekaźnik,
- jaki przewód jest przewidziany w projekcie do poszczególnych odcinków,
- czy rzeczywisty producent i model urządzeń zgadza się z tym, co jest na schemacie,
- czy w miejscu montażu jest fizycznie miejsce na połączenia,
- czy instalację da się później serwisować bez rozkuwania ścian albo demontażu obudowy.
Dopiero gdy te punkty się zgadzają, zaczynam podłączanie. Jeśli któryś nie pasuje — to znak, żeby zatrzymać się i wyjaśnić rozbieżność, zanim przewody znajdą się pod napięciem.
Problemy montażowe, których nie widać na papierze
Na schemacie przewód jest kreską między dwoma punktami. Na budowie ten przewód trzeba fizycznie doprowadzić — wpasować w puszkę, słupek, kasetę, obudowę panelu albo skrzynkę przy furtce. To jest moment, w którym teoria spotyka się z rzeczywistością, i często okazuje się, że trzeba się nieźle nakombinować, żeby przewody dało się sensownie ułożyć, opisać i zostawić do nich dostęp.
Nie wystarczy, że układ elektrycznie „działa”. Trzeba jeszcze:
- zmieścić wszystkie przewody w dostępnej przestrzeni,
- zachować porządek — żeby za rok ktoś (także Ty sam) mógł się w tym połapać,
- nie zostawić połączeń naprężonych albo na styk,
- nie zrobić plątaniny, która utrudnia jakąkolwiek późniejszą pracę przy układzie,
- zostawić miejsce i dostęp do serwisu — bo prędzej czy później ktoś będzie tu wracał.
Z mojej praktyki: największy problem często zaczyna się nie na schemacie, tylko w słupku, puszce albo kasecie, gdzie trzeba zmieścić przewody i zostawić instalację do późniejszego serwisu. Na papierze schemat domofonu wygląda czytelnie. Prawdziwy test zaczyna się dopiero przy furtce — wtedy widać, czy przewody są dobrze dobrane, czy opisane, czy jest gdzie je połączyć i czy urządzenie, które przyjechało na budowę, w ogóle ma takie same zaciski jak w projekcie.
Najczęstsze błędy przy domofonach i wideodomofonach
Kilka sytuacji, które powtarzają się najczęściej:
Podłączanie według starego schematu bez sprawdzenia urządzenia. Projekt sprzed kilku lat i urządzenie, które właśnie wyjęto z pudełka, to często dwie różne rzeczywistości.
Zgadywanie po podobieństwie oznaczeń. Założenie, że skoro zacisk nazywa się podobnie, to robi to samo — prosta droga do złego podłączenia albo uszkodzenia modułu.
Pomylenie trybu pracy zaczepu. Zwykle zamknięty zamiast zwykle otwarty (albo odwrotnie) — efekt widać dopiero przy pierwszym zaniku zasilania albo przy pierwszej próbie otwarcia.
Niedopasowany przewód na trasie do furtki. Zbyt cienki, źle dobrany do długości trasy albo do warunków (np. przewód układany w ziemi czy w miejscu narażonym na wilgoć) — temat do ustalenia na etapie projektu, a nie improwizacji na budowie.
Brak miejsca na połączenia. Upchnięte na siłę przewody w zbyt małej puszce czy słupku to gwarancja problemów przy pierwszym serwisie.
Brak dostępu serwisowego. Zatynkowane, zalane pianką albo schowane tak, że nikt się tam już nie dostanie bez rozkuwania.
Podsumowanie
Schemat domofonu czy wideodomofonu wygląda prosto — kilka prostokątów, kilka linii, jasna logika. Ale dobre podłączenie wymaga zestawienia trzech rzeczy: tego, co pokazuje projekt, tego, co mówi instrukcja konkretnego producenta, i tego, jak rzeczywiście wygląda miejsce montażu.
Zasada działania domofonu rzadko bywa problemem dla elektryka. Problemem bywa zgodność oznaczeń, miejsce podłączenia, dobór przewodu i to, czy w słupku, puszce albo kasecie w ogóle da się sensownie wszystko poukładać — i zostawić do późniejszego serwisu. Kto pamięta o tych trzech poziomach, ten unika większości typowych błędów przy domofonach i elektrozaczepach.
