Jak wygląda modernizacja starej instalacji elektrycznej?

Stara instalacja elektryczna to potencjalne źródło zagrożeń i poważnych ograniczeń dla użytkowników – modernizacja pozwala uzyskać bezpieczeństwo, niezawodność i zgodność z aktualnymi przepisami. Prace wymagają wiedzy, doświadczenia oraz ścisłego przestrzegania zasad technicznych i formalnych.

Wprowadzenie do tematu

Mieszkania i domy w Polsce często mają instalacje elektryczne wykonane nawet 30–50 lat temu. W takich przypadkach mówimy zwykle o przewodach aluminiowych, braku skutecznego uziemienia, archaicznych rozdzielniach i zabezpieczeniach niewystarczających dla dzisiejszych odbiorników. Modernizacja oznacza więc nie tylko wymianę starych elementów, ale przede wszystkim dostosowanie do aktualnych norm, potrzeb użytkowników (kuchnia indukcyjna, pompy ciepła, ładowarki samochodowe, centrale alarmowe) oraz wymagań bezpieczeństwa. W praktyce każda modernizacja powinna rozpocząć się od rzetelnej oceny stanu istniejącej instalacji i przemyślanego projektu prac.

Najważniejsze zasady i wymagania techniczne

Całkowite usunięcie przewodów aluminiowych. Według obecnych norm (PN-HD 60364 i zalecenia SEP) w nowych obwodach dopuszcza się wyłącznie przewody miedziane (w instalacjach domowych najczęściej 2,5 mm² dla gniazd, 1,5 mm² dla oświetlenia).
Zabezpieczenia zgodne z obecnym poziomem ochrony. Każda współczesna rozdzielnia powinna być wyposażona w wyłącznik różnicowoprądowy (RCD) o czułości 30 mA dla obwodów gniazd. Dodatkowo, odpowiednio dobrane wyłączniki nadprądowe z charakterystyką i prądem dobranych do obciążenia i przekroju przewodów.
Obowiązkowe uziemienie instalacji. W każdym pomieszczeniu musi istnieć skuteczny system ochrony przeciwporażeniowej – osobne przewody ochronne PE oraz właściwy rozdział przewodu PEN na szyny PE i N w rozdzielni.
Wydzielenie obwodów instalacyjnych. Zgodnie z normą minimum to osobny obwód na kuchnię, łazienkę, każde piętro/dom oraz dedykowane obwody do urządzeń o większym poborze mocy.
Prawidłowy dobór materiałów. Obejmuje to nie tylko przewody, ale również puszki, złączki, aparaturę modułową, gniazda oraz oprawy o odpowiedniej klasie ochronności.
Pomiary końcowe i dokumentacja powykonawcza. Każda modernizacja musi zakończyć się pomiarami rezystancji izolacji, impedancji pętli zwarcia oraz skuteczności ochrony przed porażeniem.
Zgodność z obowiązującymi przepisami prawa. W przypadku modernizacji obowiązują: Prawo budowlane, Rozporządzenie MI z dnia 12 kwietnia 2002 r. oraz normy serii PN-HD 60364.

Jak wygląda to w praktyce

Diagnoza stanu istniejącej instalacji

Przede wszystkim – nie działaj „w ciemno”. Należy inwentaryzować całą instalację: sprawdzić rodzaj przewodów (aluminium, miedź), przekroje, sposób prowadzenia (rurki stalowe, peszle, puszki podtynkowe), zabezpieczenia w rozdzielni, obecność/rodzaj uziemienia i ciągłość połączeń ochronnych. Przegląd techniczny powinien wykazać, czy istnieją groźne wypalenia, zawilgocenia puszek, ciasno upakowane żyły czy nietypowe połączenia (np. skręcane, lutowane – niezalecane dziś).

Typowe symptomy wymagające pilnej modernizacji to m.in.: przepalające się bezpieczniki przy większym obciążeniu (np. czajnik, zmywarka), luźne lub przegrzewające się gniazda, przebicia na oprawach, a także rażący brak ochrony różnicowoprądowej czy przewodu ochronnego w gniazdach.

Planowanie zakresu modernizacji

Na podstawie inwentaryzacji ustalamy konieczny do wymiany zakres (w starym budownictwie najczęściej całość: przewody – również te podtynkowe – rozdzielnia, puszki, zabezpieczenia, gniazda). Ważna jest liczba i rozmieszczenie obwodów – często stare instalacje mają „wszystko na jednym”, co obecnie jest niedopuszczalne.

Demontaż i przygotowanie do prac „na żywo”

Przed rozpoczęciem demontażu zawsze upewniamy się o braku napięcia. Zasada trzech kroków: wyłączenie zasilania, zabezpieczenie przed przypadkowym załączeniem, sprawdzenie braku napięcia (najlepiej miernikiem dwubiegunowym, nie „próbówką”). W praktyce, w domach zamieszkałych, prace wykonuje się sekcjami, np. wymiana przewodów w jednym pomieszczeniu przy zasilaniu tymczasowym innych. Nigdy nie zostawiaj otwartych przewodów z potencjałem – zabezpieczaj końce złączami WAGO lub izolacją.

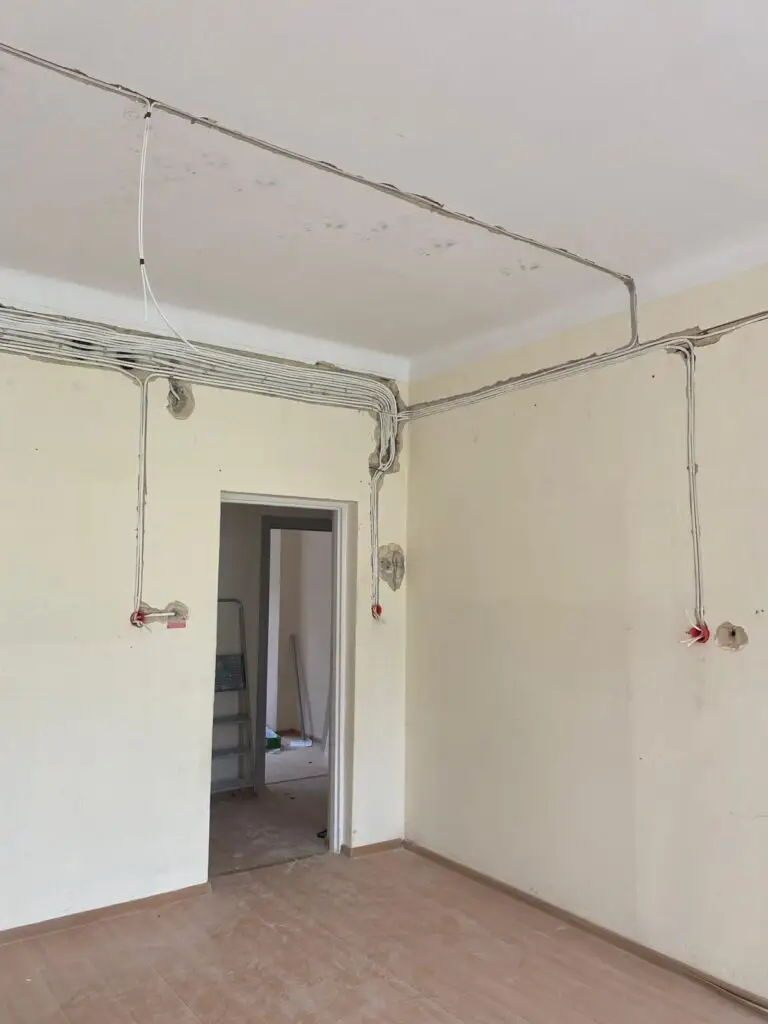

Wykonanie nowej instalacji

Ułożenie nowych obwodów zgodnie z projektem: przewody w tynku, w rurkach lub peszlach, starannie mocowane, z zachowaniem wymaganych przekrojów (2,5 mm² dla gniazd; 1,5 mm² dla oświetlenia; większy przekrój dla siły i kuchni).
Wszystkie połączenia w puszkach na złączki zaciskane (WAGO, szybkozłączki), unikanie skrętek i lutowania.
Nowa rozdzielnia z odpowiednią ilością wyłączników nadprądowych (dla każdego obwodu osobne zabezpieczenie) oraz minimum jeden wyłącznik różnicowoprądowy na grupę obwodów.
Wydzielenie przewodów ochronnych – osobny przewód PE prowadzony od rozdzielni do każdego gniazda, oprawy, urządzenia klasy I.
Wymiana wszystkich elementów końcowych: gniazd, opraw, łączników, z odpowiednim stopniem ochrony (szczególnie w łazienkach).

Pomiary powykonawcze i protokołowanie

Po zakończeniu prac obowiązkowo wykonuje się pomiary rezystancji izolacji (ważne zwłaszcza przy nowych przewodach!), skuteczności ochrony przeciwporażeniowej (impedancja pętli zwarcia), rezystancji uziemienia oraz ciągłości połączeń PE. Wszystkie wyniki wpisuje się do protokołu, podpisuje przez osobę z odpowiednimi uprawnieniami SEP „E” i „D”.

Najczęstsze błędy

Pozostawienie fragmentów starej (aluminiowej) instalacji – np. stare podejście do lampy zostaje „za puszką”, reszta jest miedziana. Takie rozwiązania grożą powstawaniem wysokich oporów na styku aluminium–miedź, przegrzewaniem, a nawet pożarem. Każdy odcinek aluminiowy należy albo całkowicie wymienić, albo (jeśli fizycznie niemożliwe) stosować odpowiednie złączki przejściowe certyfikowane do łączenia miedzi z aluminium.
Brak pełnej dokumentacji powykonawczej. Częsty problem: klient po latach nie wie, gdzie idą przewody, jaki jest przekrój, jaki obwód czym steruje. Pełna dokumentacja (schematy, opis obwodów, wyniki pomiarów) to nie tylko wymóg przepisów, ale także ochrona instalatora i właściciela na przyszłość.
Zbyt mała liczba obwodów i zbyt cienkie przewody. Rozdzielenie kuchni, łazienki, pokoi i wydzielenie obwodu na pralkę/zmywarkę to dziś minimum. Przewody 1,0 mm² dla gniazd to przeszłość – od lat standardem jest minimum 2,5 mm² dla gniazd, 1,5 mm² dla oświetlenia.
Pominięcie ochrony różnicowoprądowej. Często nawet nowa rozdzielnia nie ma RCD, bo „ktoś zapomniał” lub błędnie uznał za zbędne.
Nieprawidłowy rozdział przewodu PEN na PE i N. Błędy w miejscu rozdziału skutkują brakiem ochrony w części obwodów.
Pozostawienie dławików bakelitowych, starych puszek aluminium, gniazd z bolcami bez PE.
Brak przemyślenia kolejnych użytkowników. Instalacja powinna przewidzieć ewentualne rozbudowy lub zmiany obciążenia – np. miejsce na przyszły piekarnik lub ładowarkę samochodową.

Bezpieczeństwo instalacji

Zawsze sprawdzaj brak napięcia przed rozpoczęciem prac – wyłączanie w rozdzielni, kontrola próbówką napięciową (najlepiej dwubiegunową), zablokowanie przed przypadkowym załączeniem (oznaczenie miejsca pracy, odłączenie wkładki topikowej lub rozłączenie rozłącznika głównego).
Identyfikacja zagrożeń – stare puszki mogą się rozpadać, przewody bywają kruche, zainstalowane mogą być historyczne złączki lub listwy z niepewnym stykiem.
Praca w lokalu zamieszkałym – zabezpieczaj strefy prac, nie pozostawiaj końcówek przewodów bez izolacji, stosuj tymczasowe zasilanie tylko na potrzeby prac, opisz szczególnie miejsca „niegotowe” (np. czasowo wyłączone gniazda, oprawy bez osłon).
Obowiązkowe stosowanie rękawic i narzędzi o izolowanych uchwytach, szczególnie podczas sprawdzania obecności napięcia czy wymiany rozdzielni.
Pomiary końcowe – zapewniają rzeczywiste bezpieczeństwo użytkowania po modernizacji, regularnie wykrywają błędy montażowe, niedociągnięcia zacisków czy uszkodzenia izolacji.

Wymagania norm i przepisów

Prawo budowlane: Ustala zakres obowiązków właściciela/inwestora. Modernizacja mniejsza (np. wymiana osprzętu, kilku gniazd) zwykle nie wymaga zgłoszenia do nadzoru, ale wymiana przewodów, zmiana układu instalacji lub rozdzielni traktowana jest jako remont – tu wymagane jest zgłoszenie robót elektrycznych, a czasem projekt i pozwolenie (zwłaszcza w budynkach wielorodzinnych i lokalach użyteczności publicznej).
Rozporządzenie MI z 12.04.2002 r.: Określa szczegółowe wymagania dla instalacji w budynkach – w tym przekroje przewodów, wymagania dotyczące ochrony przeciwporażeniowej, rozdział PEN na PE i N, liczbę obwodów, wymóg zastosowania RCD w gniazdach do użytku ogólnego oraz łazienkach, ochronę odgromową dla budynków wolnostojących.
Norma PN-HD 60364 (i jej arkusze): Określa techniczne standardy wykonania, pomiarów, opisywania przewodów, oznaczeń rozdzielni, sposobu ułożenia instalacji.
Wytyczne SEP: Praktyczne rekomendacje dot. modernizacji starych instalacji w budownictwie mieszkaniowym; przewidują wyłącznie przewody miedziane, pełne uziemienie i dokumentację powykonawczą.
Obowiązkowe pomiary i dokumentacja powykonawcza: Wyniki pomiarów, schemat obwodów, opis rozdzielni i użytych zabezpieczeń – to warunek bezpiecznego użytkowania i ewentualnej legalizacji prac przez nadzór/zarządcę budynku.
Przepisy dotyczące odbiorów: Pomiary musi wykonać osoba z aktualnymi uprawnieniami SEP (grupa 1 „E”, a najlepiej także „D”), protokół przechowuje się wraz z inną dokumentacją techniczną lokalu.

Podsumowanie

Modernizacja starej instalacji to nie kosmetyka, lecz realne zapewnienie bezpieczeństwa, wygody i możliwości korzystania z nowoczesnych urządzeń. W praktyce zawsze oznacza wymianę przewodów na miedziane, rozdzielenie obwodów, zastosowanie wyłączników RCD, pełną dokumentację i protokół pomiarowy. Przestrzeganie przepisów i norm to podstawa zarówno dla inwestora, jak i wykonawcy. Pamiętając o typowych błędach i wyzwaniach, można przeprowadzić modernizację sprawnie, bezpiecznie i na długie lata.

FAQ

Czy każda modernizacja instalacji wymaga pozwolenia lub zgłoszenia?

Nie każda. Wymiana osprzętu, pojedynczych gniazd czy włączników nie wymaga zgłoszeń. Remont polegający na wymianie przewodów, rozdzielni lub układu zasilania w całym lokalu – już tak. W dużych budynkach lub przy istotnych zmianach układu instalacji często potrzeba zgłoszenia do nadzoru budowlanego lub nawet pozwolenia na budowę – zależy od zakresu i lokalizacji prac.

Jakie są najważniejsze różnice między starą a nową instalacją według obecnych norm?

Stare instalacje (lata 60–80) to często przewody aluminiowe, wspólny przewód PEN, brak ochrony różnicowoprądowej i uziemienia w gniazdach. Współczesne wymagają przewodów miedzianych, osobnych obwodów dla kuchni/łazienki, obowiązkowego RCD w obwodach gniazd, wydzielonego PE oraz pełnej dokumentacji i oznaczenia obwodów.

Co zrobić ze starymi przewodami aluminiowymi?

Należy je całkowicie usunąć i zastąpić przewodami miedzianymi. Jeśli nie da się tego zrobić localnie (np. podejście do lampy w suficie betonowym), należy użyć złączek certyfikowanych do łączenia aluminium z miedzią. niedopuszczalne jest skręcanie lub lutowanie przewodów aluminiowych z miedzianymi.

Jak zapewnić bezpieczeństwo przy pracach w budynku zamieszkałym?

Strefowa organizacja pracy (pomieszczenie po pomieszczeniu), zabezpieczenie końcówek przewodów, jasne oznaczenia stref wyłączonych z użytkowania i stosowanie tymczasowego zasilania tylko na czas robót. Bezwzględnie odłączamy napięcie w zakresie prac. Warto uprzedzić domowników o terminie i zakresie prac oraz przewidywanym czasie odłączenia zasilania.

Jakie pomiary są obowiązkowe po modernizacji instalacji?

Wymagane są: pomiar rezystancji izolacji przewodów, impedancji pętli zwarcia, ciągłości przewodów ochronnych PE oraz pomiar rezystancji uziemienia. Wyniki wpisuje się do protokołu pomiarowego, a odbiór potwierdza instalator z uprawnieniami SEP.

Jak dokumentować przebieg i efekty prac?

Lokator lub właściciel powinien otrzymać kompletną dokumentację powykonawczą: schemat obwodów, opis rozdzielni z wyszczególnieniem każdej automatyki, numery i wartości zabezpieczeń, opis miejsc prowadzenia przewodów (o ile możliwe), protokoły pomiarowe oraz informację o uprawnieniach wykonawcy.
