Termowizja w pracy elektryka — co pokazuje kamera

Kamera termowizyjna pozwala zobaczyć to, czego nie widać gołym okiem — różnice temperatur w instalacji elektrycznej, które mogą wskazywać na problem zanim stanie się on awarią. Przegrzany zacisk, połączenie o pogorszonym styku, nierównomiernie pracujący moduł fotowoltaiczny — każdy z tych problemów zostawia „ślad cieplny”, który kamera rejestruje szybciej niż można by go wychwycić innymi metodami. Nie oznacza to jednak, że kamera zastępuje doświadczenie elektryka. To narzędzie, które przyspiesza diagnostykę — ale wynik wymaga interpretacji, uwzględnienia obciążenia instalacji i warunków badania.

Co rejestruje kamera termowizyjna

Kamera termowizyjna rejestruje promieniowanie podczerwone emitowane przez powierzchnie i przetwarza je na obraz — mapę temperatur. Cieplejsze obszary są na ekranie zabarwione inaczej niż chłodniejsze, według wybranej palety barw. Samo kolorowanie zależy od ustawionej skali i wybranej palety — to ważna uwaga, do której wrócimy przy interpretacji obrazu.

W pracy elektryka kamera pokazuje:

temperaturę powierzchni elementów instalacji,
różnice temperatur między podobnymi elementami w tym samym układzie,
miejsce, gdzie ciepło się kumuluje lub skąd się rozchodzi,
elementy, które zachowują się inaczej niż pozostałe.

Charakter i miejsce różnicy temperatur często podpowiada prawdopodobną przyczynę problemu. Jeśli najwyższa temperatura skupia się przy zacisku, a przewód za nim jest wyraźnie chłodniejszy — może to sugerować problem z połączeniem. Jeśli przewód nagrzewa się równomiernie na całej długości — przyczyna może być związana z jego obciążeniem lub przekrojem. Jeśli jeden wyłącznik w rozdzielnicy wyraźnie odstaje temperaturowo od pozostałych, identycznie obciążonych — warto sprawdzić, dlaczego właśnie ten. Różnica temperatur między podobnymi elementami mówi więcej niż sama bezwzględna wartość na wyświetlaczu.

To nie jest nieomylna reguła. Kamera nie diagnozuje instalacji samodzielnie. Ale w połączeniu z wiedzą elektryka o instalacji i jej warunkach pracy daje konkretny kierunek, gdzie skupić dalsze sprawdzenia — i to jest jej główna praktyczna wartość.

Co to oznacza w praktyce

Kamera termowizyjna może wykryć miejsce problemu i wskazać jego prawdopodobny charakter. Ostateczna ocena wymaga jednak wiedzy o obciążeniu instalacji, warunkach pracy i — w razie potrzeby — odpowiednich pomiarów elektrycznych. Sam obraz nie zamknie diagnozy w każdej sytuacji.

Instalacja musi pracować pod obciążeniem

Termowizja opiera się na wykrywaniu ciepła generowanego przez przepływ prądu. Jeśli instalacja nie jest obciążona — wiele problemów cieplnych jest niewidocznych, bo po prostu nie ma prądu, który mógłby ujawnić problem w miejscu uszkodzenia.

W praktyce oznacza to:

Rozdzielnica — odbiorniki powinny rzeczywiście pobierać prąd podczas badania. Rozdzielnica z wyłączonymi urządzeniami da nieczytelny lub mylący wynik.
Instalacja fotowoltaiczna — instalacja powinna aktywnie produkować. Badanie przy zachmurzeniu lub nieodpowiednim nasłonecznieniu pokaże zbyt mało, żeby wyciągnąć sensowne wnioski.
Magazyn energii i falownik hybrydowy — badanie najlepiej wykonać podczas ładowania lub rozładowania, zależnie od tego, co chcemy sprawdzić.

Nie chodzi o sztuczne przeciążanie instalacji. Chodzi o to, żeby badanie wykonać wtedy, gdy instalacja pracuje w warunkach zbliżonych do normalnych — i żeby interpretować wynik w kontekście tego obciążenia.

Czego pilnować

Zanim przystąpisz do badania termowizyjnego — upewnij się, że instalacja jest pod realnym obciążeniem. Rozdzielnica z wyłączonymi odbiornikami, fotowoltaika przy zachmurzeniu, magazyn w trybie spoczynku — wynik może być nieczytelny i nie potwierdzić braku problemów, mimo że problemy istnieją.

Rozdzielnica, zaciski i połączenia

To najczęstsze zastosowanie kamery termowizyjnej w pracy elektryka. Przy rozdzielnicy kamera może szybko pokazać, czy któryś z elementów zachowuje się inaczej niż pozostałe — bez dotykania, bez ingerencji w instalację, z bezpiecznej odległości.

Elementy, które warto objąć badaniem:

wyłączniki nadprądowe i wyłączniki różnicowoprądowe (RCD, RCBO),
rozłączniki i wyłączniki główne,
zaciski kablowe i połączenia śrubowe,
szyny zbiorcze i miejsca łączeń na szynach,
przewody w okolicach wejść i wyjść obwodów,
bloki rozdzielcze i złącza kablowe.

Przegrzany zacisk może wskazywać między innymi na zbyt słabe dokręcenie, pogorszone połączenie wskutek utlenienia lub wibracji, uszkodzenie samego zacisku albo przeciążenie obwodu. Kamera nie rozstrzygnie od razu, które to jest — ale jeśli najcieplejszy punkt w całej rozdzielnicy to jeden konkretny zacisk, a sąsiednie elementy są wyraźnie chłodniejsze, to jest wyraźny sygnał, gdzie skupić dalszą uwagę.

Porównywanie podobnych elementów to podstawa dobrej interpretacji. Dwa identyczne wyłączniki, identycznie obciążone, powinny mieć zbliżone temperatury. Jeśli jeden wyraźnie odstaje — warto sprawdzić jego zacisk, stan aparatu i rzeczywiste obciążenie danego obwodu.

Fotowoltaika i magazyny energii

To obszar, w którym termowizja ma szczególną wartość — zarówno przy modułach PV, jak i przy urządzeniach magazynujących.

Moduły fotowoltaiczne

Moduł fotowoltaiczny składa się z wielu ogniw. Jeśli jedno ogniwo, fragment modułu lub cały panel działa nieprawidłowo — może nagrzewać się inaczej niż reszta. Kamera może to pokazać w sposób, który byłby trudny do wykrycia bez specjalistycznego sprzętu.

Co kamera może pomóc znaleźć przy PV:

pojedyncze przegrzane ogniwo lub ich grupę (tzw. hot-spot),
fragment modułu pracujący wyraźnie inaczej niż pozostała jego część,
nieprawidłowości związane z diodą bocznikującą,
panel odstający temperaturowo od pozostałych modułów w tym samym stringu,
panel, który może ograniczać wydajność całego ciągu.

Jeśli jeden moduł wyraźnie różni się od pozostałych przy tych samych warunkach nasłonecznienia — to sygnał do weryfikacji. Po potwierdzeniu problemu odpowiednimi sprawdzeniami i wymianie wadliwego panelu instalacja może odzyskać prawidłową pracę i lepsze wyniki produkcji.

Uwaga na interpretację

Nie każdy cieplejszy obszar na module oznacza trwałe uszkodzenie. Cień od komina, zabrudzenie powierzchni, odbicie od sąsiedniego obiektu, kąt obserwacji kamery — to wszystko może wpływać na obraz. Przy PV warto porównywać moduły pracujące w podobnych warunkach i oceniać różnice, nie bezwzględne wartości temperatury.

Badanie termowizyjne instalacji PV ma największy sens, gdy:

instalacja aktywnie produkuje energię,
nasłonecznienie jest stabilne i odpowiednie do wyciągania wniosków,
porównywane moduły są w podobnym położeniu i nie są zacienione,
uwzględnia się zabrudzenie, kąt obserwacji i ewentualne odbicia.

Falownik i magazyn energii

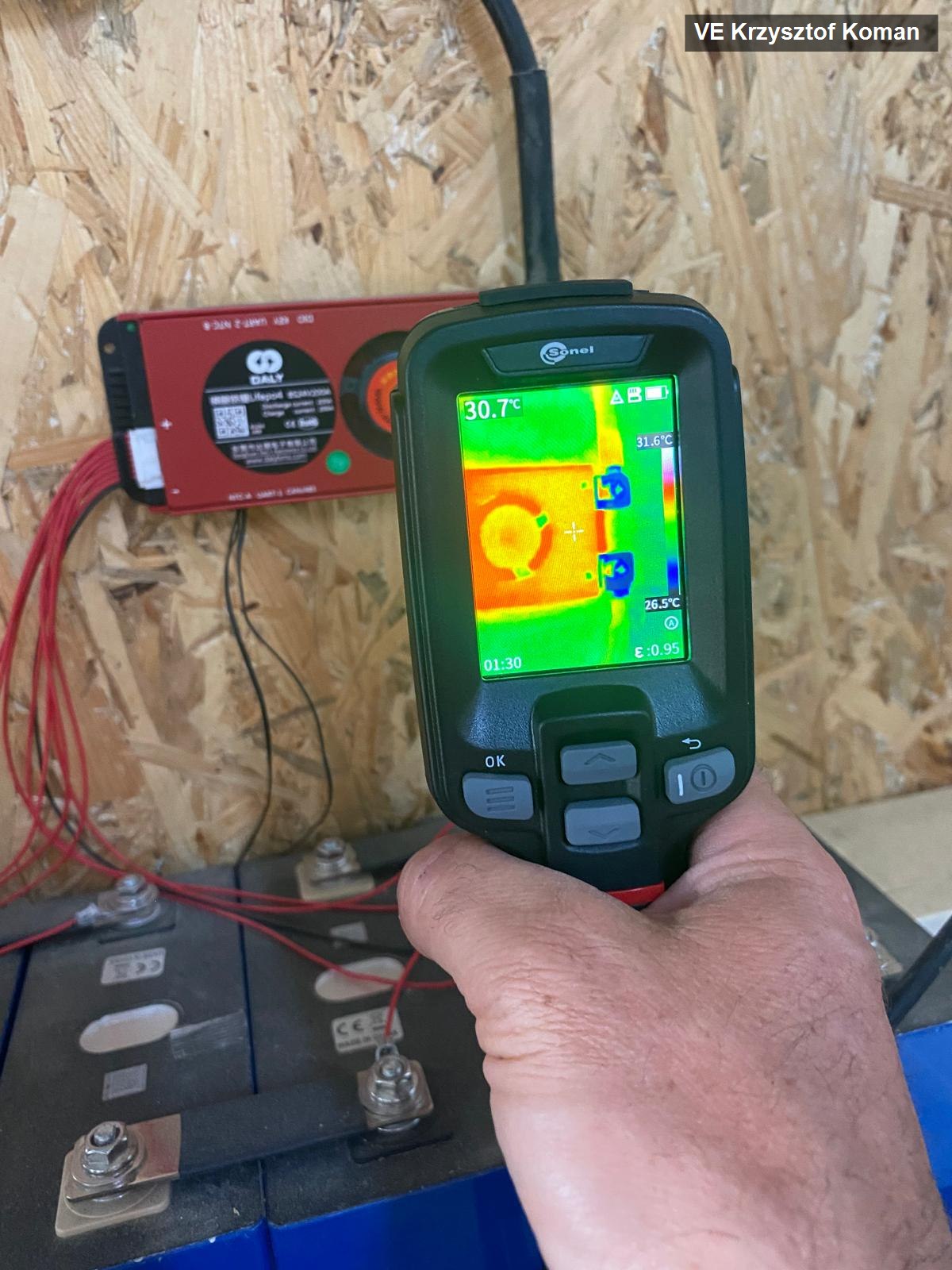

Kontrola temperatury połączeń magazynu energii kamerą termowizyjną — Kontrola rozkładu temperatur elementów i połączeń podczas pracy magazynu energii.

Przy falowniku hybrydowym i magazynie energii kamera może pomóc sprawdzić zaciski, przewody łączące poszczególne urządzenia, zabezpieczenia oraz stan samego falownika. Różnice temperatur między zaciskami po tej samej stronie układu, przy podobnym przepływie prądu, mogą wskazywać na nierównomierny przepływ albo problem z połączeniem.

Przy ocenie wyników ważna jest temperatura otoczenia, stan obciążenia w trakcie badania i porównanie między podobnymi elementami — nie sama bezwzględna wartość temperatury widoczna na ekranie.

Jak czytać obraz termowizyjny

Jedno z najczęstszych nieporozumień związanych z termowizją: automatyczne utożsamianie koloru czerwonego z awarią. To uproszczenie, które może prowadzić do błędnych wniosków.

Kamera dostosowuje paletę barw do zakresu temperatur widocznych w danym kadrze. Jeśli wszystkie elementy w scenie mają temperaturę między 30 a 35°C, a jeden ma 40°C — ten będzie wyglądał jak „najcieplejszy” i może być zabarwiony na czerwono. W innym ujęciu, gdy temperatury wahają się od 20 do 80°C, to samo 40°C wyglądałoby zupełnie inaczej. Ten sam kolor na różnych zdjęciach może oznaczać różne wartości temperatury.

Co warto analizować zamiast samego koloru:

rzeczywiste liczby temperatur — kamera wyświetla je przy kursorze lub w punkcie maksimum,
różnicę temperatur między badanym elementem a podobnymi elementami w tej samej instalacji,
miejsce skupienia najwyższej temperatury — czy to zacisk, cały przewód, czy sam aparat,
sposób rozchodzenia się ciepła — czy ciepło jest punktowe czy rozłożone na większy obszar.

Na obraz wpływają też dodatkowe czynniki: emisyjność powierzchni, kąt obserwacji, odległość od obiektu i temperatura otoczenia. Elektryk z doświadczeniem w termowizji bierze je pod uwagę przy interpretacji — to właśnie dlatego samo zdjęcie bez kontekstu i wiedzy o instalacji może być mylące.

Emisyjność

Błyszczące, polerowane metalowe powierzchnie mają niską emisyjność. Na obrazie termowizyjnym mogą wyglądać chłodniej niż są w rzeczywistości — albo odbijać temperaturę pobliskich obiektów zamiast pokazywać własną. To jeden z technicznych powodów, dla których dobra interpretacja wymaga doświadczenia, nie tylko spojrzenia na kolory.

Termowizja i inne narzędzia diagnostyczne

Kamera nie zastępuje wszystkich pomiarów elektrycznych. Wskazuje miejsce i sugeruje kierunek, ale w zależności od sytuacji może być potrzebne dodatkowe sprawdzenie — zanim podejmie się decyzję o naprawie lub wymianie elementu.

Zależnie od tego, co ujawnił obraz termowizyjny, elektryk może zdecydować się na:

sprawdzenie prądu obciążenia miernikiem cęgowym,
pomiar napięcia na poszczególnych zaciskach,
oględziny stanu połączenia po odłączeniu napięcia,
pomiar rezystancji izolacji,
inne sprawdzenia wynikające z charakteru wskazanego problemu.

Wartość termowizji polega między innymi na tym, że znacząco zawęża obszar dalszych poszukiwań. Zamiast sprawdzać kolejno każdy element w rozdzielnicy, elektryk skupia uwagę tam, gdzie obraz wskazał różnicę. To przyspiesza diagnozę i pozwala szybciej podjąć właściwą decyzję — co ostatecznie oszczędza czas zarówno elektryka, jak i klienta.

Termowizja i pomiary elektryczne wzajemnie się uzupełniają: termowizja wskazuje, gdzie patrzeć, a pomiary potwierdzają lub wykluczają konkretny problem. Żadne z tych narzędzi nie jest lepsze samo w sobie — wartość daje ich połączenie.

Kiedy warto rozważyć badanie termowizyjne

Termowizja nie jest tylko narzędziem do szukania bieżącej awarii. Może być przydatna profilaktycznie — zanim cokolwiek się zepsuje w sposób widoczny.

Sytuacje, w których badanie może mieć sens:

po uruchomieniu nowej rozdzielnicy lub po modernizacji instalacji,
przy odbiorze magazynu energii — sprawdzenie połączeń, aparatów i falownika,
podczas serwisu instalacji fotowoltaicznej — zwłaszcza gdy mija kilka lat od montażu,
przy szukaniu przyczyny powtarzających się awarii lub niespodziewanego wyłączania zabezpieczeń,
w ramach okresowej kontroli instalacji w większych obiektach,
gdy pojawia się niepokojący sygnał: zapach w pobliżu rozdzielnicy, ciepła obudowa aparatu, zmieniające się zachowanie zabezpieczeń.

Wspólny mianownik tych sytuacji: instalacja może wyglądać identycznie jak zawsze, a różnicę zobaczyć można dopiero na obrazie termowizyjnym. Wczesne wykrycie narastającego problemu — nim stanie się awarią — to największa wartość profilaktycznego badania.

Z mojej praktyki

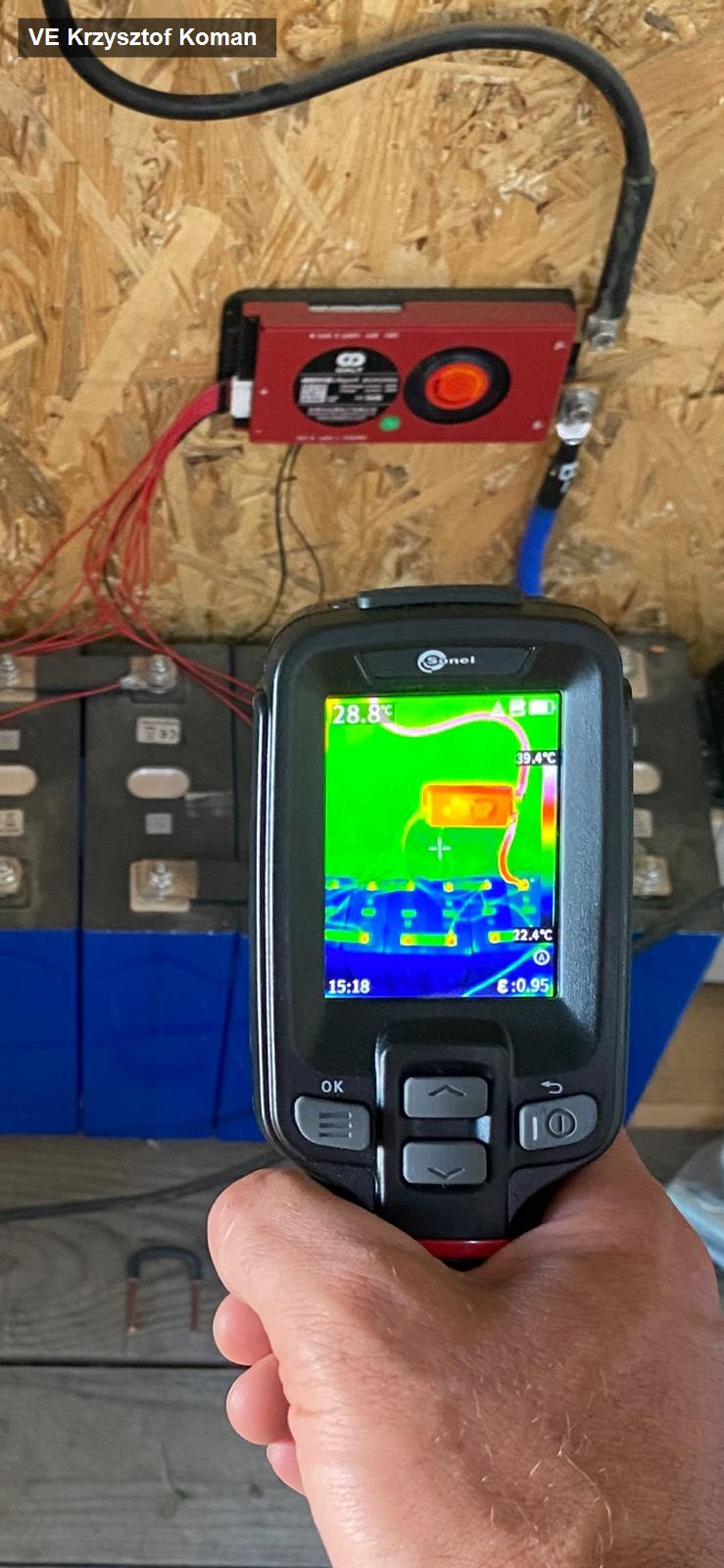

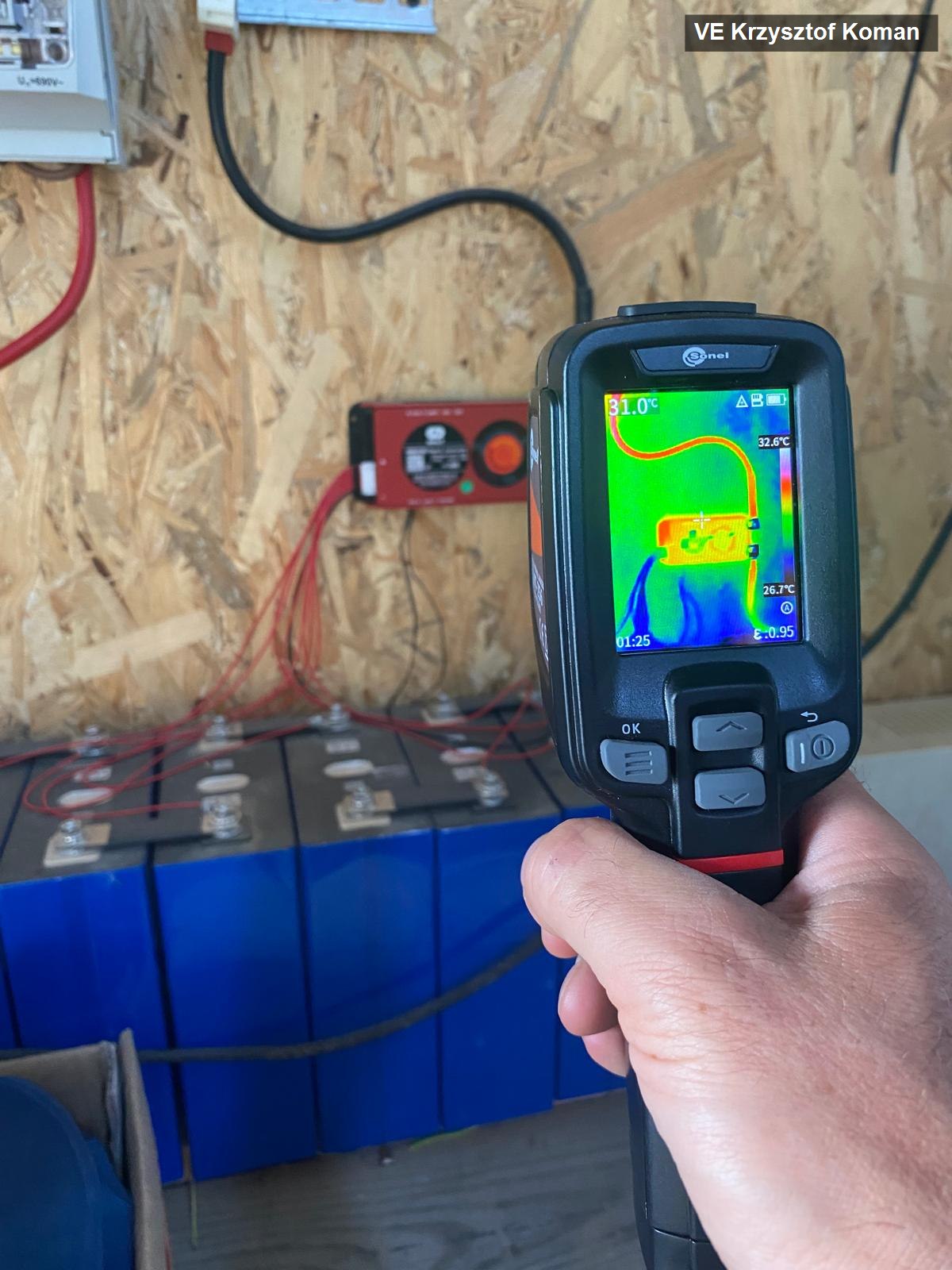

Kamera termowizyjna używana przez elektryka podczas kontroli magazynu energii — Na ekranie kamery widoczna jest różnica temperatur wymagająca interpretacji w odniesieniu do obciążenia i badanego elementu.

Z mojej praktyki — Krzysztof Koman, elektryk

Kamera pozwala szybko przejść od ogólnego przeglądu całej instalacji do konkretnego miejsca wymagającego uwagi. Widzę, gdzie jest różnica temperatur — i tam skupiam dalsze sprawdzenia. Zamiast sprawdzać każdy zacisk po kolei, od razu trafiamy w miejsce, gdzie coś pracuje inaczej niż reszta.

Przegrzany styk często już samym kształtem obrazu podpowiada, że problem może być w miejscu połączenia — ciepło skupia się punktowo, a przewód za zaciskiem jest wyraźnie chłodniejszy. Termowizja nie zawsze kończy diagnozę, ale bardzo mocno ją zawęża i pomaga zdecydować, co sprawdzić w następnej kolejności.

Przy fotowoltaice kamera pomogła mi wychwycić panel pracujący wyraźnie inaczej niż pozostałe moduły w tym samym stringu. Po weryfikacji i wymianie problematycznego modułu instalacja odzyskała prawidłową pracę.

Podsumowanie

Kamera termowizyjna pozwala szybko zobaczyć, co w instalacji pracuje inaczej niż reszta — i często podpowiada, gdzie szukać przyczyny. Nie zastępuje elektryka ani kompleksowych pomiarów elektrycznych, ale bardzo przyspiesza diagnostykę i zawęża obszar dalszej weryfikacji.

Największą wartość daje wtedy, gdy instalacja jest pod obciążeniem, a wynik interpretuje elektryk, który zna jej układ i warunki pracy. W połączeniu z innymi metodami sprawdzenia termowizja jest narzędziem, które pozwala elektrykowi działać sprawniej — i które dla inwestora może oznaczać szybsze znalezienie problemu, zanim stanie się poważną awarią.
